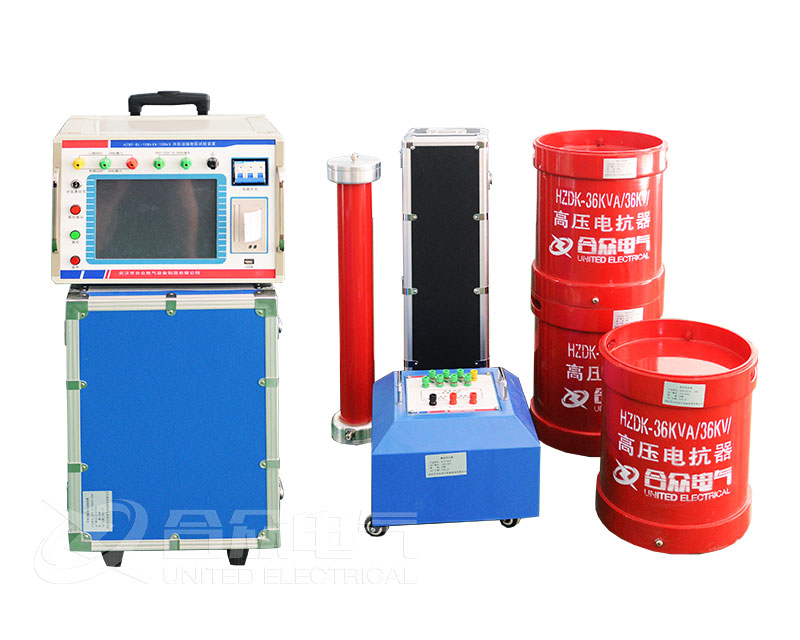

串联谐振试验装置（适用于电机）
串联谐振耐压试验装置（适用于电机) 试验对象及主要参数
|
编号 |
产品型号及方案名称 |
试品对象适用范围 |
主要配置参数 |
||||||
|
变频源 |
励磁变 |
电抗器 |
分压器 |
电容器 |
控制箱 |
方案下载 |
|||
|
A01 |
HZGP-Z-1200kVA/50V 调感式串联谐振试验装置 |
300MW水力发电机的交流耐压试验 |
(1台) |
5-7-50kV |
1200kVA |
50kV |
120kVA (1台) |
120kVA/380V (1台) |
|
|
A02 |
HZGP-Z-1200kVA/50kV 调感式串联谐振试验装置
|
250MW/出口电压12.5kV及300MW/出口电压18kV水力发电机的交流耐压试验,单相对地电容量1.625uF,最高试验电压不超过40kV |
(1台) |
120kVA |
1200kVA |
50kV |
120kVA (1台)
|
120kVA/380V (1台)
|
|
|
A03 |
HZGP-Z-160kVA/40kV 调感式串联谐振试验装置
|
对30000kW水轮发电机，单相对地电容量≤0.4μF的发电机组交流耐压试验，出口电压11kV，最高试验电压不超过40kV |
(1台) |
16kVA |
160kVA/40kV |
40kV |
16kVA (1台)
|
16kVA/380V (1台)
|
|
|
A04 |
HZGP-Z-1800kVA/50kV 工频谐振试验装置
|
150MW~200MW水力发电机的交流耐压试验,单相对地电容量2.5μF,最高试验电压不超过42kV |
(1台) |
180kVA |
800kVA/50kV |
50 kV |
(1台) |
180kVA/380 (1台)
|
|
|
A05 |
HZGP-Z-200kVA/25kV 调感式串联谐振试验装置
|
发电机交流耐压试验，出口电压≤13.8kV，最高试验电压21kV，单相对地电容量≤1μF |
|
40kVA/
/2.5kV/0.4kV
|
200kVA/25kV |
30kV |
(1台) |
40kVA/380V (1台)
|
|
|
A06 |
HZGP-Z-2100kVA/50kV 调感式串联谐振试验装置
|
150～200MW以下水轮发电机的交流耐压试验，出口电压≤20kV，最高试验电压42kV，单相对地电容量1.8～2μF，最大对地电容量3μF |
(1台) |
250kVA/
5kV/0.4kV
|
800kVA/50kV |
800KVA |
250kVA/380V /0～430V (1台)
|
250kVA/380V (1台)
|
|
|
A07 |
HZGP-Z-2200kVA/50kV 工频谐振试验装置
|
150MW~200MW水力发电机的交流耐压试验,单相对地电容量3μF,最高试验电压不超过42kV |
220kVA/380V |
220kVA/
5kV/0.4kV
|
700kVA/50kV |
50KV |
(1台) |
(1台) |
|
|
A08 |
HZGP-Z-2200kVA/50kV 调感式串联谐振试验装置
|
150-200MW以下水轮发电机组定子线圈下线阶段耐压试验，最高试验电压36.5-42kV，单相对地电容量1.8-2.0μF，最大对地电容量3μF |
(1台) |
230kVA/
5kV/0.4kV
|
800kVA/50kV |
50kV |
230kVA/ 380V/0430V (1台)
|
230kVA/380V (1台)
|
|
|
A09 |
HZGP-Z-2500kVA/50kV 工频谐振试验装置
|
150MW~200MW水力发电机的交流耐压试验,单相对地电容量3μF,最高试验电压不超过42kV |
250kVA/380V |
250kVA/
5kV/0.4kV
|
700kVA/50kV |
50 kV |
(1台) |
(1台) |
|
|
A10 |
HZGP-Z-300kVA/25kV 调感式串联谐振试验装置
|
适用于出口电压10000V/ 60000KW的发电机耐压试验，单相对地电容量≤1.257μf，最高试验电压不超过25kV |
(1台) |
48kVA/
4kV /0.4kV
|
300kVA/25kV |
25kV |
48kVA/ 380V/0~430V (1台)
|
48kVA/380V (1台)
|
|
|
A11 |
HZGP-Z-420kVA/60kV 调感式串联谐振试验装置
|
发电机出口电压≤27kV，最高试验电压57kV，单相对地电容量≤0.332μF |
(1台) |
35kVA/
5kV/0.4kV
|
420kVA/60kV |
60kV |
35kVA/380V /0~430V (1台)
|
35kVA/380V (1台)
|
|
|
A12 |
HZGP-Z-500kVA/50kV 调感式串联谐振试验装置
|
适用于660MW以下火力发电机的交流耐压试验，出口电压≤22kV，最高试验电压不超过50kV，单相对地电容量≤0.45μF |
(1台) |
50kVA/
5kV/0.4kV
|
500kVA/50kV |
50kV |
50kVA/380V /0~430V (1台)
|
50kVA/380V (1台)
|
|
|
A13 |
HZGP-Z-560kVA/40kV 调感式串联谐振试验装置
|
出口电压≤18kV，水轮发电机的交流耐压试验，最高试验电压40kV，单相对地电容量≤0.9μF |
(1台) |
70kVA/
5kV/0.4kV
|
560kVA/40kV |
50kV |
70kVA/380V /0~430V (1台)
|
70kVA/380V (1台)
|
|
|
A14 |
HZGP-Z-75kVA/25kV 调感式串联谐振试验装置
|
对60MW火力发电机，单相对地电容量≤0.25μF发电机交直流耐压试验，出口电压10.5kV，最高试验电压不超过25kV |
(1台) |
12kVA/4kV
30kV(JZ)/0.4kV
|
75kVA/25kV |
30kV |
12kVA/380V /0~430V (1台)
|
12kVA/380V (1台)
|
|
|
A15 |
HZGP-Z-75kVA/25kV 调感式串联谐振试验装置
|
对10MW发电机，单相对地电容量≤0.25μF发电机的交流耐压试验，出口电压10.5kV，最高试验电压不超过25kV |
(1台) |
12kVA/
4kV/0.4kV
|
75kVA/25kV |
30kV |
12kVA/380V /0~430V (1台)
|
12kVA/380V (1台)
|
|
|
A16 |
HZGP-Z-75kVA/25kV 调感式串联谐振试验装置
|
10kV/25MW水轮发电机，单相对地电容量≤0.3μF，最高试验电压25kV |
(1台) |
12kVA/
4kV/0.4kV
|
75kVA/25kV |
30kV |
12kVA/380V /0～430V (1台)
|
12kVA/380V (1台)
|
|
|
|
|
|
|
|
|
|
|
|
|
