一、产品概述：

调频式串联谐振耐压装置 HZBP-DL-1024kVA/64-512kV，满足220kv支柱绝缘子、隔离开关和GIS的交流耐压试验，试验电压450kV。 满足110kV主变交流耐压试验，35kV交流耐压试验。满足110kV支柱绝缘子，隔离开关和GIS的交流耐压试验，试验电压256kV。满足35kV及以下电缆、开关、绝缘子试验。

调频式串联谐振耐压装置 HZBP-DL-1024kVA/64-512kV，容量110kV,300mm2电缆2500m，电容量≤0.2366μF，试验频率为30-300Hz,试验电压128kV。试验电流I=2πfCU试 =2π×40×0.2366×10-6×128×103=7.6A 设计四节电抗器，使用四节电抗器并联，则电抗器单节为128kVA/64kV/2A/60H，系统总容量为1024kVA。

二、产品功能参数：

1. 额定容量：1024kVA;

2. 输入电源：380V电压，频率为50Hz;

3. 额定电压：64、128、256、512kV;

4. 额定电流：16、8、4、2A;

5. 工作频率：30-300Hz;

6. 波形畸变率：输出电压波形畸变率≤1%;

7. 工作时间：额定负载下允许连续60min;过压1.1倍3分钟;

8. 温 升：额定负载下连续运行60min后温升≤65K;

9. 品质因素：装置自身Q≥30(f=45Hz);

10. ?；すδ埽?对被试品具有过流、过压及试品闪络?；?详见变频电源部分);

11. 测量精度：系统有效值1.5级;

三、配置一览表：

1. 激励变压器JLB-60kVA/4/8/16kV，1台

a) 额定容量：60kVA;

b) 输入电压：400V，单相;

c) 输出电压：4、8、16 kV

d) 结 构：油式

e) 重 量：约240kg;

2. 变频电源BPXZ -60kW/380V，1台

a) 额定输出容量：60kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：157A

e) 额定输出电流：157A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运 行 时 间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温度≤65K;

n) 噪 声 水 平：≤50dB

1. 高压电抗器 DK-128kVA/64kV，8节

a) 额定容量：128kVA;

b) 额定电压：64kV;

c) 额定电流：2A;

d) 电感量：60H

e) 品质因素：Q≥30 (f=45Hz);

f) 结 构：油浸式;

g) 重 量：约180kg;

2. 电容分压器FRC-520 kV -1000 pF，1套(两节)

a) 额定电压：520kV;260kV

b) 高压电容量：1000pF

c) 介质损耗：tgσ≤0.5%;

d) 分 压 比：10000：1

e) 测量精度：有效值1.5级;

f) 重 量：约160kg;

3. 电容分压器FRC-128kv-1000pF，1套

g) 额定电压：128kV;

h) 高压电容量：1000pF

i) 介质损耗：tgσ≤0.5%;

j) 分 压 比：1000：1

k) 测量精度：有效值1.5级;

l) 重 量：约20kg;

4. 补偿电容器HZBC-520kv-4000pF(110、220KV开关绝缘支柱用)，1套

m) 额定电压：520kV;260kV

n) 高压电容量：4000pF

o) 介质损耗：tgσ≤0.5%;

p) 重 量：约160kg;

7、补偿电容器HZBC-128kv-4000Pf(35KV开关绝缘子用)，1套

q) 额定电压：128kV;

r) 高压电容量：4000pF

s) 介质损耗：tgσ≤0.5%;

t) 重 量：约60kg;

• 变频串联谐振耐压试验装置发货现场
• 变频串联谐振耐压装置 12.02发货
• 变频串联谐振发货现场

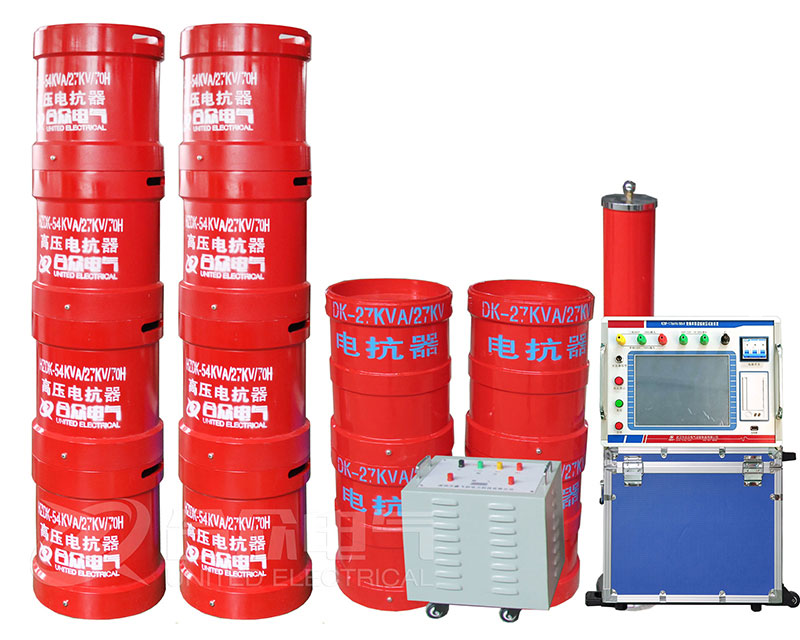

• 串联谐振耐压设备 HZBP-DL系列



  注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。

  2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
