一、产品概述：
HZBP-TG变频调感式谐振试验装置，主要针10kV电缆及以下电力主变压器、母线开关等所有电气主设备的交流耐压试验设计制造。电抗器采用多只分开设计，既可满足高电压、小电流的设备试验条件要求，又能满足象10kV电缆这样的低电压的交流耐压试验要求，具有较宽的适用范围，是地、市、县级高压试验部门及电力安装、修试工程单位理想的耐压设备。

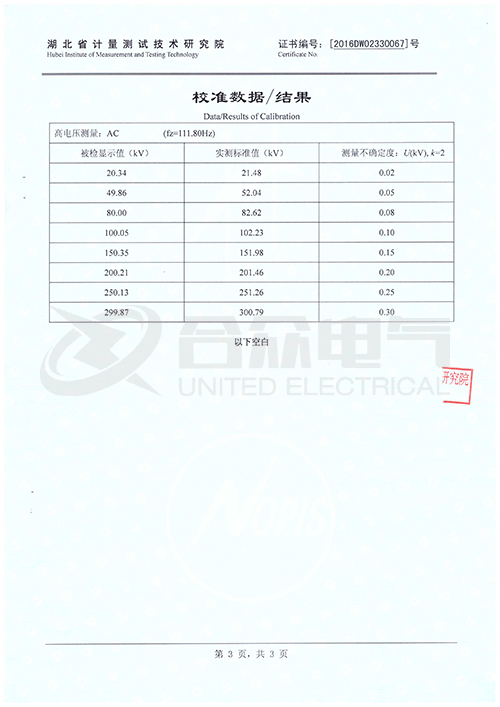

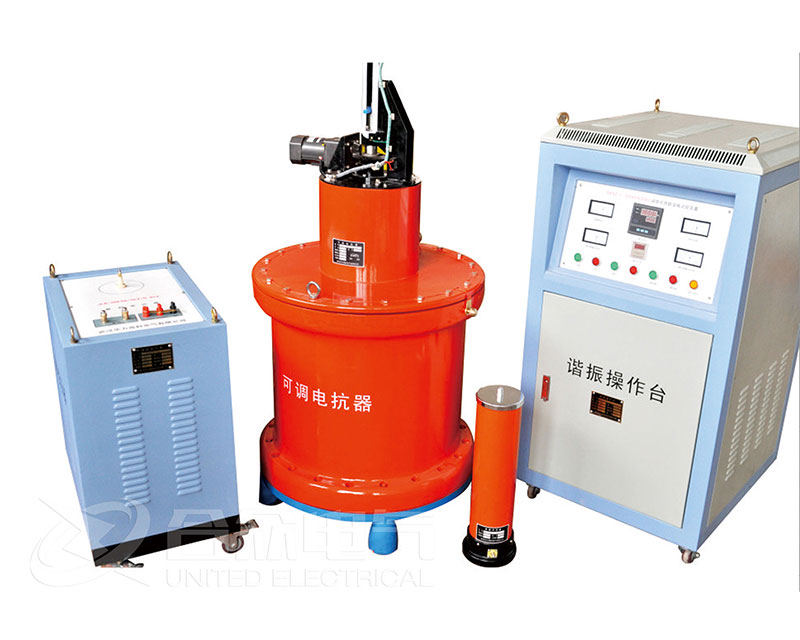

该装置主要由变频电源、激励变压器、电抗器、电容分压器组成。
(一) 变频串联谐振装置在电力系统中应用的优点：
1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振激磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的忧患。
5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
二、串联谐振装置主要功能及其技术特点：
1、装置具有过压、过流、零位启动、系统失谐(闪络)等?；すδ?，过压过流?；ぶ悼梢愿萦没枰?，试品闪落时闪落?；ざ鞑⒛芗窍律谅绲缪怪?，以供试验分析。
2、整个装置单件重量很轻，不超过50kg，便于现场使用。
3、装置具有三种工作模式，方便用户根据现场情况灵活选择，提高试验速度。
工作模式为：全自动模式、手动模式、自动调谐手动升压模式、
4、能存储，存入的数据编号是数字，方便的帮助用户识别和查找。
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
1、变频电源
输入电压：220V/380V±10%
输入频率：50Hz或60Hz，允许范围47—63Hz
输出频率：30—300Hz
|
型号 |
输出功率（KW） |
输入电流（A） |
输出电流（A） |
|
HZBP |
1.5 |
5.0 |
3.7 |
|
2.2 |
5.8 |
5.0 |
|
|
4 |
13.5 |
9.5 |
|
|
5.5 |
19.5 |
14 |
|
|
7.5 |
25 |
18.5 |
|
|
11 |
32 |
25 |
|
|
15 |
40 |
32 |
|
|
18.5 |
47 |
38 |
|
|
22 |
56 |
45 |
|
|
30 |
70 |
60 |
|
|
37 |
80 |
75 |
|
|
45 |
94 |
92 |
|
|
55 |
128 |
115 |
|
|
75 |
160 |
150 |
|
|
90 |
190 |
180 |
|
|
注：我公司可以根据用户要求定做不同规格及特殊功能的产品。 |
|||
2、高压电抗器
|
型号 |
规格 |
技术参数 |
|
|
HZDK |
44KVA/22KV |
容量 |
44KVA |
|
额定电压 |
22KV |
||
|
额定电流 |
2A |
||
|
电感量 |
根据要求定做 |
||
|
连续工作时间 |
15min |
||
|
温升 |
小于60℃ |
||
|
工作频率 |
30-300Hz |
||
|
36KVA/36KV |
容量 |
36KVA |
|
|
额定电压 |
36KV |
||
|
额定电流 |
1A |
||
|
电感量 |
根据要求定做 |
||
|
连续工作时间 |
15min |
||
|
温升 |
小于60℃ |
||
|
工作频率 |
30-300Hz |
||
|
500KVA/100KV |
容量 |
500KVA |
|
|
额定电压 |
100KV |
||
|
额定电流 |
5A |
||
|
电感量 |
根据要求定做 |
||
|
连续工作时间 |
15min |
||
|
温升 |
小于60℃ |
||
|
工作频率 |
30-300Hz |
||
|
注：我公司可以根据用户要求定做不同规格及特殊功能的产品 |
|||
3.激励变压器
|
型号 |
容量（KVA） |
输入电压（V） |
输出电压（KV） |
|
HZLB |
3 |
220 |
根据要求定做 |
|
5 |
|||
|
10 |
|||
|
15 |
220/380 |
||
|
20 |
380 |
||
|
30 |
|||
|
50 |
|||
|
100 |
|||
|
200 |
|||
|
500 |
|||
|
注：我公司可以根据用户要求定做不同规格及特殊功能的产品。 |
|||
4、电容分压器
|
型号 |
测量电压 |
电容量 |
|
RCF |
0-60KV |
1000PF |
|
0-100KV |
1000PF |
|
|
0-200KV |
500PF |
|
|
0-300KV |
500PF |
|
|
注：我公司可以根据用户要求定做不同规格及特殊功能的产品。 |
||
测试线及附件
(1) 连接线 1套
(2)说明书 1份
(3)试验报告 1份
(4)合格证 1份
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
1、变频电源
输入电压：220V/380V±10%
输入频率：50Hz或60Hz，允许范围47—63Hz
输出频率：30—300Hz
|
型号 |
输出功率（KW） |
输入电流（A） |
输出电流（A） |
|
HZBP |
1.5 |
5.0 |
3.7 |
|
2.2 |
5.8 |
5.0 |
|
|
4 |
13.5 |
9.5 |
|
|
5.5 |
19.5 |
14 |
|
|
7.5 |
25 |
18.5 |
|
|
11 |
32 |
25 |
|
|
15 |
40 |
32 |
|
|
18.5 |
47 |
38 |
|
|
22 |
56 |
45 |
|
|
30 |
70 |
60 |
|
|
37 |
80 |
75 |
|
|
45 |
94 |
92 |
|
|
55 |
128 |
115 |
|
|
75 |
160 |
150 |
|
|
90 |
190 |
180 |
|
|
注：我公司可以根据用户要求定做不同规格及特殊功能的产品。 |
|||
2、高压电抗器
|
型号 |
规格 |
技术参数 |
|
|
HZDK |
44KVA/22KV |
容量 |
44KVA |
|
额定电压 |
22KV |
||
|
额定电流 |
2A |
||
|
电感量 |
根据要求定做 |
||
|
连续工作时间 |
15min |
||
|
温升 |
小于60℃ |
||
|
工作频率 |
30-300Hz |
||
|
36KVA/36KV |
容量 |
36KVA |
|
|
额定电压 |
36KV |
||
|
额定电流 |
1A |
||
|
电感量 |
根据要求定做 |
||
|
连续工作时间 |
15min |
||
|
温升 |
小于60℃ |
||
|
工作频率 |
30-300Hz |
||
|
500KVA/100KV |
容量 |
500KVA |
|
|
额定电压 |
100KV |
||
|
额定电流 |
5A |
||
|
电感量 |
根据要求定做 |
||
|
连续工作时间 |
15min |
||
|
温升 |
小于60℃ |
||
|
工作频率 |
30-300Hz |
||
|
注：我公司可以根据用户要求定做不同规格及特殊功能的产品 |
|||
3.激励变压器
|
型号 |
容量（KVA） |
输入电压（V） |
输出电压（KV） |
|
HZLB |
3 |
220 |
根据要求定做 |
|
5 |
|||
|
10 |
|||
|
15 |
220/380 |
||
|
20 |
380 |
||
|
30 |
|||
|
50 |
|||
|
100 |
|||
|
200 |
|||
|
500 |
|||
|
注：我公司可以根据用户要求定做不同规格及特殊功能的产品。 |
|||
4、电容分压器
|
型号 |
测量电压 |
电容量 |
|
RCF |
0-60KV |
1000PF |
|
0-100KV |
1000PF |
|
|
0-200KV |
500PF |
|
|
0-300KV |
500PF |
|
|
注：我公司可以根据用户要求定做不同规格及特殊功能的产品。 |
||
测试线及附件
(1) 连接线 1套
(2)说明书 1份
(3)试验报告 1份
(4)合格证 1份
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
