一、产品概述：

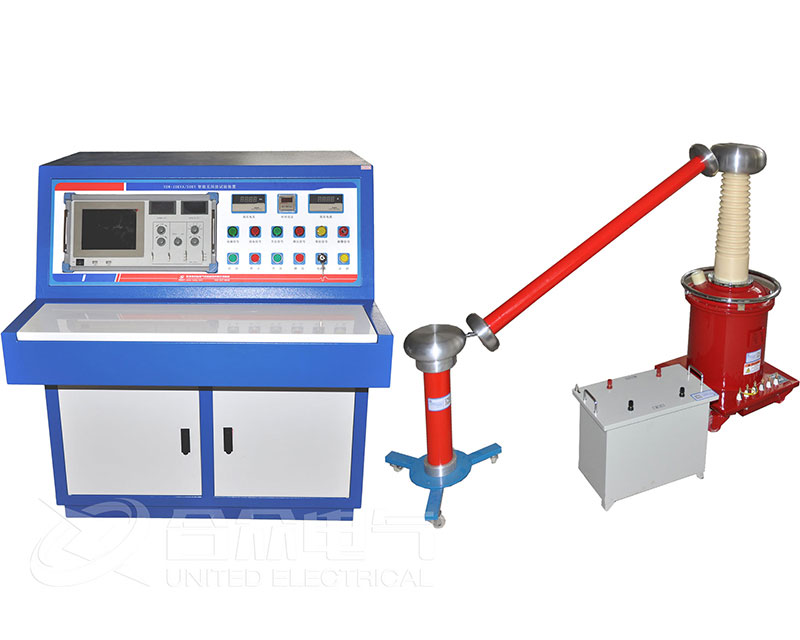

无局放耐压试验装置 YDW-10KVA/50KV，适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中不可少的重要设备。巧妙的将无局放试验装置(变压器控制部分)和局部放电检测仪结为一体，外观亮丽轻巧，使测试过程更加方便简单。
二、产品特点：
无局放耐压试验装置，是近年来新研制生产的又一新颖无局放耐压试验装置。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。智能无局放试验装置检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元(检测阻抗)配备齐全，频带组合多(九种)。仪器经适当定标后能直读放电脉冲的放电量。指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。
三、使用注意事项：
为了您和设备的安全，请操作人员仔细阅读以下内容:
1、试验时机壳必须可靠接地。
2、试验时不允许不相干的物品堆放在设备面板上和周围。
3、开机前请检查电源电压:交流220V±10% 50Hz。
4、更换保险管和配件时，请使用与本仪器相同的型号。
5、本仪器注意防潮、防油污。
6、试验时请确认被测设备已断电，并与其它带电设备断开。
7、开机前请检查输出旋钮是否在零位。
1、控制台
(1)电源输入：AC220V/380V ±10%
(2)容 量：10KVA--500kVA
(3)输入电流：45--1350A
(4)输出电压：0—250--630V
(5)输出电流：0-40-850A
(6)电压测量精度：0.5%
(7)电流测量精度：0.5%
2、局放仪
(1)可测试品的电容量范围6PF—250μF
(2)检测灵敏度(表一)
(3)放大器频带：
①低端：10KHZ、20KHZ、40KHZ任选
②高端：80KHZ、200KHZ、300KHZ任选
(4)放大器增益调节：粗调六档，档间增益20±1db;细调范围≥20db
(5)时间窗
①窗宽：可调范围15゜～150゜
②窗位置：每窗可旋转0゜～170゜
③两个时间窗可分别开或同时开
(6)放电量表：
①指针式表头：对数刻度1-10-100误差<±5%(以满刻度计)
线性刻度0-100 误差<±5%(以满刻度计)
②数字表头：以31/2LED数字显示 误差<±5%(以满刻度计)
(7)椭圆时基：
①频率50HZ、100HZ、150HZ、200HZ、400HZ
②椭圆旋转：以30゜为一档，可作120゜旋转。
③显示方式：椭圆——直线
(8)试验电压表：
①量程：0-100KV(可扩展)
②显示：31/2数字电压表指示
③精度：优于±5%(以满刻度计)
(9)内、外零标功能
3、无局放工频试验变压器
(1)额定容量：10--500KVA
(2)原边额定电压：200-600V 原边额定电流：50-850A
(3)副边输出电压：100-500KV 副边额定电流：100-1000mA
(4)空载电流：5%
(5)波形畸变率：≤3%
(6)测量绕组电压：100-500V 测量电压比：1:1000
(7)过压能力：在110%UH时间60S下过电压不造成试验变压器绝缘损坏，此时波形畸变率≤5%
(8)绝缘水平：低压端工频耐5KV/min
(9)介质损耗：≤0.5%
(10)局部放电量：100%UH下小于5PC，80%UH下小于3PC
4、耦合电容器
(1)额定电压：100-500KV
(2)电容量：500-1000PF
(3)分压比：1000:1
(4)介质损耗：<0.2%
(5)测量精度：≤±1%
5、隔离滤波变压器
(1)输入电压：200-600V±10%
(2)输出电压：200-600V±10%
(3)额定容量：10-500KVA
(4)空载损耗：≤5%
(5)阻抗电压：≤5%
(6)阻尼电阻功率：20-10000W
(7)衰减特性：10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB
