一、产品概述：

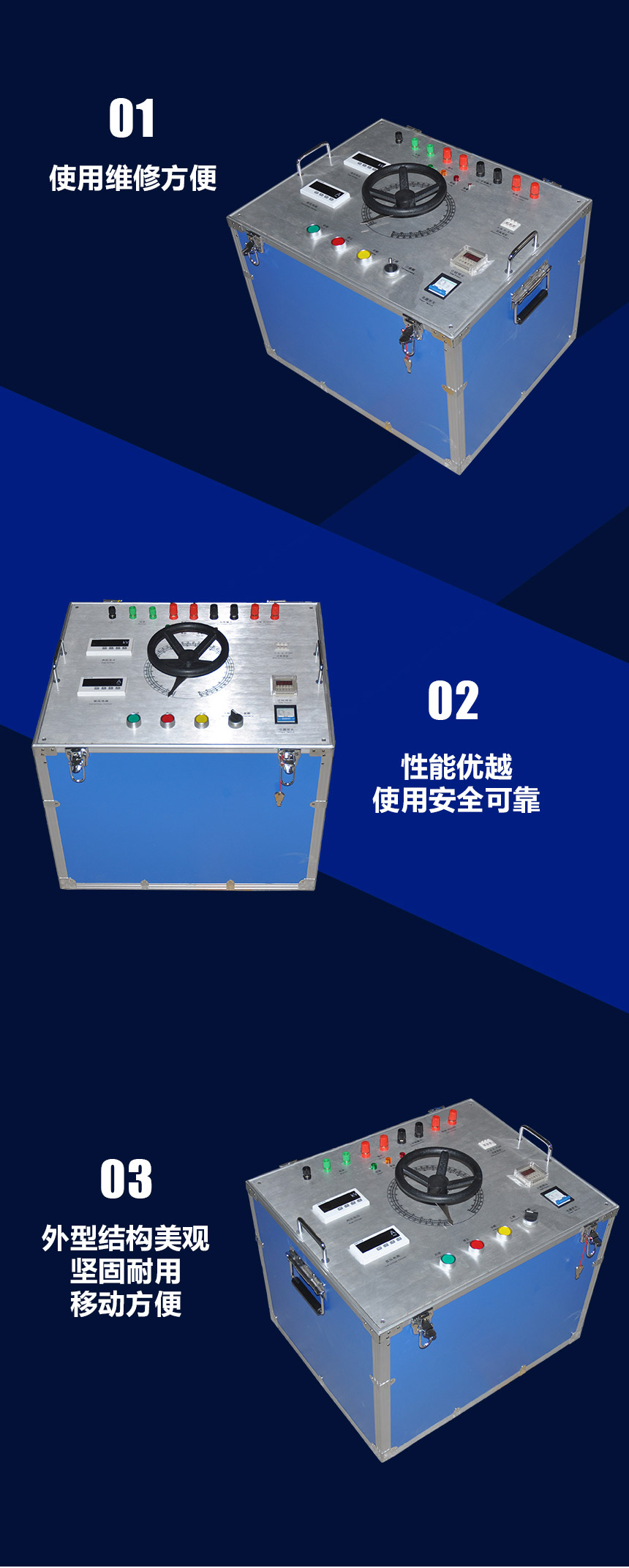

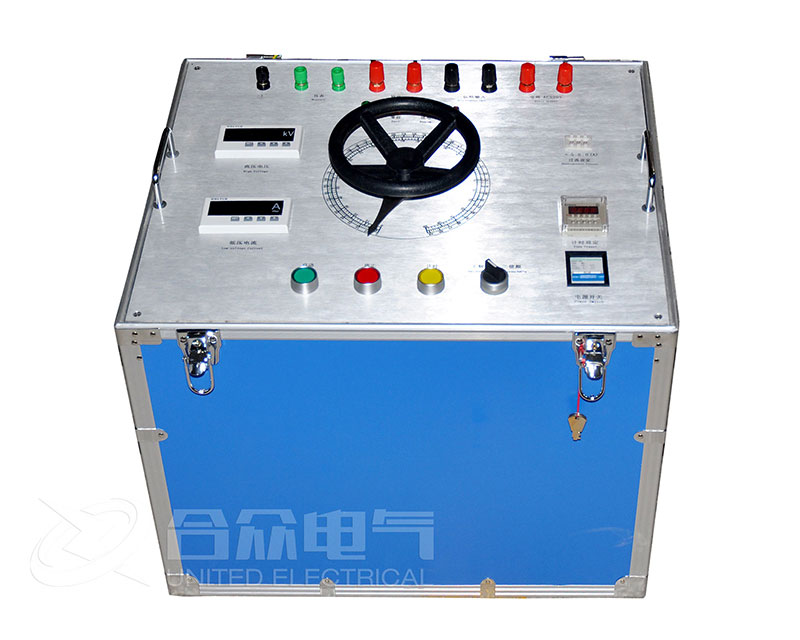

FYTC-II试验变压器调压器操作台是我公司生产的轻型试验变压器的专用配套设备，该控制箱、台具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门的必备设备。
操作程序
1、按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场 指导。
2、操作前应根据被试品的容量及电压等级，调整好数字式电流继电器(此过流参数是按用户所选控制器的大输出电流所制定，请勿超过大整定值)
3、合上电源开关，按下送电按钮接触器吸合，调压器带电电源信号灯灭，送电信号灯亮， 此时可以进行升压试验。
4、缓慢顺时针旋动调压器手柄并密切注视电压表(应以每秒3KV的速度升压为宜)当升压至被试品规定的耐压值时应及时按下计时按钮，并密切注视被试品情况。
5、当达到被试品规定的耐压时间时台(箱)内会发出报警声，表示被试品耐压合格，此时应将调压器手柄逆时针方向旋动使调压器归零。并按下停止按钮，切断电源。
6、在升压或耐压试验过程中，如出现过电压，应及时逆时针旋动调压器旋钮使电压回到规定值。
7、试验过程中如电流表电流指示超出被试品规定的范围，应立即停止升压找出相关原因再行试验。
8、在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，电流继电器会动作使调压器自动断电，表示被试品不合格。此时应将调压器回零，并将计时按钮复位。以便下次操作。
使用条件：
1、环境温度：0--40℃
2、相对湿度：<85%
3、使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。
注意事项：
1、开箱时应检查电器元件及接触点有否运输损坏及接触不良。
2、使用前应检查各电器的接触是否良好，特别是调压器碳刷的接触一定要良好。
3、应严格按照相关的操作规程操作，严禁私自使用或无安全员监督的情况下使用
4、该设备应存放在通风、干燥、无腐蚀性气体的地方。
|

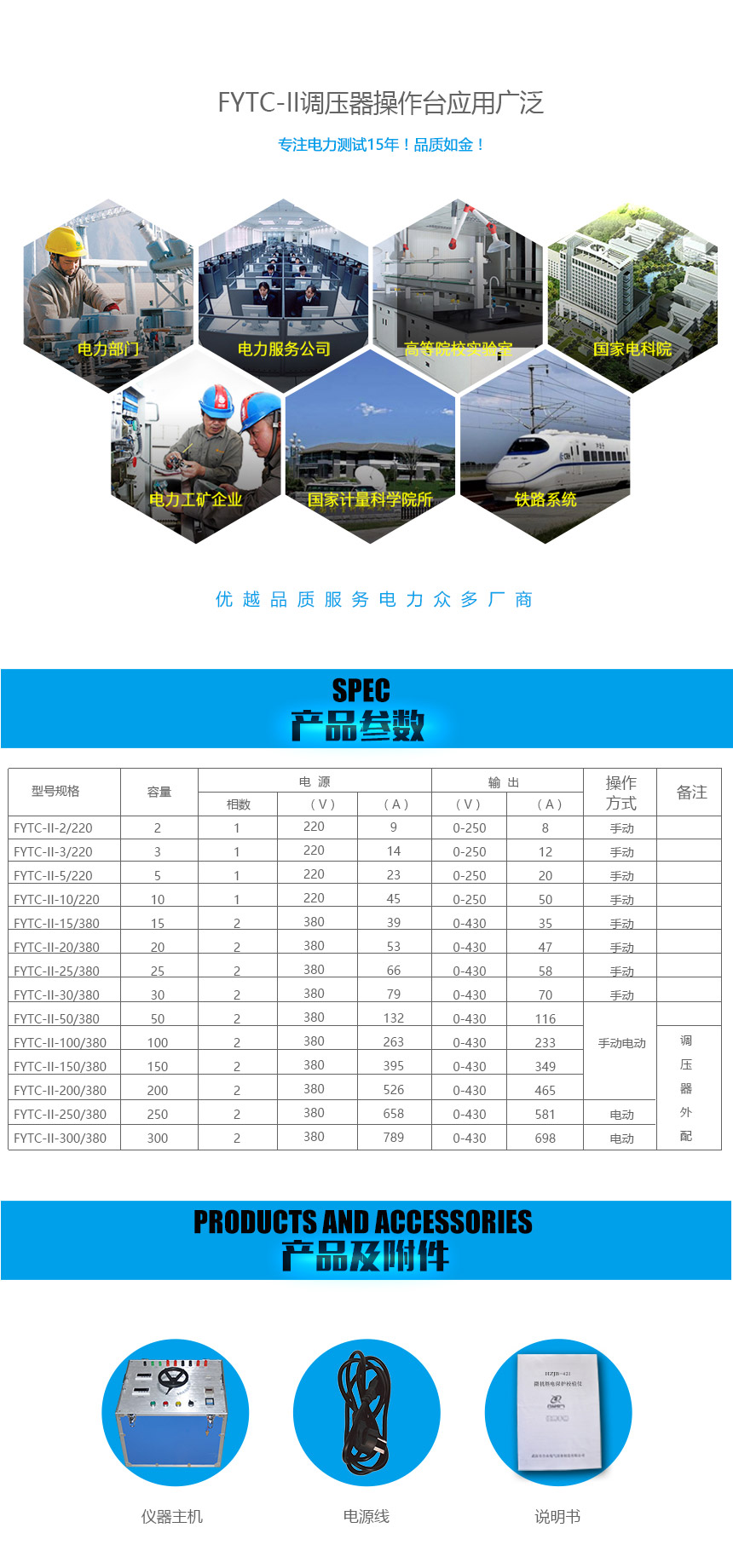

型号规格 |
容量 |
电 源 |
输 出 |
操作 方式 |
备注 |
|||
|
相数 |
（V） |
（A） |
（V） |
（A） |
||||
|
FYTC-II-2/220 |
2 |
1 |
220 |
9 |
0-250 |
8 |
手动 |
|
|
FYTC-II-3/220 |
3 |
1 |
220 |
14 |
0-250 |
12 |
手动 |
|
|
FYTC-II-5/220 |
5 |
1 |
220 |
23 |
0-250 |
20 |
手动 |
|
|
FYTC-II-10/220 |
10 |
1 |
220 |
45 |
0-250 |
50 |
手动 |
|
|
FYTC-II-15/380 |
15 |
2 |
380 |
39 |
0-430 |
35 |
手动 |
|
|
FYTC-II-20/380 |
20 |
2 |
380 |
53 |
0-430 |
47 |
手动 |
|
|
FYTC-II-25/380 |
25 |
2 |
380 |
66 |
0-430 |
58 |
手动 |
|
|
FYTC-II-30/380 |
30 |
2 |
380 |
79 |
0-430 |
70 |
手动 |
|
|
FYTC-II-50/380 |
50 |
2 |
380 |
132 |
0-430 |
116 |
手动 电动 |
|
|
FYTC-II-100/380 |
100 |
2 |
380 |
263 |
0-430 |
233 |
调 压 器 外 配 |
|
|
FYTC-II-150/380 |
150 |
2 |
380 |
395 |
0-430 |
349 |
||
|
FYTC-II-200/380 |
200 |
2 |
380 |
526 |
0-430 |
465 |
||
|
FYTC-II-250/380 |
250 |
2 |
380 |
658 |
0-430 |
581 |
电动 |
|
|
FYTC-II-300/380 |
300 |
2 |
380 |
789 |
0-430 |
698 |
电动 |
|
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
