一、产品概述：

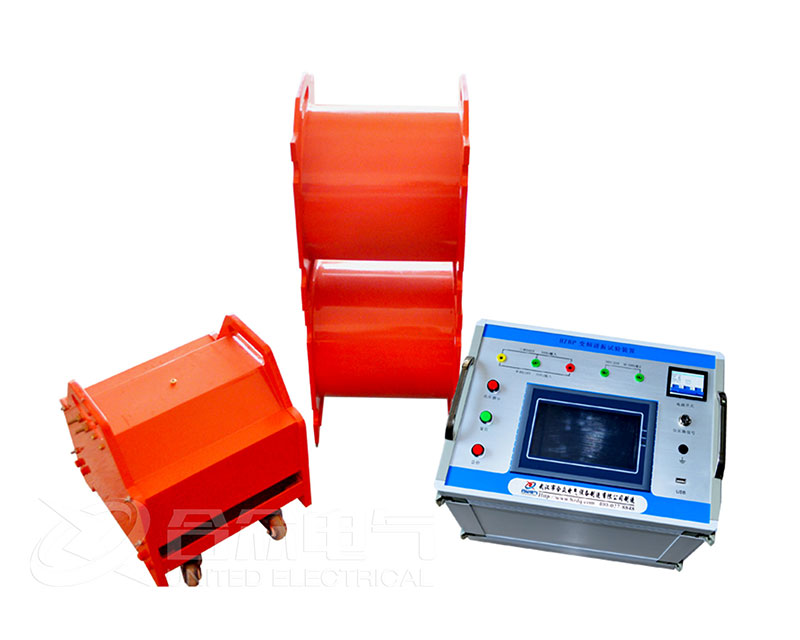

电容式电压互感器(CVT)在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，HZBP-CVT校验用谐振升压装置，是国内先用于现场校验的可调式谐振装置，已广泛用于国内500kV及以下的电容式电压互感器的现场校验。
产品别名： 谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备。
二、产品特点：
1、输出电压电流波形良好，失真度小于0.5%
2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60
3、不需要过压?；?，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不 会加剧对试品的损坏
4、便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积 小，重量轻，便于搬动，适合现场使用
5、?；すδ芡晟?，具备零位?；?电压输出控制旋钮不在零位时，禁止系统启动)，过压?；?，过流?；?，闪 络?；さ裙δ?，保证了系统的可靠性。
|
使用条件 |
环境温度：10℃~+40℃ 相对湿度：≤90% |
|
工作电源 |
AC220(单相)±10% 50HZ±5% |
|
变频电源容量 |
5KVA(2台电抗器) 5KVA(4台电抗器) 10KVA(6-8台电抗器) |
|
励磁变容量 |
5KVA 10KVA |
|
额定输入电流 |
22.7A 45.4A |
|
额定输出电压 |
76.2KV(2台电抗器) 152.4KV(4台电抗器) 209.6KV(6台电抗器) 303.1KV(8台电抗器) |
|
额定输出电流 |
0.5A 1A |
|
单台电抗器耐压 |
40KV 60KV |
|
单台电抗器容量 |
20KVA 40KVA 60KVA |
型号参数对应表
|
产品型号 |
35/0.5 |
66/0.5 |
110/0.5 |
110/1 |
220/0.5 |
220/1 |
330/0.5 |
330/1 |
500/0.5 |
500/1 |
|
调压控制箱容量 |
5KVA |
5KVA |
5KVA |
5KVA |
6KVA |
10KVA |
10KVA |
15KVA |
10KVA |
15KVA |
|
额定高压(KV) |
24.2 |
45.7 |
76.2 |
76.2 |
152.4 |
152.4 |
209.6 |
228.6 |
303.1 |
346.4 |
|
电抗器数量 |
1 |
1 |
2 |
2 |
4 |
4 |
6 |
4 |
8 |
6 |
|
单台电抗器耐压 |
40KV |
50KV |
40KV |
40KV |
40KV |
40KV |
60KV |
40KV |
40KV |
60KV |
|
单台电抗器容量 |
20KVA |
25VA |
20KVA |
40KVA |
20KVA |
40KVA |
20KVA |
60KVA |
20KVA |
60KVA |
|
产品型号 |
典型适用范围 |
|
GDTF(C)-35/0.5 |
电压等级为35KV，电容量小于等于0.04UF的所有CVT |
|
GDTF(C)-66/0.5 |
电压等级为66KV，电容量小于等于0.04UF的所有CVT |
|
GDTF(C)-110/0.5 |
电压等级为110KV,电容量小于等于0.02UF的所有CVT，使用两节电抗器串联 |
|
GDTF(C)-110/1 |
电压等级为110KV，电容量小于等于0.04UF的所有CVT，使用两节电抗器串联 |
|
GDTF(C)-220/0.5 |
电压等级为220KV，电容量小于等于0.01UF的所有CVT，使用两节电抗器串联 |
|
GDTF(C)-220/1 |
电压等级为220KV，电容量小于等于0.02UF的所有CVT，使用两节电抗器串联 |
|
GDTF(C)-330.0.5 |
电压等级为330KV，电容量小于等于0.0075UF的所有CVT,使用两节电抗器串联 |
|
GDTF(C)-330/1 |
电压等级为330KV，电容量小于等于0.015UF的所有CVT，使用两节电抗器串联 |
|
GDTF(C)-500/0.5 |
电压等级为500KV，电容量小于等于0.005UF的所有CVT，使用两节电抗器串联 |
|
GDTF(C)-500/1 |
电压等级为500KV，电容量小于等于0.01UF的所有CVT，使用两节电抗器串联 |
|
名称 |
数量 |
单位 |
|
变频电源 |
1 |
台 |
|
激励变压器 |
1 |
台 |
|
电抗器 |
2～8 |
台 |
|
分压器 |
1 |
台 |
|
负载电容 |
1 |
台 |
|
分压器信号线 |
1 |
根 |
|
专用连接线 |
若干 |
根 |
|
说明书 |
1 |
本 |
|

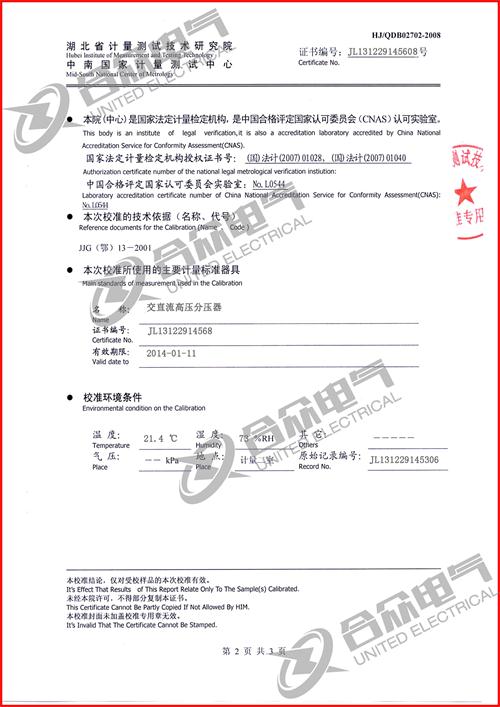

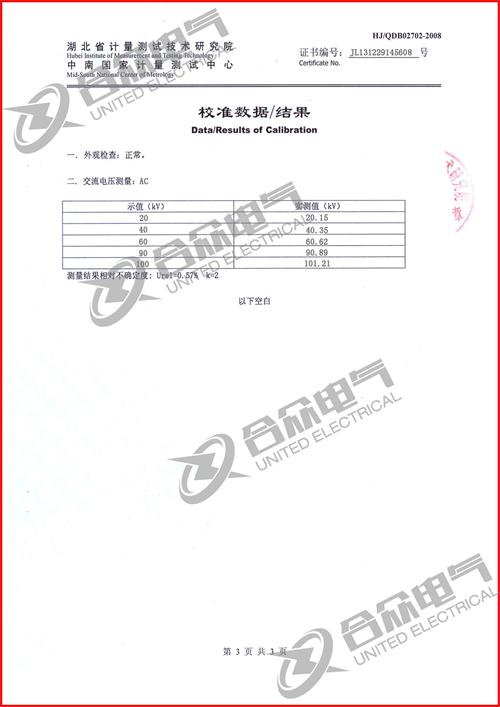

检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
