一、产品概述：
HZBP-DL系列电缆专用变频串联谐振耐压装置，采用调节控制电源频率的方式，使得电抗器与被试品电容实现串联谐振，在被试品上产生高电压小电流，是当前高压试验的一种新方法和潮流，在国内外已经得到广泛应用和认可。
HZBP-DL系列变频串联谐振耐压装置采用了专用的宽频调压电源，调压范围AC0-400V，调频范围20～300Hz，频率细度可达0.1Hz;整个频率区间内输出波形良好;在小重量和体积下确保仪器稳定和安全。HZBP-DL系列变频谐振耐压装置由调频调压电源、励磁变压器、电抗器、电容分压器组成。
产品别名： 串联谐振，变频谐振，变频串联谐振耐压装置、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流 耐压谐振升压装置、谐振试验装置
二、产品特点：
变频电源
一、 功能特点及参数：
1、220V或380V单相市电，更方便现场取电。
2、触摸屏人机对话，设置方便、操作简单。
3、频率调节细度0.1Hz，不稳定度≤0.01%
4、快速自动扫描谐振频率，并自动按设置阶段升压。
5、具有负载放点快速闪络?；?。
6、具有电容、电感、频率计算功能，更方便用户操作设置。
高压电抗器功能特点及参数：
1、重量轻，现场搬动的重量不超过30kg，适合现场搬运
2、干式结构，采用恒温真空环氧浇注，绝缘效果更优。
3、标准串并联接口及连接标识，避免接线错误。
4、满载可连续工作运行。
5、有温升出气孔，防止长期工作下自然温升的膨胀调节

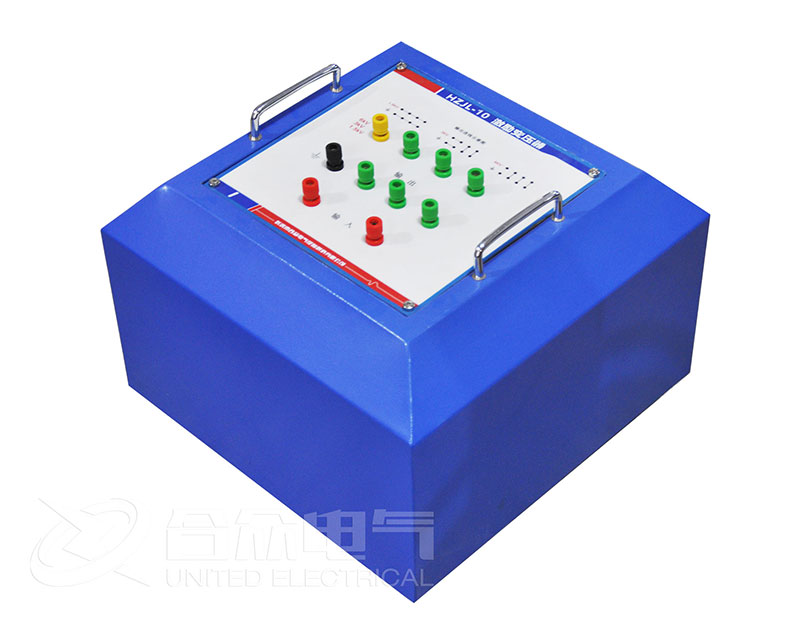

激励变压器功能特点及参数：
1、可移动式方便现场使用
2、线圈采用真空浸漆工艺，绝缘性能高，可防潮防污。
3、多抽头可灵活应用不同负载
补偿电容器功能特点及参数：
1、体积小，重量轻
2、电性能优异，可靠性高
3、执行标准：GB/T2900.16-1996
4、损耗角正切：≤0.0010(1000Hz)
|
额定输出电压 |
0～220kV(AC有效值)及以下 |
|
输出频率 |
20～300Hz |
|
谐振电压波形 |
纯正弦波，波形畸变率≤1.0% |
|
满负载工作时间 |
连续工作时间60min |
|
系统品质因素 |
最大负载下≥20 |
|
频率调节细度 |
0.1Hz |
|
不稳定度 |
≤0.01% |
|
工作电源 |
AC单相220V或两相380V±10%，工频50Hz±5% |
35kV及以下电缆耐压装置配置表：
|
产品型号名称 |
变频电源 |
电抗器(干式) |
励磁变(干式) |
分压器 |
适用范围 |
|
HZBP-DL44/22 |
2.5kW |
1A/22kV二台 |
2.5kVA/1kV |
25kV |
10kV电缆≤1km |
|
HZBP-DL88/22 |
4kW |
2A/22kV二台 |
4kVA/1kV |
25kV |
10kV电缆≤2km |
|
HZBP-DL132/22 |
6kW |
2A/22kV三台 |
6kVA/1/3kV |
60kV |
10kV电缆≤3km |
|
HZBP-DL176/22 |
7.5kW |
2A/22kV四台 |
7.5kVA/1/3kV |
60kV |
10kV电缆≤4km |
|
HZBP-DL264/22 |
10kW |
2A/22kV六台 |
10kVA/1/3kV |
60kV |
10kV电缆≤6km |
|
HZBP-DL330/22 |
15kW |
2.5A/22kV六台 |
15kVA/1/3kV |
100kV |
10kV电缆≤8km |
|
HZBP-DL640/32 |
25kW |
2.5A/32kV八台 |
25kVA/1/3/5kV |
200kV |
10kV电缆≤10km |
110kV及以上电缆耐压装置配置表：
|
产品型号名称 |
控制柜 |
电抗器(油浸式) |
励磁变(油浸式) |
分压器 |
适用范围 |
|
HZBP-DL1300/130 |
50kW |
5A/130kV二台 |
50kVA/3/5kV |
150kV |
35kV电缆≤2km |
|
HZBP-DL2600/130 |
100kW |
5A/130kV四台 |
100kVA/3/5/10kV |
220kV |
35kV电缆≤3km |
|
HZBP-DL3200/220 |
160kW |
4A/220kV四台 |
160kVA/5/10kV |
160kV |
110kV电缆≤5km |
|
HZBP-DL6400/220 |
320kW |
8A/220kV四台 |
320kVA/5/10kV |
320kV |
110kV电缆≤10km |
|
名称 |
数量 |
单位 |
|
变频电源 |
1 |
台 |
|
激励变压器 |
1 |
台 |
|
电抗器 |
2～8 |
台 |
|
分压器 |
1 |
台 |
|
负载电容 |
1 |
台 |
|
分压器信号线 |
1 |
根 |
|
专用连接线 |
若干 |
根 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
