一、产品概述：

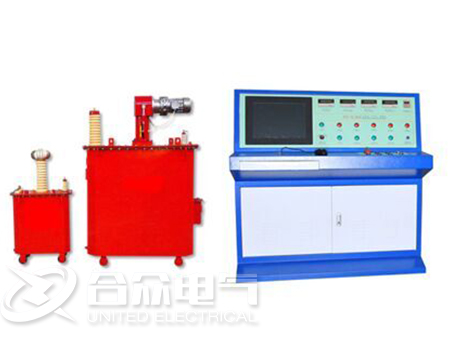

HZTG-XZ工频调感式谐振试验装置，主要针对11kV/30MW水轮发电机的交流耐压试验设计制造。电抗器采用两只分开设计 该装置主要由变频控制电源、励磁变压器、电抗器、电容分压器组成。
产品别名： 工频谐振、工频串联谐振、调感式串联谐振、工频调感式串联谐振、串联谐振变压器、串联谐振试验设备、发电机交流耐压谐振升压装置。
二、产品特点：
1、装置具有过压、过流、零位启动、系统失谐(闪落)等?；すδ?，过压过流?；ぶ悼梢愿萦没枰瓒?，试品击穿闪落时闪落?；ざ鞑⒛芗窍律谅涞缪怪?，以供试验分析
2、整个装置单件重量很轻，大不超过40kg，便于现场移动搬运
3、装置具有四种工作模式，方便用户根据现场情况灵活选择，提高试验速度 工作模式为：全自动模式、手动模式、自动调谐手动升压模式
4、能存储和异地打印数据，存入的数据编号是数字，方便的帮助用户识别和查找
5、装置自动扫频时频率起点可以在规定范围内任意设定，扫频方向可以向上、向下选择，同时液晶大屏幕显示扫描曲线，方便使用者直观了解是否找到谐振点。
6、采用了DSP平台技术，可以方便的根据用户需要增减功能和升级，也使得人机交换界面更为人性化。
|
额定输出电压 |
0～50kV(AC有效值)及以下 |
|
输出频率 |
45～65Hz |
|
谐振电压波形 |
纯正弦波，波形畸变率≤1.0% |
|
工作时间 |
满功率输出下，一般连续工作时间5min |
|
品质因素 |
10～40 |
|
频率调节灵敏度 |
0.1Hz，不稳定度＜0.05% |
|
最大试验容量 |
5000kVA及其以下 |
|
工作电源 |
AC220V或380V±10%，工频50Hz±5% |
系列产品配置及适用范围：
|
产品型号名称 |
适用范围(出口电压20kV及以下电压等级的发电机或电机的交流耐压试验，频率：50Hz±2Hz) |
||||
|
变频控制台 |
电抗器 |
激励变压器 |
分压器 |
适用对象 |
|
|
HZTG-XZ-100/50 |
10kW/220V |
50kV/1A一台 |
10kW/5kV |
50kV/500pF |
发电机0.07～0.13uF |
|
50kV/1A一台 |
|||||
|
HZTG-XZ-150/50 |
15kW/380V |
50kV/1.5A一台 |
15kW/5kV |
发电机0.13～0.2uF |
|
|
50kV/1.5A一台 |
|||||
|
HZTG-XZ-225/50 |
25kW/380V |
50kV/1.5A两台 |
25kW/5kV |
发电机0.2～0.27uF |
|
|
50kV/1.5A一台 |
|||||
|
HZTG-XZ-350/50 |
30kW/380V |
60kV/2A两台 |
30kW/5kV |
发电机0.27～0.33uF |
|
|
名称 |
数量 |
单位 |
|
变频电源 |
1 |
台 |
|
激励变压器 |
1 |
台 |
|
固定电抗器 |
2～8 |
台 |
|
调感电抗器 |
1 |
台 |
|
分压器 |
1 |
台 |
|
负载电容 |
1 |
台 |
|
分压器信号线 |
1 |
套 |
|
专用连接线 |
若干 |
根 |
|

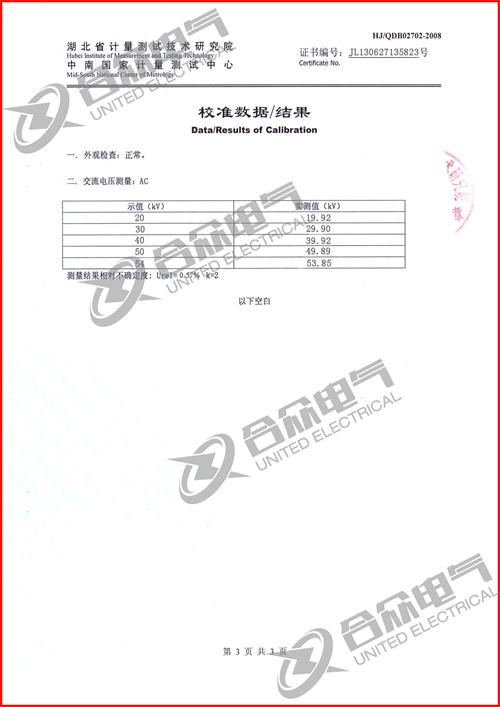

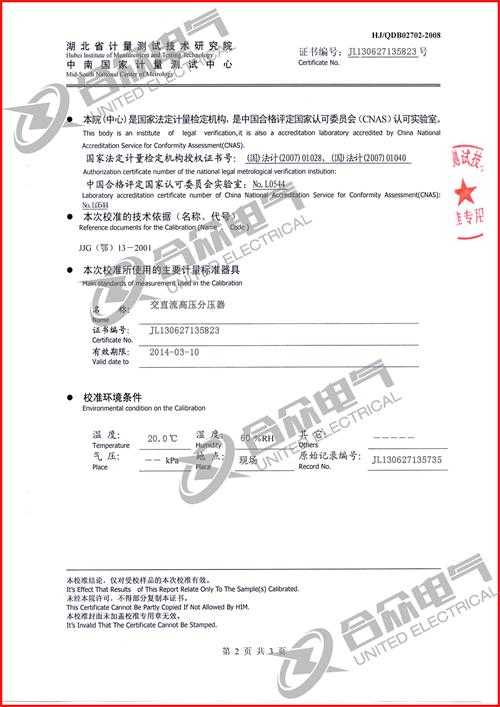

检验报告 |
1 |
份 |
|
说明书 |
1 |
本 |
|
合格证 |
1 |
张 |
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
