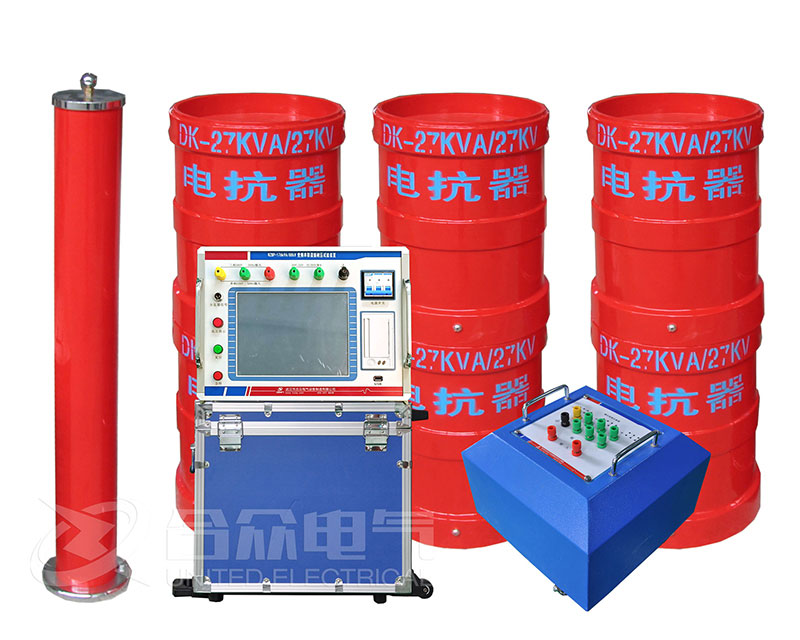

一、产品概述：

HZBP-DL-324kVA/54-324kV调频式串联谐振耐压试验装置，满足110kV支柱绝缘子，隔离开关耐压试验。本串联谐振耐压试验装置充分考虑用户使用场景，针对用户的实际使用条件进行设计，制造。

HZBP-DL-324kVA/54-324kV调频式串联谐振耐压试验装置，适用于110kV隔离高压开关型式试验项目，试验电压为230kV+73kV=303kV，电容量约0.008uF。试验电流I=1A，设计八节电抗器，分别使用四节电抗器串联两组并联，电抗器单节为54kVA/54kV/1A/122H，系统总容量为324kVA。

二、产品功能参数：

1. 额定容量：324kVA;

2. 输入电源：380V电压，频率为50Hz;

3. 额定电压：54、324kV;

4. 额定电流：6、1A;

5. 工作频率：30-300Hz;

6. 波形畸变率：输出电压波形畸变率≤1%;

7. 工作时间：额定负载下允许连续60min;过压1.1倍;

8. 温 升：额定负载下连续运行60min后温升≤65K;

9. 品质因素：装置自身Q≥30(f=45Hz);

10. ?；すδ埽?对被试品具有过流、过压及试品闪络?；?详见变频电源部分);

11. 测量精度：系统有效值1.5级;

三、配置一览表：

1. 激励变压器HZLB-16kVA/15kV

a) 额定容量：16kVA;

b) 输入电压：400V，单相;

c) 输出电压：15 kV

d) 结 构：干式

e) 重 量：约40kg;

2. 变频电源HZBP-16kW/380V

a) 额定输出容量：16kW

b) 工作电源：380V，工频

c) 输出电压：0 – 400V，单相，

d) 额定输入电流：42A

e) 额定输出电流：42A

f) 输 出 波 形：正弦波

g) 电压分辨率： 0.01kV

h) 电压测量精度：0.5%

i) 频率调节范围：30 – 300Hz

j) 频率调节分辨率：≤0.1Hz

k) 频率稳定度： 0.1%

l) 运 行 时 间：额定容量下连续60min

m) 额定容量下连续运行60min元器件最高温升≤65K;

n) 噪 声 水 平：≤50dB

1. 高压电抗器 HZDK-54kVA/54kV

a) 额定容量：54kVA;

b) 额定电压：54kV;

c) 额定电流：1A;

d) 电感量：122H

e) 品质因素：Q≥30 (f=45Hz);

f) 结 构：干式;

g) 重 量：约68kg;

2. 电容分压器HZFY-330 kV -700 pF

a) 额定电压：330kV

b) 高压电容量：700pF

c) 介质损耗：tgσ≤0.5%;

d) 分 压 比：10000：1

e) 测量精度：有效值1.5级;

f) 两节串联，可用一节单独使用

g) 重 量：约80kg

• 变频串联谐振耐压试验装置发货现场
• 变频串联谐振耐压装置 12.02发货
• 变频谐振装置客户验收
• 变频谐振装置

企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量等管理体系要求。

  注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。

  2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
