一、产品概述：

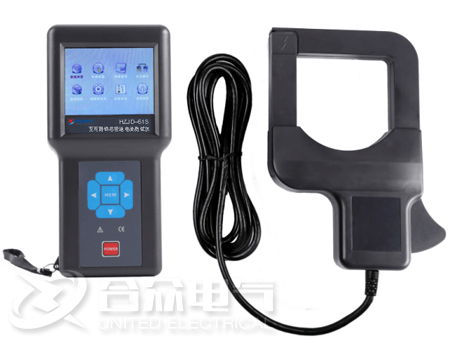

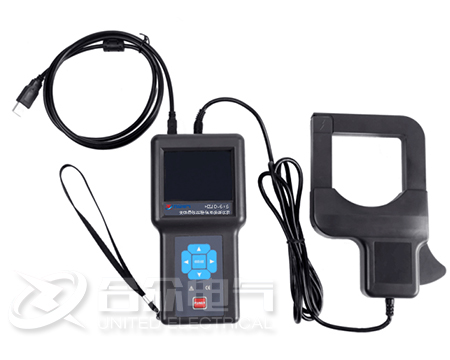

HZJD-615变压器铁芯接地电流测试仪是专为现场在线测试电力系统中变压器铁芯接地电流、漏电流而精心设计制造，由主机、电流钳、监控软件、通讯线等组成。电力变压器是电力系统中重要的电气设备，运行中一旦出现故障，将会对电力系统造成严重的后果。正常运行的变压器铁芯是单点接地的，如有两点或两点以上同时接地，则铁芯与大地之间将形成电流回路，大电流可达几十安培，将会造成铁芯局部过热甚至烧毁。
HZJD-615变压器铁芯接地电流测试仪，能尽快发现变压器潜伏性的故障，是保证变压器安全运行和正常维护的主要工具。主要适用于变电站、发电厂作为变压器、电抗器等电气设备的铁芯与夹件的泄漏电流测试。也可用于电力、通信、气象、铁路、油田、建筑、计量、科研教学单位、工矿企业等领域线路或设备的电流、漏电流测试。
二、产品特点：
主机采用高速微处理器，3.5寸彩色触摸液晶屏，智能触摸操作，方便快捷。
实时显示被测电流的大小及波形;
运用FFT变换、数字滤波等技术，使测试数据更准确;
报警临界值设定及报警指示功能;
日期时钟及设置功能;具有自动关机时间功能;
设定试品编号功能;
USB接口，可将存储数据导入电脑，仪表可以存储数据及波形200组。
在线实时监控与历史查询功能，动态显示，波形指示;
报警值设置及报警指示;
历史数据读取、查阅、保存、打印等功能。
|
电 源 |
DC 9V 碱性干电池 LR6 1.5V×6 |
|
测试方式 |
钳形CT |
|
钳口尺寸 |
80mm×80mm (可钳φ80mm导线，或96mm×4mm扁钢地线) |
|
量 程 |
电流：AC 0.00mA～1000A(50Hz/60Hz) |
|
频率：10Hz～1000Hz |
|
|
分 辨 率 |
AC 0.01mA |
|
精 度 |
±1.5%±3dgt |
|
显示模式 |
3.5寸彩色触摸液晶屏(320dots×240dots) |
|
操作方式 |
同时具有智能触摸和按键控制方式 |
|
主机尺寸 |
198mm×100mm×45mm |
|
电流钳尺寸 |
194mm×145mm×40mm |
|
质 量 |
主机：450g(含电池)；电流钳：780g |
|
LCD尺寸 |
显示域：71mm×53mm |
|
电场干扰 |
外电场100A靠近10mm时约10mA |
|
采样速率 |
2次/秒 |
|
数据存储 |
200组(掉电或更换电池不会丢失数据) |
|
日期时钟 |
具有日期时钟及设置功能 |
|
试品编号 |
具有测试点编号设置功能 |
|
自动关机 |
具有自动关机及不自动关机功能设置功能，开机默认5分钟后自动关机 |
|
触摸屏校准 |
具有触摸屏校准功能 |
|
USB接口 |
具有USB接口，可将仪表所存数据导入电脑 |
|
报警设置 |
报警临界值设定范围：10mA～99.99A |
|
报警指示 |
当测试值超出报警临界值时，液晶闪烁、蜂鸣器响 |
|
线路电压 |
AC 600V以下线路测试 |
|
溢出显示 |
超量程溢出功能：“OL”符号显示 |
|
电池电压 |
当电池电压降到7.2V±0.1V时，电池电压低符号显示，提醒更换电池，此时测量的数据同样是准确的。 |
|
额定电流 |
最大180mA |
|
引线长度 |
电流钳引线长度为2米 |
|
工作温湿度 |
-10℃～40℃；80%rh以下 |
|
存放温湿度 |
-10℃～60℃；70%rh以下 |
|
绝缘强度 |
AC 2kV/rms(螺钉与外壳之间) |
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，且我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
|
