一、产品概述：

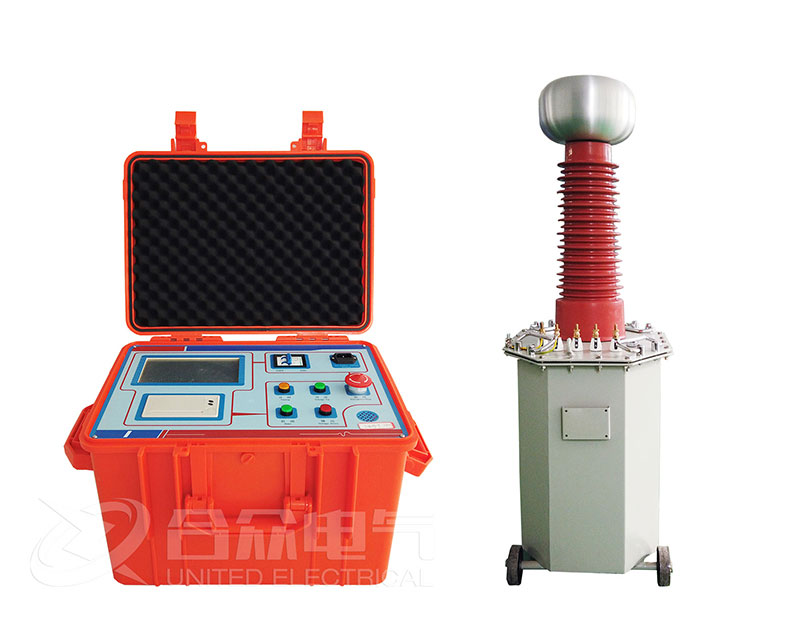

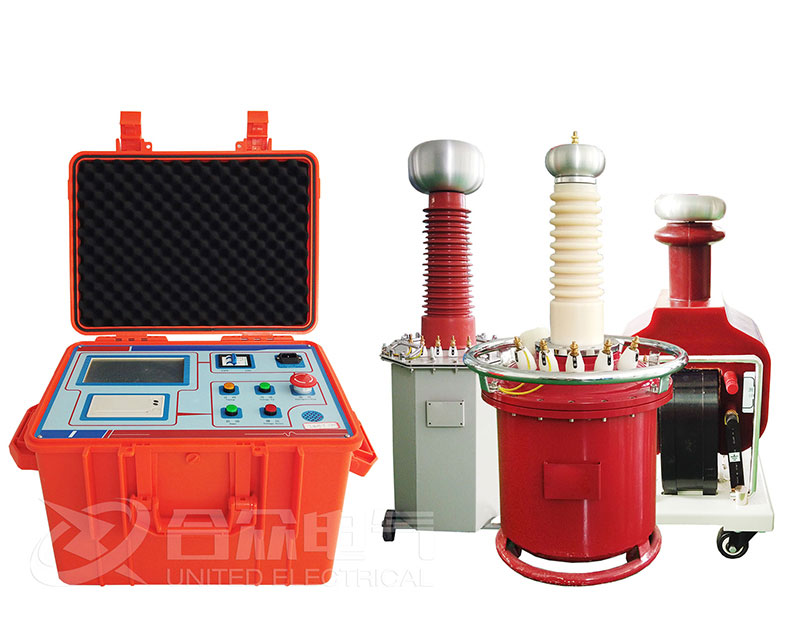

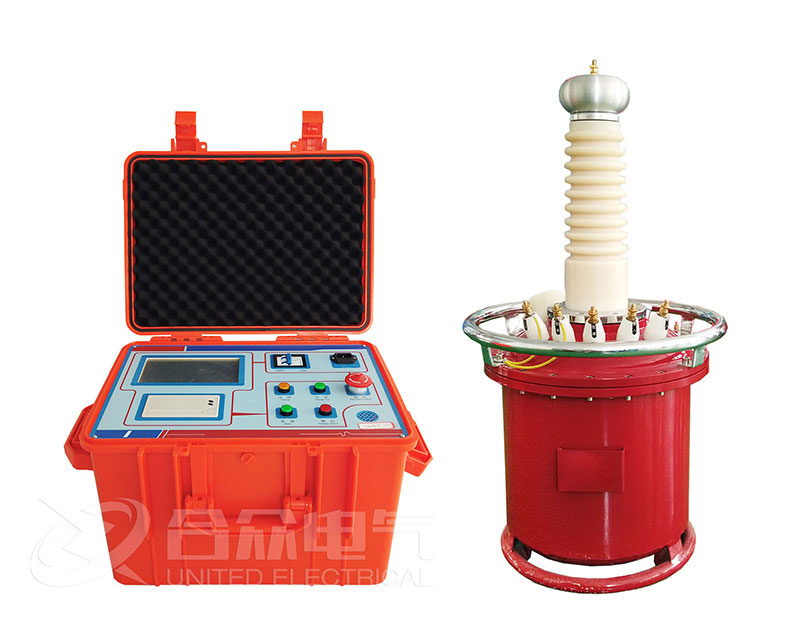

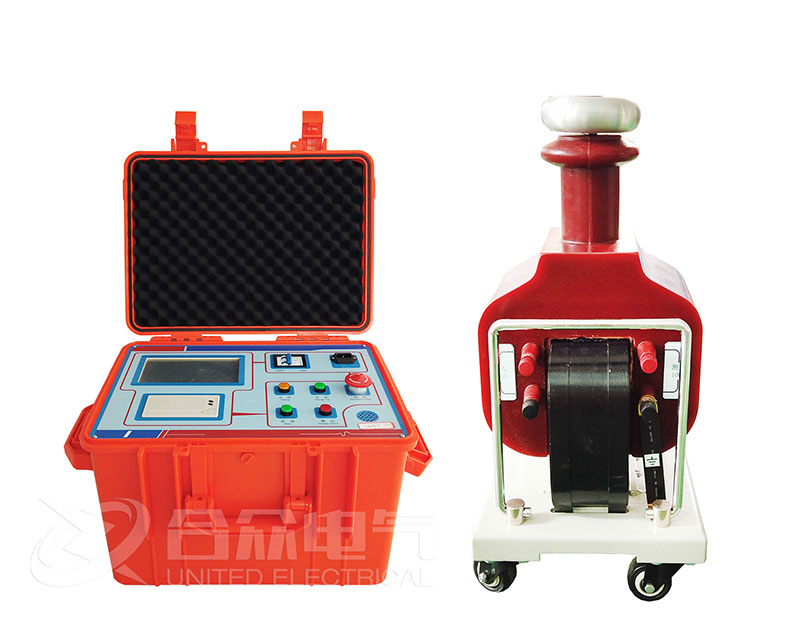

工频交直流耐压试验装置，由轻型试验变压器，智能型耐压测试仪控制箱组成。耐压测试仪控制箱，结合轻型试验变压器科进行各种交直流耐压测试及试验。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门常备的交直流耐压测试设备。
交直流耐压测试仪控制箱，采用先进的微电子处理技术，全部使用过程可提前进行设置，全中文接口，操作简单明了。全部测试项目设定后自动进行测试，无须人工干预。
交直流耐压测试仪轻型试验变压器，是根据机电部《试验变压器》标准，在原同类产品基础上经过大量改进后而生产的，试验变压器是在系列试验变压器的基础上按照国家标准《JB∕T 9641-1999》，经过改进后而生产的一种新型产品。特别适用于电力系统、工矿企业、科研部门等对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘耐压强度试验，是高压交直流耐压试验中不可少的重要设备。
为了您和设备的安全，请操作人员仔细阅读以下内容:
1、试验时机壳必须可靠接地。
2、试验时不允许不相干的物品堆放在设备面板上和周围。
3、使用前请检查电源电压。
4、更换保险管和配件时，请使用与本仪器相同型号。
5、本仪器注意防潮、防油污。
6、试验时请确认被测设备已断电，并与其它带电设备断开。
交直流耐压测试仪控制箱：
|
电源电压 |
AC 220V |
|||
|
容 量 |
0-5KVA |
|||
|
输出电压 |
0—250V |
|||
|
电压精度 |
±0.5 |
|||
|
电流精度 |
±0.5 |
|||
|
显示方式 |
7寸真彩高清数字屏 |
|||
|
触控方式 |
电阻式触摸更精准 |
|||
|
操作方式 |
自动、手动 |
|||
|
数据保存 |
60组 |
|||
|
密码 |
多级权限设置 |
|||
|
多级?；?，使用更安全 |
||||
|
输入电压?；? |
输入电流?；? |
高压电压?；? |
||
|
高压电流?；? |
高压过压?；? |
高压闪络?；? |
||
交直流耐压测试仪试验变压器：
|
容量 |
高压电压（KV） |
高压电流（mA） |
低压输入 |
变比 |
温升℃ |
|||
|
(KVA) |
AC |
DC |
AC |
DC |
电压 (V） |
电流 （A） |
高/仪 |
30分钟 |
|
1.5 |
50 |
70 |
30 |
15 |
200 |
7.5 |
500 |
10 |
|
3 |
50 |
70 |
60 |
15 |
200 |
15 |
500 |
10 |
|
5 |
50 |
70 |
100 |
15 |
200 |
25 |
500 |
10 |
|
10 |
50 |
70 |
200 |
50 |
200 |
50 |
500 |
10 |
|
20 |
50 |
70 |
400 |
100 |
400 |
50 |
500 |
10 |
|
30 |
50 |
70 |
600 |
100 |
400 |
75 |
500 |
10 |
|
40 |
50 |
70 |
800 |
105 |
400 |
100 |
500 |
10 |
|
50 |
50 |
70 |
1000 |
100 |
400 |
125 |
500 |
10 |
|
10 |
100 |
140 |
100 |
50 |
200 |
50 |
1000 |
10 |
|
20 |
100 |
140 |
200 |
100 |
400 |
50 |
1000 |
10 |
|
30 |
100 |
140 |
300 |
100 |
400 |
75 |
1000 |
10 |
|
40 |
100 |
140 |
400 |
100 |
400 |
100 |
1000 |
10 |
|
50 |
100 |
140 |
500 |
100 |
400 |
125 |
1000 |
10 |
|
20 |
150 |
210 |
133 |
100 |
400 |
50 |
1500 |
10 |
|
30 |
150 |
210 |
200 |
100 |
400 |
75 |
1500 |
10 |
|
40 |
150 |
210 |
267 |
100 |
400 |
100 |
1500 |
10 |
|
50 |
150 |
210 |
333 |
100 |
400 |
125 |
1500 |
10 |
|
100 |
150 |
210 |
667 |
150 |
400 |
250 |
1500 |
10 |
使用说明书
产品合格证
电源线
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
