一、产品概述：

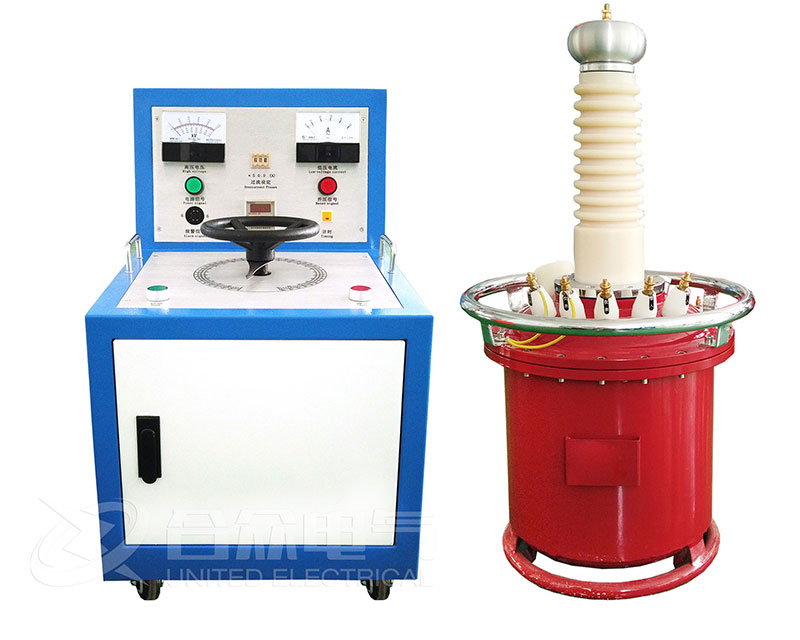

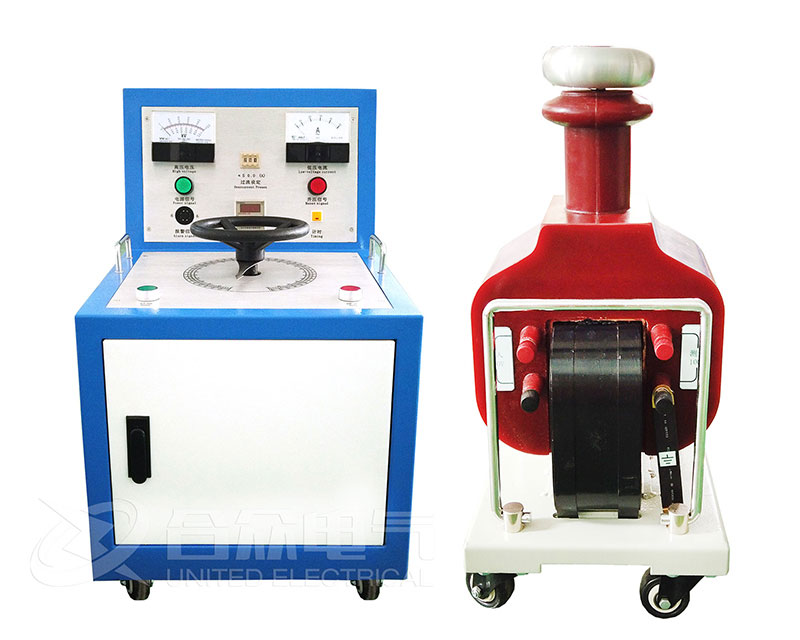

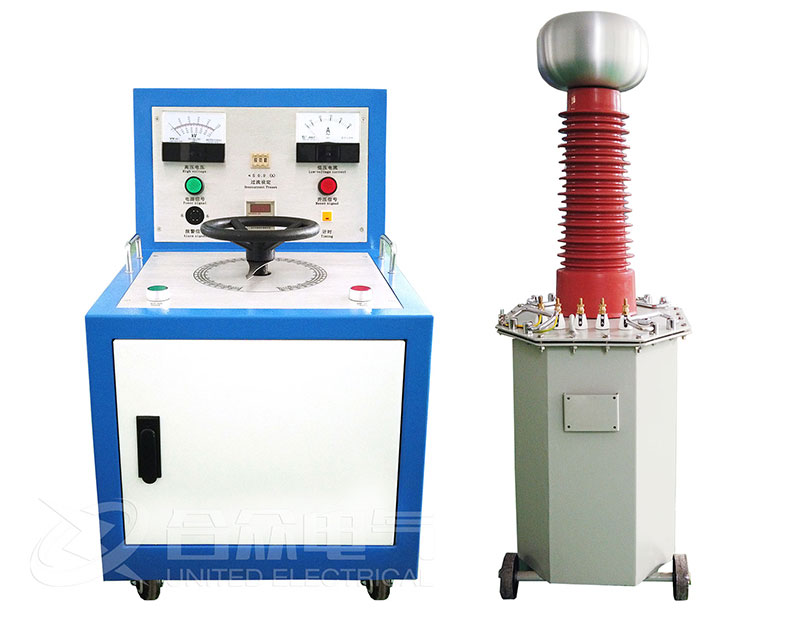

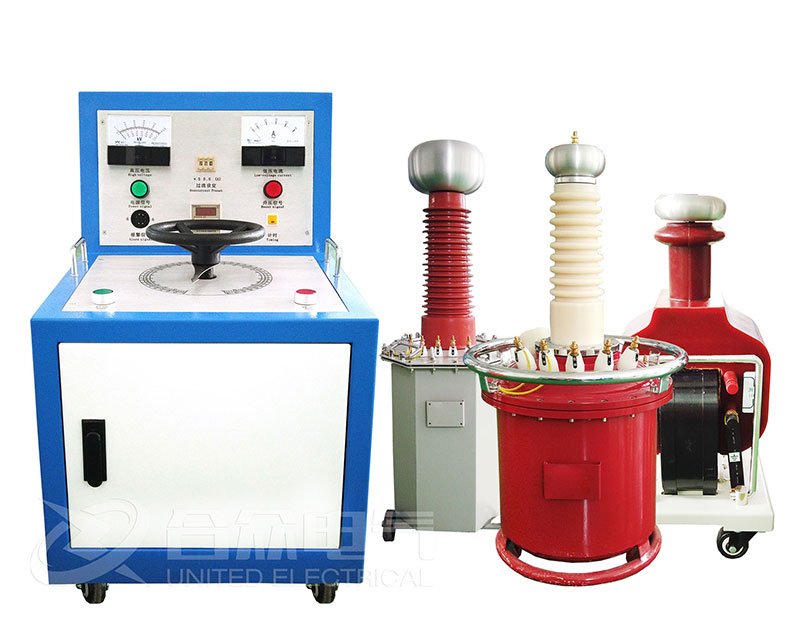

工频交直流耐压试验装置 手动控制，主要由耐压测试手动控制箱和轻型高压试验变压器组成，适用于各类电力电气设备、电线电缆的交直流耐压测试试验。交直流耐压测试仪具有使用维修方便、性能优越使用安全可靠、外型结构美观、坚固耐用、移动方便等特点。是供电企业、大型工厂、冶金、发电厂、铁路等需要电力维修部门进行交直流耐压测试的重要设备。
二、操作程序：
1、按相关规程设置好场地，接好设备连线，有条件的地区应有专门负责安全的人员在场指导。
2、操作前应根据被试品的容量及电压等级，调整好数字式电流继电器（此过流参数是按用户所选控制器的大输出电流所制定，请勿超过大整定值）
3、合上电源开关，按下送电按钮接触器吸合，调压器带电电源信号灯灭，送电信号灯亮， 此时可以进行升压试验。
4、缓慢顺时针旋动调压器手柄并密切注视电压表（应以每秒3KV的速度升压为宜）当升压至被试品规定的耐压值时应及时按下计时按钮，并密切注视被试品情况。
5、当达到被试品规定的耐压时间时台（箱）内会发出报警声，表示被试品耐压合格，此时应将调压器手柄逆时针方向旋动使调压器归零。并按下停止按钮，切断电源。
6、在升压或耐压试验过程中，如出现过电压，应及时逆时针旋动调压器旋钮使电压回到规定值。
7、试验过程中如电流表电流指示超出被试品规定的范围，应立即停止升压找出相关原因再行试验。
8、在升压或耐压试验过程中，如发生短路、闪络、击穿等过电流时，电流继电器会动作使调压器自动断电，表示被试品不合格。此时应将调压器回零，并将计时按钮复位。以便下次操作。
|
容量 |
电 源 |
输 出 |
操作 方式 |
参考 重量 |
|||
|
|
相数 |
（V） |
（A） |
（V） |
（A） |
|
|
|
2 |
1 |
220 |
9 |
0-250 |
8 |
手动 |
14 |
|
3 |
1 |
220 |
14 |
0-250 |
12 |
手动 |
16 |
|
5 |
1 |
220 |
23 |
0-250 |
20 |
手动 |
18 |
|
10 |
1 |
220 |
45 |
0-250 |
40 |
手动 |
50 |
|
15 |
2 |
380 |
39 |
0-430 |
35 |
手动 |
60 |
|
20 |
2 |
380 |
53 |
0-430 |
47 |
手动 |
65 |
|
25 |
2 |
380 |
66 |
0-430 |
58 |
手动 |
75 |
|
30 |
2 |
380 |
79 |
0-430 |
70 |
手动 |
85 |
|
50 |
2 |
380 |
132 |
0-430 |
116 |
手动 电动 |
130 |
|
100 |
2 |
380 |
263 |
0-430 |
233 |
|
50 |
|
150 |
2 |
380 |
395 |
0-430 |
349 |
|
50 |
|
200 |
2 |
380 |
526 |
0-430 |
465 |
|
50 |
|
250 |
2 |
380 |
658 |
0-430 |
581 |
电动 |
50 |
|
300 |
2 |
380 |
789 |
0-430 |
698 |
电动 |
50 |
|
容量 KVA |
低压侧 |
高压侧 |
测量 变比 |
温升℃ |
阻抗 电压 ％ |
空载电流 ％ |
重量 kg |
外形尺寸 长Х宽Х高 mmХmmХmm |
|
||
|
电压 V |
电流 A |
电压KV |
电流 mA |
||||||||
|
1.5/50 |
1.5 |
200 |
7.5 |
50 |
30 |
500:1 |
50 |
10 |
<4 |
30 |
200Х275Х640 |
|
3/50 |
3 |
200 |
15 |
50 |
60 |
500:1 |
50 |
10 |
<4 |
35 |
240Х300Х690 |
|
6/50 |
6 |
200 |
30 |
50 |
120 |
500:1 |
50 |
10 |
<4 |
40 |
250Х355Х710 |
|
10/50 |
10 |
200 |
50 |
50 |
200 |
500:1 |
50 |
10 |
<4 |
60 |
260Х375Х750 |
|
15/50 |
15 |
400 |
37.5 |
50 |
300 |
500:1 |
50 |
8 |
<4 |
70 |
270Х420Х800 |
|
20/50 |
20 |
400 |
50 |
50 |
400 |
500:1 |
50 |
8 |
<4 |
85 |
285Х440Х820 |
|
30/50 |
30 |
400 |
75 |
50 |
600 |
500:1 |
50 |
8 |
<4 |
100 |
295Х386Х840 |
|
50/50 |
50 |
400 |
125 |
50 |
1000 |
500:1 |
50 |
8 |
<4 |
120 |
320Х416Х910 |
|
10/100 |
10 |
200 |
50 |
100 |
100 |
1000:1 |
50 |
10 |
<4 |
65 |
350Х475Х1300 |
|
15/100 |
15 |
400 |
37.5 |
100 |
150 |
1000:1 |
50 |
8 |
<4 |
85 |
510Х390Х1320 |
|
20/100 |
20 |
400 |
50 |
100 |
200 |
1000:1 |
50 |
8 |
<4 |
100 |
540Х400Х1340 |
|
30/100 |
30 |
400 |
75 |
100 |
300 |
1000:1 |
50 |
8 |
<4 |
110 |
560Х410Х1360 |
|
50/100 |
50 |
400 |
125 |
100 |
500 |
1000:1 |
50 |
8 |
<4 |
125 |
600Х460Х1410 |
|
10/150 |
10 |
200 |
50 |
100 |
66.7 |
1500:1 |
50 |
10 |
<4 |
90 |
265Х380Х1750 |
|
15/150 |
15 |
400 |
37.5 |
150 |
100 |
1500:1 |
50 |
8 |
<4 |
100 |
510Х390Х1800 |
|
20/150 |
30 |
400 |
50 |
150 |
133.3 |
1500:1 |
50 |
8 |
<4 |
110 |
540Х415Х1800 |
|
30/150 |
30 |
400 |
75 |
150 |
200 |
1500:1 |
50 |
8 |
<4 |
125 |
560Х430Х1800 |
|
50/150 |
50 |
400 |
125 |
150 |
333.3 |
1500:1 |
50 |
8 |
<4 |
140 |
600Х450Х1800 |
|
20/200 |
20 |
400 |
50 |
200 |
100 |
2000:1 |
50 |
8 |
<4 |
140 |
600Х600Х1900 |
|
30/200 |
30 |
400 |
75 |
200 |
150 |
2000:1 |
50 |
8 |
<4 |
160 |
700Х700Х1900 |
|
50/200 |
50 |
400 |
125 |
200 |
250 |
2000:1 |
50 |
8 |
<4 |
200 |
750Х750Х2000 |
|
50/300 |
50 |
400 |
125 |
300 |
166 |
3000:1 |
50 |
8 |
<4 |
230 |
750Х750Х2300 |
|
100/300 |
100 |
400 |
250 |
300 |
333 |
3000:1 |
55 |
8 |
<4 |
300 |
850Х850Х2500 |
|
200/300 |
200 |
400 |
500 |
300 |
666 |
3000:1 |
55 |
8 |
<4 |
350 |
900Х900Х2600 |
|
300/300 |
300 |
400 |
750 |
300 |
1000 |
3000:1 |
55 |
8 |
<4 |
420 |
950Х950Х2700 |
注：可根据用户定做，非标产品，参数不在表格范围内。
使用说明书
产品合格证
电源线
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
|
