一、产品概述：

全自动工频无局放耐压试验装置，适用于供配电系统，电力变压器制造厂、工矿企业、科研部门等，对各种高压电气设备、电器元件、绝缘材料进行工频或直流高压下的绝缘强度试验，是高压试验中不可少的重要设备。巧妙的将无局放试验装置（变压器控制部分）和局部放电检测仪结为一体，外观亮丽轻巧，使测试过程更加方便简单。

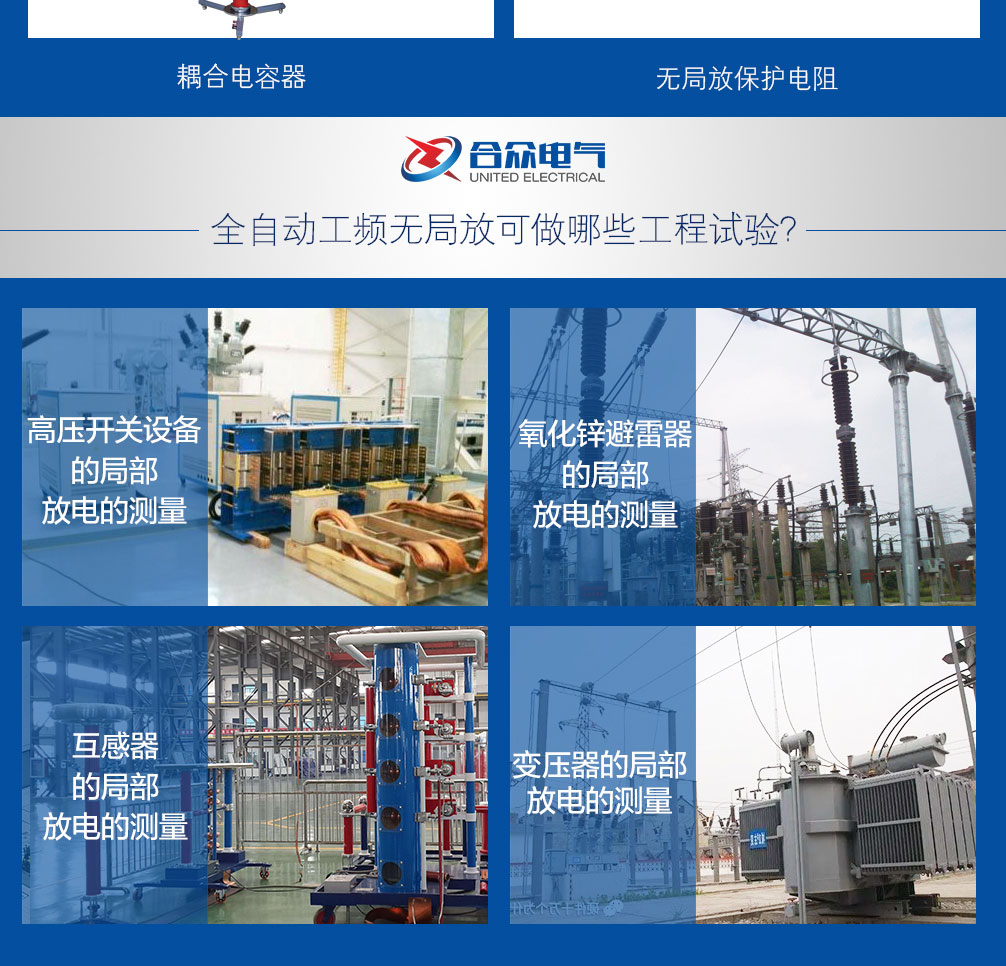

全自动工频无局放耐压试验装置，是近年来新研制生产的又一新颖局部放电检测试验设备。广泛适用于变压器、互感器、高压开关、氧化锌避雷器、电力电缆等各种高电压电工产品的局部放电的测量，产品的型式试验，绝缘的运行监督等。本仪器检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）。仪器经适当定标后能直读放电脉冲的放电量。指针式表头和数字式表头同时显示，指针式表头能按需要方便地选择对数刻度或线性刻度指示。

二、使用条件：

1、环境温度：-25--+45℃

2、海拔高度：<100M

3、相对湿度：<90%

4、使用场地内应无严重影响绝缘的气体、蒸气、化学性尘埃及其它爆炸性和腐蚀性介质。

1、控制台

（1）电源输入：AC220V/380V  ±10%

（2）容    量：10KVA—500KVA

（3）输入电流：45--1350A

（4）输出电压：0—250--630V

（5）输出电流：0-40-850A

（6）电压测量精度：±0.5%

（7）电流测量精度：±0.5%

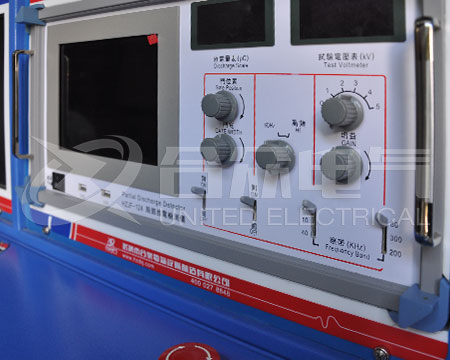

2、局放仪

（1）可测试品的电容量范围6PF—250μF

（2）检测灵敏度

（3）放大器频带：

低端：10KHZ、20KHZ、40KHZ任选

高端：80KHZ、200KHZ、300KHZ任选

（4）放大器增益调节：粗调六档，档间增益20±1db；细调范围≥20db

（5）时间窗

窗宽：可调范围15゜～150゜

窗位置：每窗可旋转0゜～170゜

两个时间窗可分别开或同时开

（6）放电量表：

指针式表头：对数刻度1-10-100误差＜±5%（以满刻度计）

线性刻度0-100   误差＜±5%（以满刻度计）

数字表头：以31/2LED数字显示

误差＜±5%（以满刻度计）

（7）椭圆时基：

频率50HZ、100HZ、150HZ、200HZ、400HZ

椭圆旋转：以30゜为一档，可作120゜旋转。

显示方式：椭圆——直线

（8）试验电压表：

量程：0-100KV（可扩展）

显示：31/2数字电压表指示

精度：优于±5%（以满刻度计）

（9）内、外零标功能

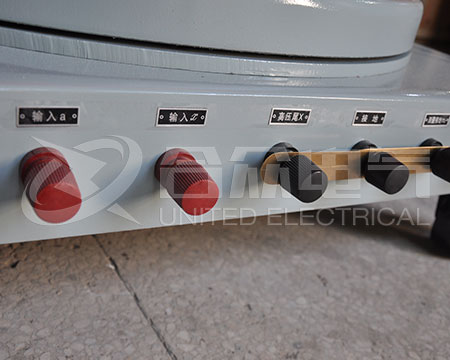

3、无局放工频试验变压器

（1）额定容量：10--500KVA

（2）原边额定电压：200-600V       原边额定电流：50-850A

（3）副边输出电压：100-500KV      副边额定电流：100-1000mA

（4）空载电流：5%

（5）波形畸变率：≤3%

（6）测量绕组电压：100-500V       测量电压比：1:1000

（7）过压能力：在110%UH时间60S下过电压不造成试验变压器绝缘损坏，此时波形畸变率≤5%

（8）绝缘水平：低压端工频耐5KV/min

（9）介质损耗：≤0.5%

（10）局部放电量：100%UH下小于5PC，80%UH下小于3PC

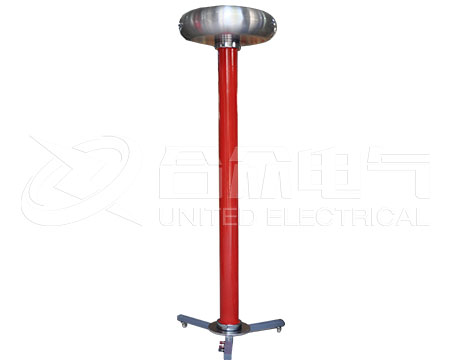

4、耦合电容器

（1）额定电压：100-500KV

（2）电容量：500-1000PF

（3）分压比：1000:1

（4）介质损耗：<0.2%

（5）测量精度：≤±1%

5、隔离滤波变压器

（1）输入电压：200-600V±10%

（2）输出电压：200-600V±10%

（3）额定容量：10-500KVA

（4）空载损耗：≤5%

（5）阻抗电压：≤5%

（6）阻尼电阻功率：20-10000W

（7）衰减特性：10KHZ-100KHZ>20DB,100KHZ-30MHZ>60DB

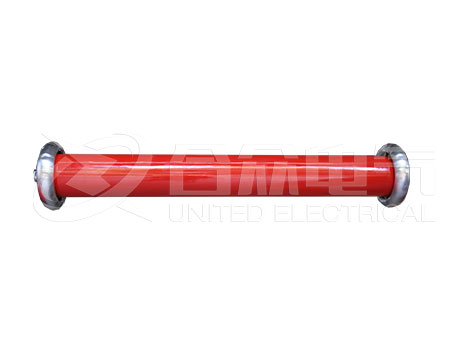

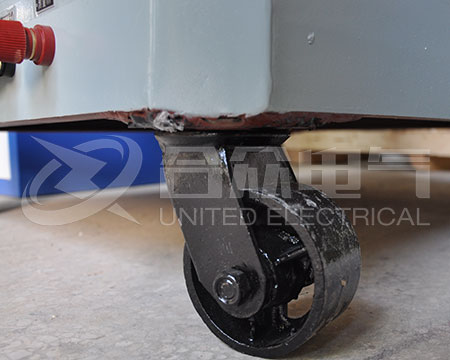

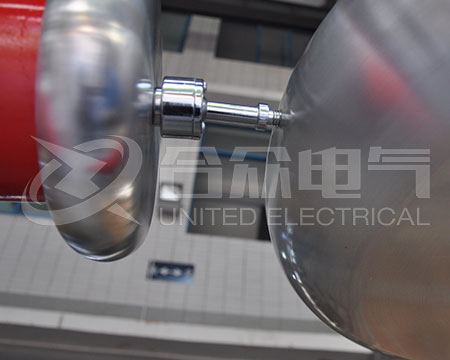

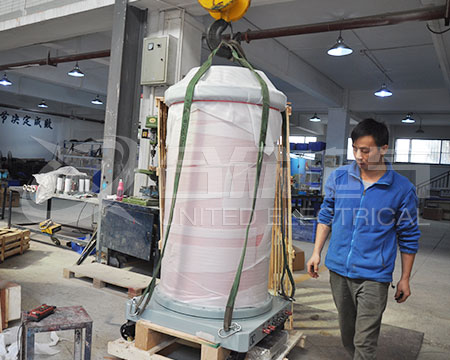

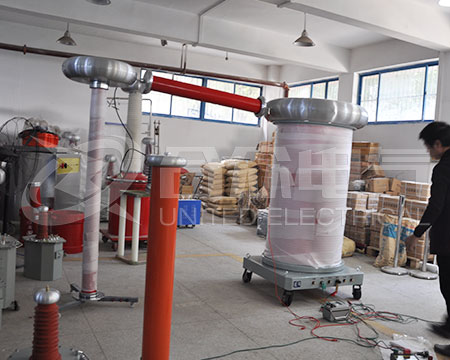

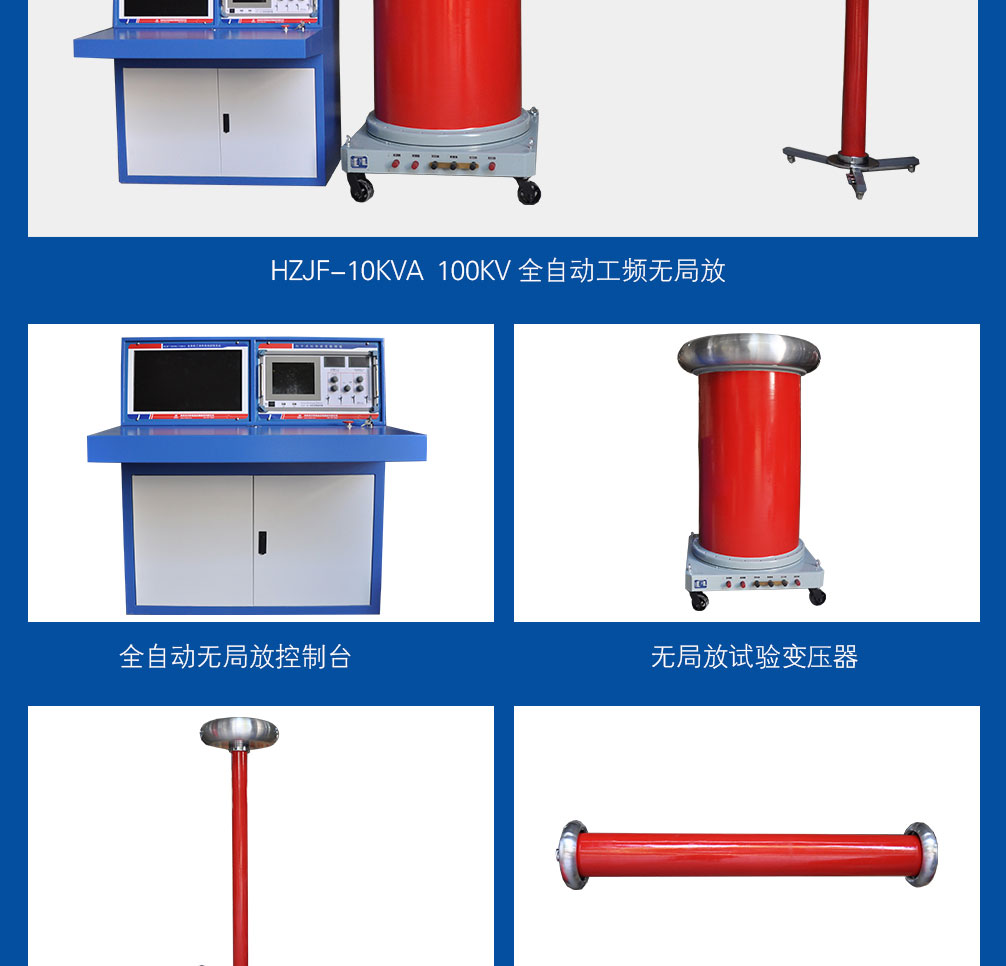

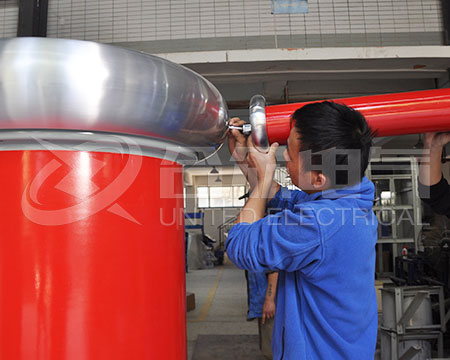

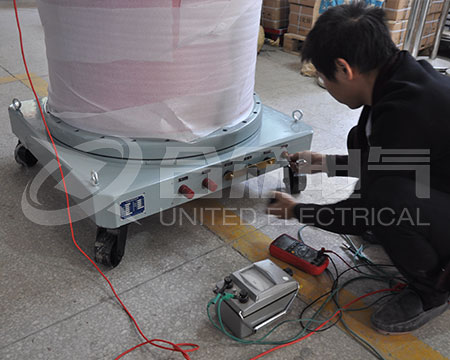

• 无局放试验变压器试验现场

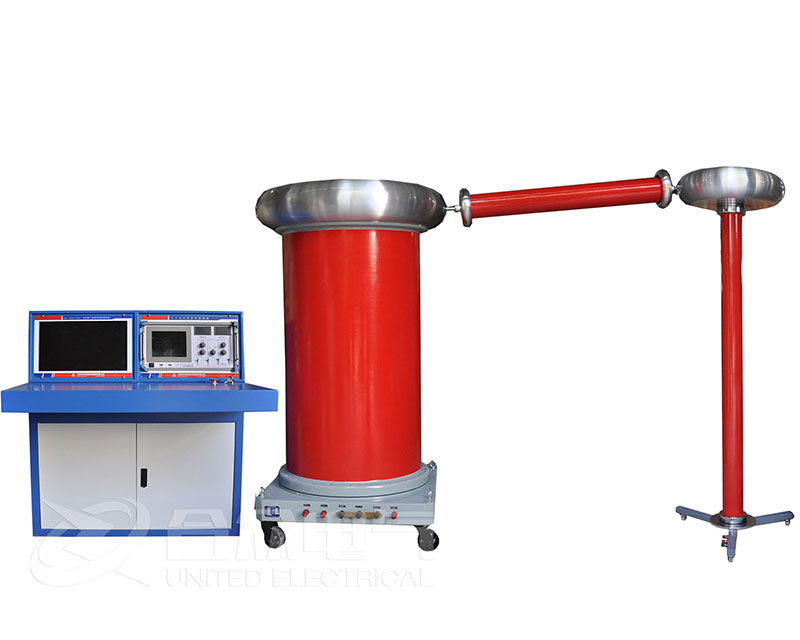

• 无局放耐压试验装置 YDW-5KVA-10KV
• 无局放耐压试验装置
• YDW-10KVA-50KV智能无局放试验装置

武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

我们将严格按照《质量及售后服务承诺书》执行相关产品服务，切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!

我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！

注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问，欢迎致电：400-027-8848。
