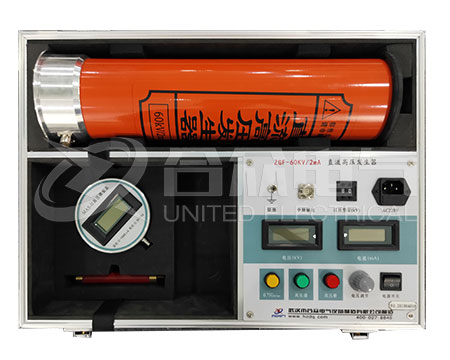

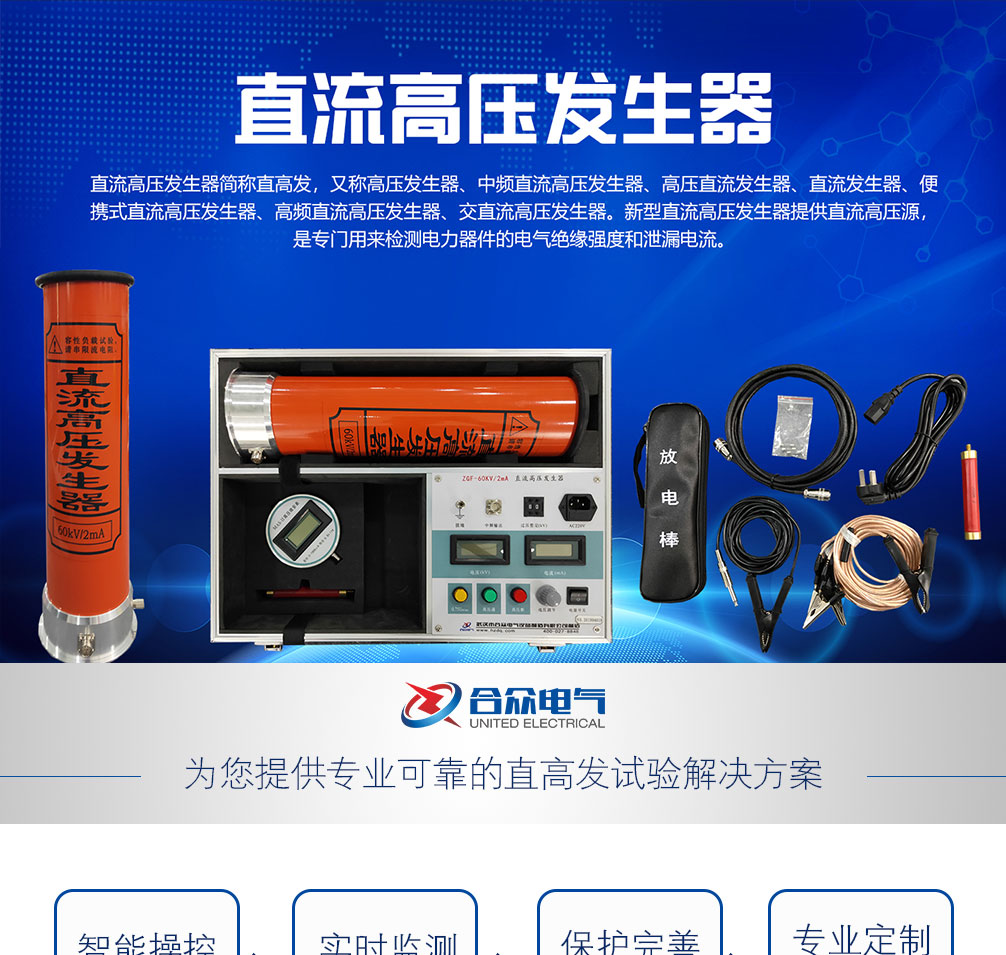

一、产品概述：
直流高压发生器，采用高频倍压电路，率先应用新的PWM高频脉宽调制技术，闭环调整，采用了电压大反馈，使电压稳定度大幅度提高。并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施。使直流高压发生器实现了高品质、便携式，并能承受额定电压放电而不损坏。用于研究电气设备直流精电及换流站设备和绝缘材料在直流高电压下的绝缘强度、直流愉电线路电晕和离子流及其效应以及进行交、直流电力设备的泄漏电流试验。另外还可以作为其它高压试验设备如冲击电压发生器、冲击电流发生器、振荡回路等的电源。
广泛适用于电力部门、厂矿企业动力部门、科研单位、铁路、化工、发电厂等对氧化锌避雷器、磁吹避雷器、电力电缆、发电机、变压器、开关等设备进行直流高压试验。
二、产品特点：
1、直流高压发生器采用计算机控制技术，控制AIPWM脉宽调制、测量、?；ぜ跋允?，在LCD显示屏上显示输出直流高压电压、电流、电压设定、电流设定、计时及?；ば畔?，并带有USB接口和打印机可实时存储或者打印试验数据。
2、首创智能接地不良?；ぜ氨ňδ埽ń拥夭涣疾荒苌梗?，并可单次解除接地不良?；けňδ埽ㄈ绮捎梅⒌缁魑缭椿蛳殖〗拥夭涣嫉钥墒匝榈那榭鱿拢?。增加了急停按钮，大大提高了操作人员在作业过程中安全性。
3、采用智能倍压电路，使控制箱和倍压筒体体积和重量有了较大的减小，更便于现场使用。应用AIPWM技术，对PWM技术的不准确线性度进行了调整，使仪器精度得到了大幅度提高。并采用AI技术设定过压?；ず凸鞅；と〈耸植ε炭刂荒苌瓒ǖ缪怪?，不能设定电流值及电压飘移的问题；并根据电磁兼容性理论，采用特殊屏蔽、隔离和接地等措施使直流高压发生器实现了高品质，能承受额定电压放电而不损坏机器。
|
规格 技术参数 |
60/2 |
100/2 |
120/2 |
160/2 |
200/2 |
200/5 |
200/10 |
100/200 3/2 |
200/300 3/2 |
|
输出电压（KV） |
60 |
100 |
120 |
160 |
200 |
200 |
200 |
100/200 |
200/300 |
|
输出电流（mA） |
2 |
2 |
2 |
2 |
2 |
5 |
10 |
3/2 |
3/2 |
|
输出功率（W） |
120 |
200 |
240 |
320 |
400 |
1000 |
2000 |
400 |
600 |
|
充电电流（mA） |
3.0 |
3.0 |
3.0 |
3.0 |
3.0 |
6.5 |
12.0 |
4.5/3.0 |
4.5/3.0 |
|
机箱重量（kg） |
4.3 |
4.3 |
4.3 |
4.3 |
4.3 |
4.5 |
5.0 |
4.5 |
8.1 |
|
倍压筒高度(mm) |
Φ80 ×500 |
Φ80 ×620 |
Φ80 ×770 |
Φ80 ×770 |
Φ110 ×770 |
Φ110 ×880 |
Φ180 ×880 |
Φ110 ×800 |
Φ110 ×1350 |
|
倍压重量(kg) |
6.3 |
6.8 |
6.8 |
7.2 |
7.2 |
7.6 |
11.2 |
7.5 |
12.6 |
|
高压极性 |
负电压极性，零电压启动，连续可调 |
||||||||
|
电压测量精度 |
1.0%(满度)±1个字，最高分辨率0.1%KV |
||||||||
|
电流测量精度 |
1.0%(满度)±1个字，最高分辨率0.1%uA |
||||||||
|
波纹系数 |
≤1.0% |
||||||||
|
电压稳定度 |
随机波动，电源电压变化±10%时≤0.5% |
||||||||
|
过载能力 |
空载电压可超出额定电压10%使用十分钟最大充电电流为1.5倍额定电流 |
||||||||
|
电源 |
单相交流50赫兹220伏±10% |
||||||||
|
工作方式 |
间断使用；额定负载30分钟；1.1倍额定电压使用：10分钟 |
||||||||
|
工作环境 |
温度：-15～50℃ |
||||||||
|
|
相对湿度：室温为25℃时不大于90%（无凝露） |
||||||||
|
|
海拔高度：2500米以下 |
||||||||
|
带电容负荷能力 |
被试品电容量无限制 |
||||||||
|
|
可用1.5倍的额定电流充电 |
||||||||
|
操作箱特点 |
高精度0.75UDC--1mA单触按钮（精度≤1.0%） |
||||||||
|
|
过压?；げ捎貌β肷柚?，一目了然 |
||||||||
|
|
立卧两用型国际标准机箱,现场更方便 |
||||||||

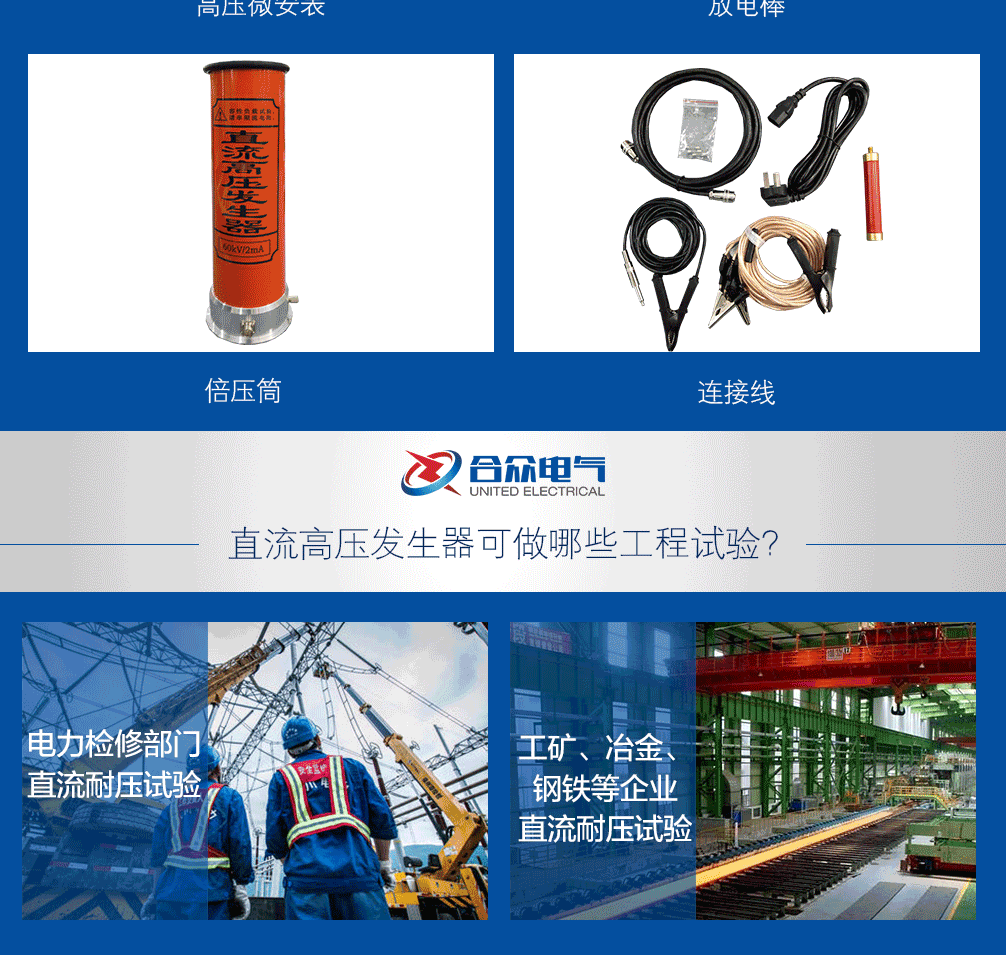

倍压桶

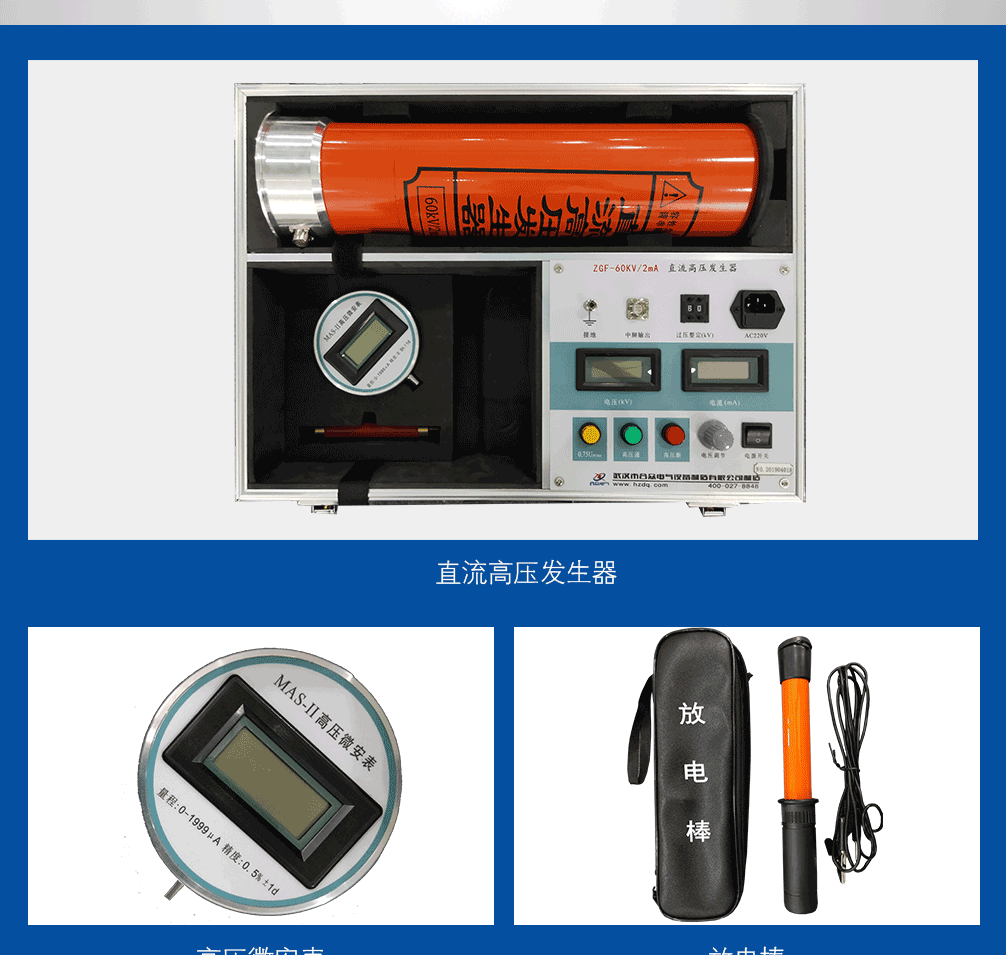

高压微安表
高压放电棒
连接线
生产过程图
生产过程图
试验现场图
试验现场图
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
|
