一、产品概述：

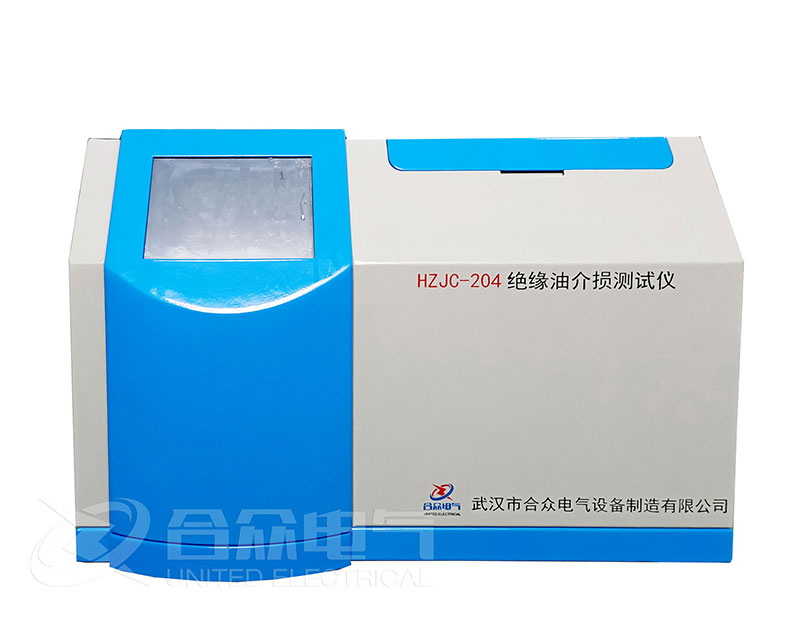

绝缘油介损测试仪，是依据GB/T5654-2007《液体绝缘材料 相对电容率、介质损耗因数和直流电阻率的测量》设计制造。用于绝缘油等液体绝缘介质的介质损耗因数和直流电阻率的测量。一体化结构，内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器、高阻计、直流高压源等主要部件。仪器内部采用全数字技术，全部智能自动化测量，配备了大屏幕5.7寸TFT纯彩液晶触控显示器，全中文菜单，测试结果可以自动存储并打印输出，操作人员不需专业培训就能熟练使用。

二、产品特点：

1、油杯采用符合国标GB/T5654-2007的三电极式结构，极间间距2mm，可消除杂散电容及泻漏对介损测试结果的影响。

2、绝缘油介损测试仪，采用中频感应加热，PID控温算法。该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点，使温度严格控制在预设温度误差范围以内。

3、内部标准电容器为SF6充气三点极式电容，该电容的介损及电容量不受环境温度、湿度等影响，使仪器精度在长时间使用后仍然得到保证。

4、完善的?；すδ?。当有过压、过流、高压短路时，仪器能迅速切断高压，并发出警告信息。当温度传感器失效或没有连接时，发出警告信息。

在中频感应加热炉内设有限温继电器，当温度超过120度时，继电器释放，加热停止。

5、试验参数设置方便。温度设置范围0～120℃，交流电压设置范围200～2200V，直流电压设置范围0～500V。

6、采用大屏幕TFT纯彩液晶触控显示器，显示清晰。只需简单设置，仪器即可自动进行测试。并自动存储和打印测试结果。

7、自带实时时钟，测试日期、时间可随测试结果保存、显示、打印。

8、空电极杯校准功能。测量空电极杯的电容量和介质损耗因数，以判断空电极杯的清洗和装配状况。校准数据自动保存，以利于相对电容率和直流电阻率的精确计算。

9、仪器以RAM9平台为核心，测试精度高、速度快。

电源电压：AC 220V±10%

电源频率：50Hz/60Hz ±1%

测量范围：电容量 5pF～200pF，相对电容率  1.000～30.000，介质损耗因数 0.00001～100

直流电阻率  2.5 MΩm～20 TΩm

测量精度：相对电容率 ±（1～10）%读数，介质损耗因数±(5%读数±0.0002)，直流电阻率  ±10%读数

分 辨  率：电容量 0.01pF，相对电容率  0.001，介质损耗因数0.00001

测 温范围：0～120℃

温度测量误差：±0.5℃

交流实验电压：200～2200V 连续可调，频率50Hz

直流试验电压：0～500V 连续可调

功     耗：100W

外 型尺寸： 460mm× 370mm×330mm

总  重  量：  25Kg

武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。

我们将严格按照《质量及售后服务承诺书》执行相关产品服务，切我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!

我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！

注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。

本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。

如有任何疑问，欢迎致电：400-027-8848。
