一、产品概述：

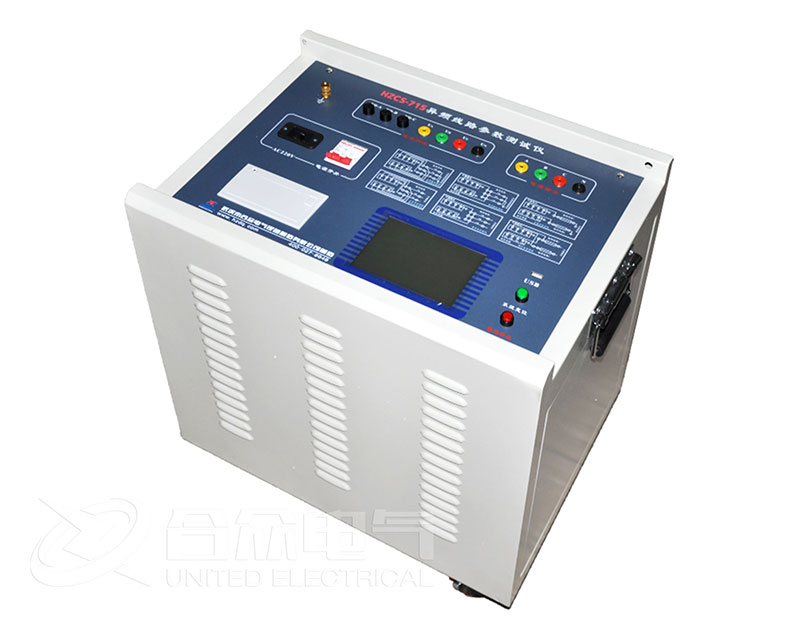

线路参数测试装置 HZCS-716 输电线路参数测试仪，能够准确测量各种高压输电线线路(架空、电缆、架空电缆混合、同杆多回架设的工频参数（正序电容、正序阻抗、零序电容、零序阻抗、互感和耦合电容等），完全满足《110千伏及以上送变电基本建设工程启动验收规程》、DL/T559-94《220-500kV电网继电?；ぷ爸迷诵姓ü娉獭?、《GB50150-2006》的规定要求。
仪器采用一体化结构，内置变频电源?？?，可变频调压输出电源。采用数字滤波技术，避开了工频电场对测试的干扰，从根本上解决了强电场干扰下准确测量的难题。
二、产品特点：
一体化结构，体积小、重量轻，内部高度集成化，把传统测量方法中将近一卡车的设备器材全部集成在一体化主机箱内；是目前国内同等产品当中体积小、重量轻的；为试验提供了一种简单便捷的试验手段。
接入电源简单方便，仪器所有测量过程仅仅只需接入市电220V电压即可，解决现有测量方法中现场380V电压接入不方便的麻烦。
抗感应电压能力强，内部采用独特的技术抗感应电压电路，保证仪器能够承受更高的感应电压，能够在上万伏的高感应电压下正常工作。
变频技术、精准测量，抗干扰能力强，由仪器内部自带变频电源?？樘峁┮瞧鞑饬渴涑龅缭?，频率可变为45Hz或55Hz，并采用数字滤波技术，有效地避开了现场各种工频干扰信号，使仪器实现高精度、准确可靠的测量。
DSP高速处理器，精准快速，仪器内部采用专业的DSP快速数字信号处理器作为处理核心，在保证测量数据精准的前提下，大大的提升了仪器本身的运算处理能力。
操作简单，外部接线简单，正序阻抗、零序阻抗、正序电容、零序电容在测试端仅需一次接入被测线路的引下线就可以完成全部的测量；解决了现有测试手段存在的测试接线倒换烦琐、抗干扰、稳定度、精度等方面存在的问题；避免因改接线时感应电压对实验人员的伤害。
海量数据存储，仪器内部配备有日历芯片和大容量存储器，能将检测结果按时间顺序保存，随时可以查看历史记录，并可以打印输出。
科学先进的数据管理，仪器数据可以通过U盘导出，可在PC机上通过我公司专用软件，查看和管理数据并可生成工作报告。
全触摸液晶显示，操作简单，仪器配备了高端的全触摸液晶显示屏，大显示界面所有操作步骤中文菜单显示，每一步都非常清楚，操作人员不需要额外的专业培训就能使用。轻轻触摸一下就能完成整个过程的测量，是目前非常理想的智能型测量设备。
|
序号 |
项目 |
标准参数值 |
||||
|
1 |
主机部分 |
屏幕 |
触摸显示器；10.1寸， 分别率：1920*1080， 触摸控制 |
|||
|
2 |
接口 |
电源接口：1个。USB 接口 ：1个 。 |
||||
|
3 |
软件 |
自带基于windows系统下的数据分析软件系统 |
||||
|
4 |
电源 |
AC 220V±10%（发电机可用） |
||||
|
5 |
存储器方式及大小 |
支持U盘及CF卡进行数据存储，可存储3800 组 |
||||
|
6 |
电源输出 |
最大输出电压 |
AC300V |
|||
|
7 |
电压精度 |
0.2% |
||||
|
8 |
电流精度 |
0.2% |
||||
|
9 |
最大输出电流 |
8A |
||||
|
10 |
输出频率 |
45Hz、55Hz |
||||
|
11 |
干扰电流 |
小于40A |
||||
|
12 |
测量范围 |
电容 |
0.01-60μF |
|||
|
13 |
阻抗 |
0.01-600Ω |
||||
|
14 |
阻抗角 |
0.01°-360° |
||||
|
15 |
测量准确度 |
电容：≥1μF时，±1%读数±0.01μF； ＜1μF时，±2%读数±0.01μF； |
||||
|
16 |
电阻：≥1Ω时，±1%读数±0.01Ω； ＜1Ω时，±2%读数±0.01Ω； |
|||||
|
17 |
阻抗角：±0.02°（电压＞1.0V）； ±0.03°(电压:0.2V-1.0V)； |
|||||
|
18 |
测量分辨率 |
电容 |
0.0001μF |
|||
|
19 |
阻抗 |
0.0001Ω |
||||
|
20 |
阻抗角 |
0.0001° |
||||
|
21 |
结构 |
一体式 |
||||
|
22 |
抗干扰原理 |
变频法 |
||||
|
23 |
外观尺寸 |
450（L）*380（W）×430（H） |
||||
|
24 |
重量 |
40Kg |
||||
工作温度：-30℃～+50℃
贮存运输温度：-30℃～+60℃
湿度：参比温度为25℃，5%至95%相对湿度、无凝露状态, 储存运输的湿度不大于95%
|
1 |
仪器主机 |
台 |
1 |
|
2 |
笔记本电脑 |
台 |
1 |
|
3 |
附件箱 |
个 |
1 |
|
4 |
AC220V电源线 |
根 |
1 |
|
5 |
测试输出线 |
根 |
3 |
|
6 |
电压输入线 |
根 |
3 |
|
7 |
地线 |
根 |
1 |
|
8 |
使用说明书 |
份 |
1 |
|
9 |
出厂合格证 |
份 |
1 |
|
10 |
保险管 |
个 |
3 |
|
11 |
打印纸 |
卷 |
3 |
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
|
