电容式电压互感器(CVT)在进行校验时，试验频率必须在50Hz的条件下进行，同时现场地理条件复杂，传统的实验装置已经很难满足现场搬运、试验的要求，HZBP型CVT铁磁谐振试验装置是国内用于现场校验的可调式谐振装置，已广泛用于国内500kV及以下的电容式电压互感器的现场校验。执行标准：GB50150-2006,DL/T849.6-2004。
产品别名： 谐振升压装置、变频谐振、变频串联谐振、串联谐振、串联谐振变压器、串联谐振试验设备。

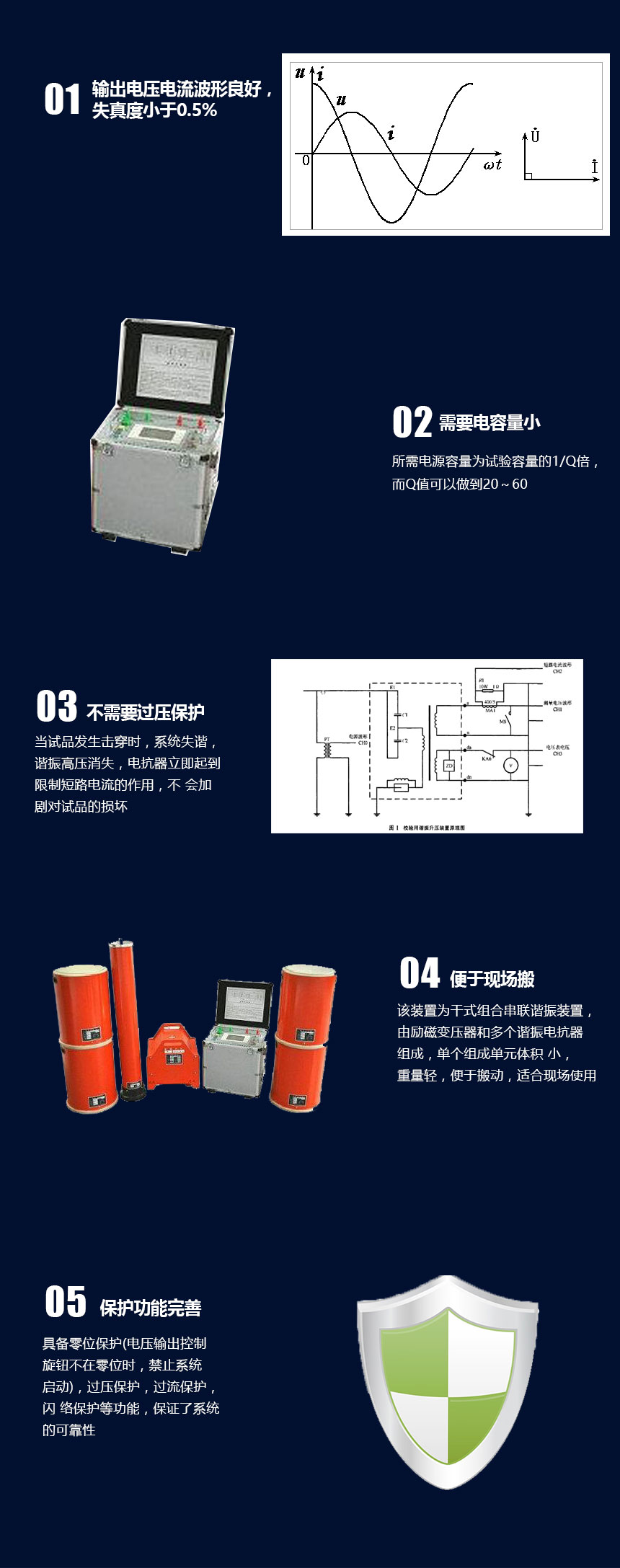

二、产品特点：
1、输出电压电流波形良好，失真度小于0.5%
2、需要电容量小，所需电源容量为试验容量的1/Q倍，而Q值可以做到20～60
3、不需要过压?；?，当试品发生击穿时，系统失谐，谐振高压消失，电抗器立即起到限制短路电流的作用，不 会加剧对试品的损坏
4、便于现场搬，该装置为干式组合串联谐振装置，由励磁变压器和多个谐振电抗器组成，单个组成单元体积 小，重量轻，便于搬动，适合现场使用
5.?；すδ芡晟?，具备零位?；?电压输出控制旋钮不在零位时，禁止系统启动)，过压?；?，过流?；?，闪 络?；さ裙δ?，保证了系统的可靠性
|
产品型号 |
35/0.5 |
66/0.5 |
110/0.5 |
110/1 |
220/0.5 |
220/1 |
330/0.5 |
330/1 |
500/0.5 |
500/1 |
|
调压控制箱容量 |
5KVA |
5KVA |
5KVA |
5KVA |
6KVA |
10KVA |
10KVA |
15KVA |
10KVA |
15KVA |
|
额定高压(KV) |
24.2 |
45.7 |
76.2 |
76.2 |
152.4 |
152.4 |
209.6 |
228.6 |
303.1 |
346.4 |
|
电抗器数量 |
1 |
1 |
2 |
2 |
4 |
4 |
6 |
4 |
8 |
6 |
|
单台电抗器耐压 |
40KV |
50KV |
40KV |
40KV |
40KV |
40KV |
60KV |
40KV |
40KV |
60KV |
|
单台电抗器容量 |
20KVA |
25VA |
20KVA |
40KVA |
20KVA |
40KVA |
20KVA |
60KVA |
20KVA |
60KVA |
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
变频谐振装置 |
1 |
套 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
产品型号 |
35/0.5 |
66/0.5 |
110/0.5 |
110/1 |
220/0.5 |
220/1 |
330/0.5 |
330/1 |
500/0.5 |
500/1 |
|
调压控制箱容量 |
5KVA |
5KVA |
5KVA |
5KVA |
6KVA |
10KVA |
10KVA |
15KVA |
10KVA |
15KVA |
|
额定高压(KV) |
24.2 |
45.7 |
76.2 |
76.2 |
152.4 |
152.4 |
209.6 |
228.6 |
303.1 |
346.4 |
|
电抗器数量 |
1 |
1 |
2 |
2 |
4 |
4 |
6 |
4 |
8 |
6 |
|
单台电抗器耐压 |
40KV |
50KV |
40KV |
40KV |
40KV |
40KV |
60KV |
40KV |
40KV |
60KV |
|
单台电抗器容量 |
20KVA |
25VA |
20KVA |
40KVA |
20KVA |
40KVA |
20KVA |
60KVA |
20KVA |
60KVA |
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
变频谐振装置 |
1 |
套 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
更多 CVT铁磁谐振试验装置 CVT-411 相关的技术方案，及使用操作方法说明书，正在更新中.....
您也可以直接点击在线客服联系我们，或拨打免费服务热线：400-027-8848，获取更多 CVT铁磁谐振试验装置 CVT-411 相关技术方案及服务支持。
