一、产品概述：
HZTC-II互感器现场校验仪用于PT、CT的误差及阻抗、导纳测试。满足国家JJG313-94《测量用电流互感器检定规程》和JJG314-94《测量用电压互感器检定规程》的要求。执行标准：JJG169-2010，JJG1021-2007，ZBY354-1985
产品别名： 电流、电压互感器现场校验仪、便携式互感器现场校验仪、电流互感器现场校验仪、电压互 感器现场校验仪
二、产品特点：

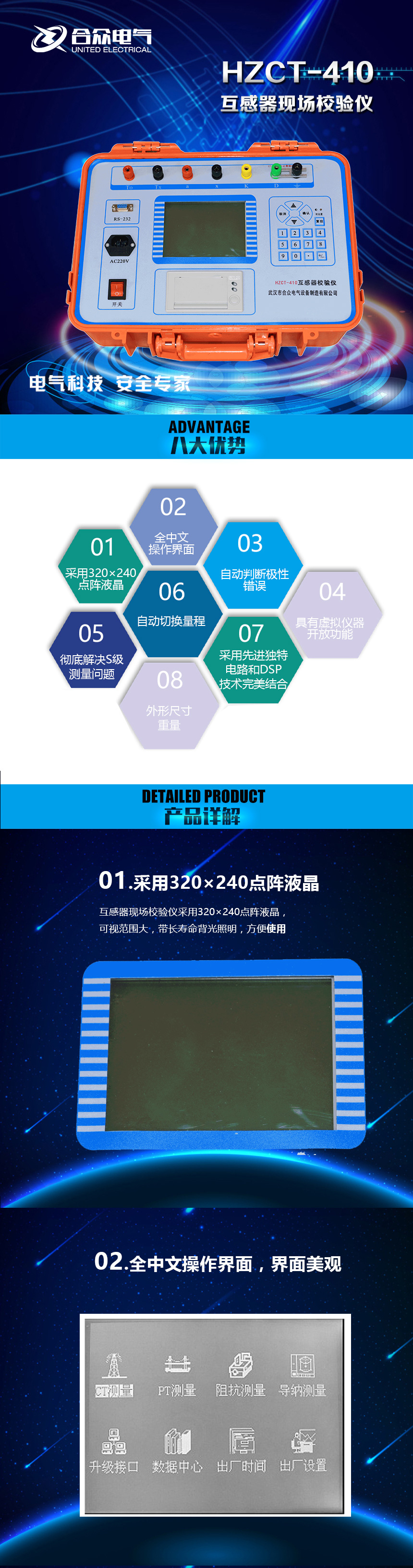

1、互感器现场校验仪采用320×240点阵液晶，可视范围大，带长寿命背光照明，方便使用
2、全中文操作界面，界面美观
3、百分表、比差、角差采用特大字体显示，方便用户观测
4、本公司生产的智能型互感器校验仪完全满足JJG314-1993和JJG314-1994要求，自动采样

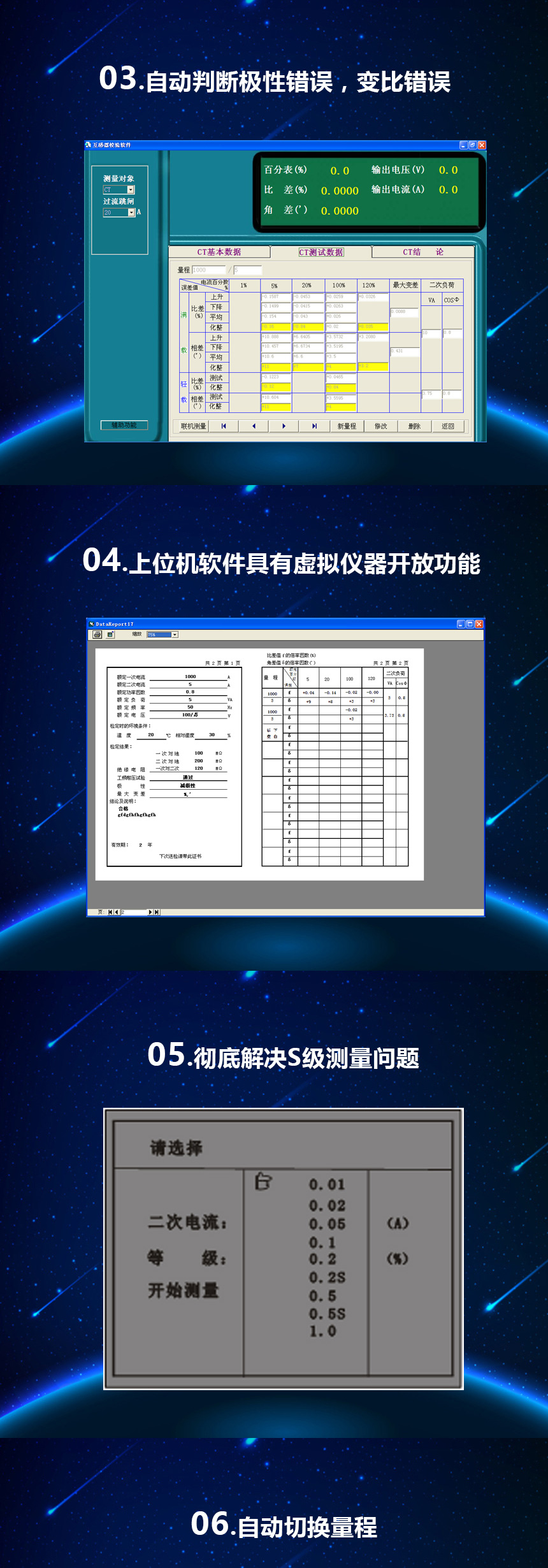

5、自动判断极性错误，变比错误
6、上位机软件具有虚拟仪器开放功能
7、彻底解决S级测量问题
8、自动切换量程

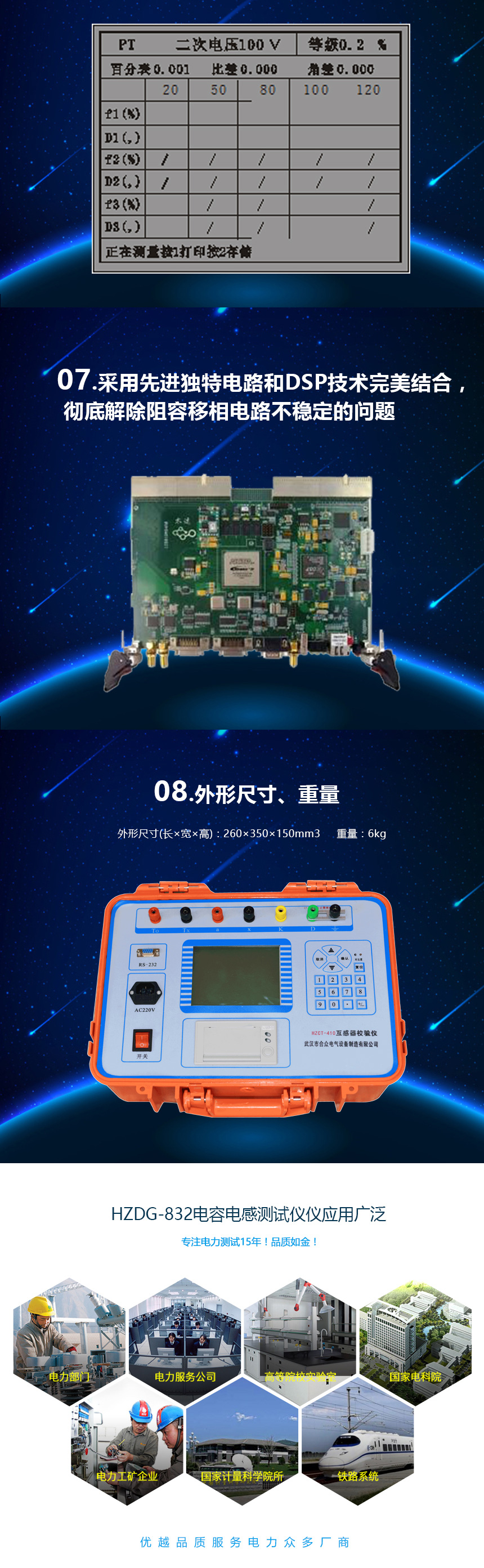

9、采用先进独特电路和DSP技术完美结合，彻底解除阻容移相电路不稳定的问题
10、功耗：<15VA(不带微型打印机)，<25VA(带微型打印机)
11、谐波抑制比：>40db
12、外形尺寸(长×宽×高)：260×350×150mm3
13、重量：6kg。
|
使用环境 |
温度 |
5℃～40℃ |
|
相对湿度 |
<80%(25℃时) |
|
|
海拔高度 |
<2500m |
|
|
电源频率 |
50Hz±0.5Hz |
|
|
电源电压 |
220V±5V |
|
|
测量范围 |
同相分量(%)：0.0001～200.0 |
分辨率：0.0001 |
|
正交分量(分)：0.001～700.0 |
分辨率：0.001 |
|
|
阻抗(Ω)：0.0001～20.0 |
分辨率：0.0001 |
|
|
导纳(ms)：0.0001～20.0 |
分辨率：0.0001 |
|
|
基本误差 |
同相分量：ΔX=±(X×2%＋Y×2%)±Dx(有1级可选) |
|
|
正交分量：ΔY=±(X×2%＋Y×2%)±Dy(有1级可选) |
X”、“Y”——仪器的显示值 |
|
|
“ Dx,Dy”——仪器的量化误差 |
||
|
Dx=2，Dy=5 |
||
|
百分表 |
2级(有1级可选) |
|
|
工作范围 |
电流 |
(1%～149%)In (In =5A)；(5%～149%)In (In =1A) |
|
电压 |
(5%～149%)Un (Un =100V，150V，100V/) |
|
|
工作负荷 |
电流 |
TO对TX＜0.12Ω cosΦ=1 |
|
电压 |
a对x＜0.25VA (100V) |
|
|
极性错误指示 |
当工作电流(电压)达到额定电流(电压)的5%以上，误差超过180%时，应有极性指示 |
|
|
变比错误指示 |
当工作电流(电压)达到额定电流(电压)的5%以上，误差超过30%而小于180%时，应有变比错误指示 |
|
|
绝缘和耐压试验及说明 |
端子TX()端子相通； 电源插座对外壳能承受1.5kV，1min耐压 |
|
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
RS232通讯线 |
1 |
根 |
|
专用测试线 |
1 |
套 |
|
接地线 |
1 |
根 |
|
保险管 |
3 |
只 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
使用环境 |
温度 |
5℃～40℃ |
|
相对湿度 |
<80%(25℃时) |
|
|
海拔高度 |
<2500m |
|
|
电源频率 |
50Hz±0.5Hz |
|
|
电源电压 |
220V±5V |
|
|
测量范围 |
同相分量(%)：0.0001～200.0 |
分辨率：0.0001 |
|
正交分量(分)：0.001～700.0 |
分辨率：0.001 |
|
|
阻抗(Ω)：0.0001～20.0 |
分辨率：0.0001 |
|
|
导纳(ms)：0.0001～20.0 |
分辨率：0.0001 |
|
|
基本误差 |
同相分量：ΔX=±(X×2%＋Y×2%)±Dx(有1级可选) |
|
|
正交分量：ΔY=±(X×2%＋Y×2%)±Dy(有1级可选) |
X”、“Y”——仪器的显示值 |
|
|
“ Dx,Dy”——仪器的量化误差 |
||
|
Dx=2，Dy=5 |
||
|
百分表 |
2级(有1级可选) |
|
|
工作范围 |
电流 |
(1%～149%)In (In =5A)；(5%～149%)In (In =1A) |
|
电压 |
(5%～149%)Un (Un =100V，150V，100V/) |
|
|
工作负荷 |
电流 |
TO对TX＜0.12Ω cosΦ=1 |
|
电压 |
a对x＜0.25VA (100V) |
|
|
极性错误指示 |
当工作电流(电压)达到额定电流(电压)的5%以上，误差超过180%时，应有极性指示 |
|
|
变比错误指示 |
当工作电流(电压)达到额定电流(电压)的5%以上，误差超过30%而小于180%时，应有变比错误指示 |
|
|
绝缘和耐压试验及说明 |
端子TX()端子相通； 电源插座对外壳能承受1.5kV，1min耐压 |
|
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
RS232通讯线 |
1 |
根 |
|
专用测试线 |
1 |
套 |
|
接地线 |
1 |
根 |
|
保险管 |
3 |
只 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
更多 互感器现场校验仪 HZCT-410 相关的技术方案，及使用操作方法说明书，正在更新中.....
您也可以直接点击在线客服联系我们，或拨打免费服务热线：400-027-8848，获取更多 互感器现场校验仪 HZCT-410 相关技术方案及服务支持。
