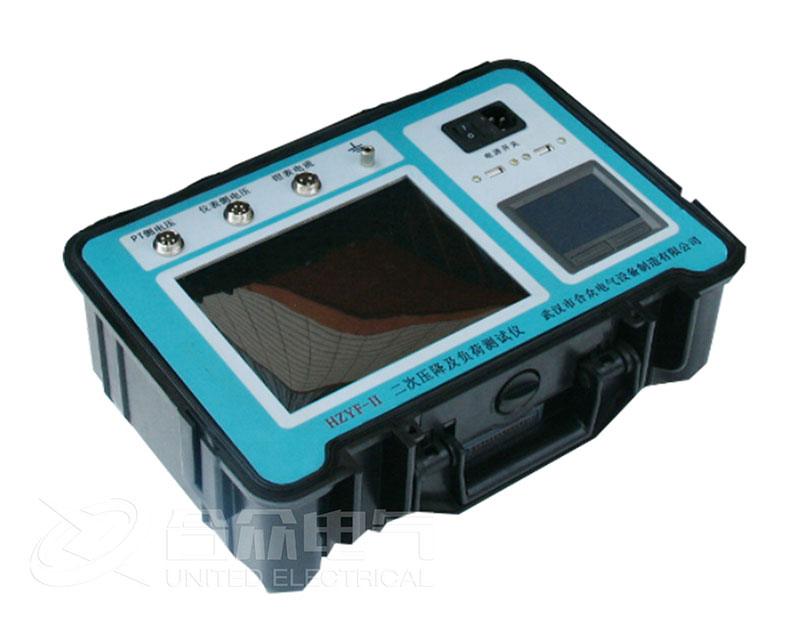

一、产品概述：
二次负荷在线测试仪，提供PT、CT二次负荷测量，电压、电流、相位频率、有功、无功、视在功率、功率因数等个电气量的测量。执行标准： DL/T448-2000 JJG169-2010
产品别称：二次负荷测试仪、互感器二次负荷在线测试仪、二次负荷测量仪、互感器二次负荷测量
二、产品特点：
1、可以实现三相三线，三相四线、单相全自动测量
2、使用工程塑料机箱，结识耐用，有效保障测试人员及系统安全
3、本公司二次负荷在线测试仪具有量程自动切换功能，保证测试精度
4、采用电子式原理线路结合DSP技术是使测试稳定性好，抗干扰能力强
5、测量完毕，自动计算和负荷相关的各项参数，便于客户分析和试验
6、采用大屏幕汉字液晶显示，所有操作均由汉字菜单提示; 数据具备掉电存贮及浏览功能，能与计算机联机传 送数据
7、采用大容量7.2V11Ah锂电池供电，对测试回路不产生任何影响，避免系统出现?；さ那榭?。同时在现场无供电电源的情况下使用
8、二次负荷测试，采用钳型电流表采样电流，不需要断开二次回路?？梢允迪植煌５缭谙卟饬?。自动切换量程 ：测量过程中可以根据测试对象数值的不同切换到不同的位置，使测量精度和显示位数得到保证
9、工作时间可以长达24小时(长)，可在充电状态下测量
10、附有轻巧充电器，方便测量，在电池电量不足的情况下可以外接充电器测量
11、仪器体积小，重量轻。
12、极宽阔的二次工作电流/电压范围。在50mA的工作电流下，能分辨1mΩ的电阻和电抗，能测试二次额定电流 为5A的S级电流互感器的在线实际负荷;在5V的工作电压下，能分辨0.001mS的电导和电纳
13、该二次负荷在线测试仪能存储480组测量数据，断电后能保持十年
14、中文界面大屏幕显示，带有RS232通讯接口。
|
环境条件 |
温度 |
－5℃～40℃ |
|
相对湿度 |
<95%(25℃) |
|
|
海拔高度 |
<2500m |
|
|
外界干扰 |
无特强震动、无特强电磁场 |
|
|
PT二次负荷测试时仪器主要技术指标 |
PT二次负荷测试 |
导纳测量范围：0.1ms～50.0ms |
|
导纳测量准确度：二次电压(50V－120V) |
||
|
△X=±(1%×X+1%×Y±2个字) |
||
|
△Y=±(1%×X+1%×Y±2个字) |
||
|
2个字——仪器的量化误差 |
||
|
电压表头 |
0.5% |
|
|
CT二次负荷测试时仪器主要技术指标 |
阻抗测量范围 |
0.1Ω～50.0Ω |
|
阻抗测量准确度 |
△X=±(1%×X+1%×Y±2个字) |
|
|
△Y=±(1%×X+1%×Y±2个字) |
||
|
2个字——仪器的量化误差 |
||
|
电流表头 |
1% |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
专用测试线 |
1 |
套 |
|
接地线 |
1 |
根 |
|
保险管 |
3 |
只 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
环境条件 |
温度 |
－5℃～40℃ |
|
相对湿度 |
<95%(25℃) |
|
|
海拔高度 |
<2500m |
|
|
外界干扰 |
无特强震动、无特强电磁场 |
|
|
PT二次负荷测试时仪器主要技术指标 |
PT二次负荷测试 |
导纳测量范围：0.1ms～50.0ms |
|
导纳测量准确度：二次电压(50V－120V) |
||
|
△X=±(1%×X+1%×Y±2个字) |
||
|
△Y=±(1%×X+1%×Y±2个字) |
||
|
2个字——仪器的量化误差 |
||
|
电压表头 |
0.5% |
|
|
CT二次负荷测试时仪器主要技术指标 |
阻抗测量范围 |
0.1Ω～50.0Ω |
|
阻抗测量准确度 |
△X=±(1%×X+1%×Y±2个字) |
|
|
△Y=±(1%×X+1%×Y±2个字) |
||
|
2个字——仪器的量化误差 |
||
|
电流表头 |
1% |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
专用测试线 |
1 |
套 |
|
接地线 |
1 |
根 |
|
保险管 |
3 |
只 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
