一、产品概述：
目前在电力系统中，大地网的接地电阻的测试目前主要采用工频大电流三极法测量。为了防止电网运行时产生的工频干扰，提高测量结果的准确性，绝缘预防性试验规程规定：工频大电流法的试验电流不得小于30A。由此，就出现了试验设备笨重，试验过程复杂，试验人员工作强度大，试验时间长等诸多问题。执行标准：GB/T17949.1-2000,DL/T475-2006。
大地网接地电阻测试仪，采用了新型变频交流电源，并采用了微机处理控制和信号处理等措施，很好的解决了测试过程中的抗干扰问题，简化了试验操作过程，提高了测试结果的精度和准确性，大大降低了试验人员的劳动强度和试验成本。
本大地网接地电阻测试仪适用于测试各类接地装置的工频接地阻抗、接触电压、跨步电压、等工频特性参数以及土壤电阻率?？刹獗涞缯镜赝?4Ω)、水火电厂、微波站(10Ω)、避雷针(10Ω)多用机型。本仪器采用异频抗干扰技术，能在强干扰环境下准确测得工频50Hz下的数据。测试电流大5A，不会引起测试时接地装置的电位过高，同时它还具有极强的抗干扰能力，故可以在不停电的情况下进行测量。
产品别名： 地网接地电阻测试仪、大地网接地电阻测试仪、大型地网接地电阻测试仪
二、产品特点：
1、测量的工频等效性好。测试电流波形为正弦波，频率仅与工频相差为5Hz，使用45Hz和55Hz两种频率进行测量
2、抗干扰能力强。本仪器采用异频法测量，配合现代软硬件滤波技术，使得仪器具有很高的抗干扰性能，测试数据稳定可靠
3、精度高?；疚蟛罱?.005Ω，可用来测量接地阻抗很小的大地网
4、功能强大?？刹饬康缌髯?，电压桩，接地电阻，跨步电压，接触电压
5、操作简单。全中文菜单式操作，直接显示出测量结果
6、大地网接地电阻测试仪布线劳动量小，无需大电流线
|
测量范围 |
0～150Ω(含电流桩阻抗) |
|
分辨率 |
0.001Ω |
|
测量误差 |
±(读数×2%+0.002Ω) |
|
最大输出电压 |
AC 400V (45Hz、55Hz，双频，正弦波) |
|
最大输出电流 |
AC 5A (45Hz、55Hz，双频，正弦波) |
|
电流输出档位 |
5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档 |
|
抗干扰能力 |
抗工频50Hz电压10V |
|
土壤电阻率测量范围 |
0-999.9Ω/M，精度：±2%，分辨率：0.01Ω/M |
|
测量线要求 |
电流线铜芯截面积≥1.5mm2 |
|
电压线铜芯截面积≥1.0mm2 |
|
|
供电电源 |
AC220V±10%，50Hz |
|
外形尺寸 |
440×350×210mm3 |
|
仪器重量 |
30kg |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|

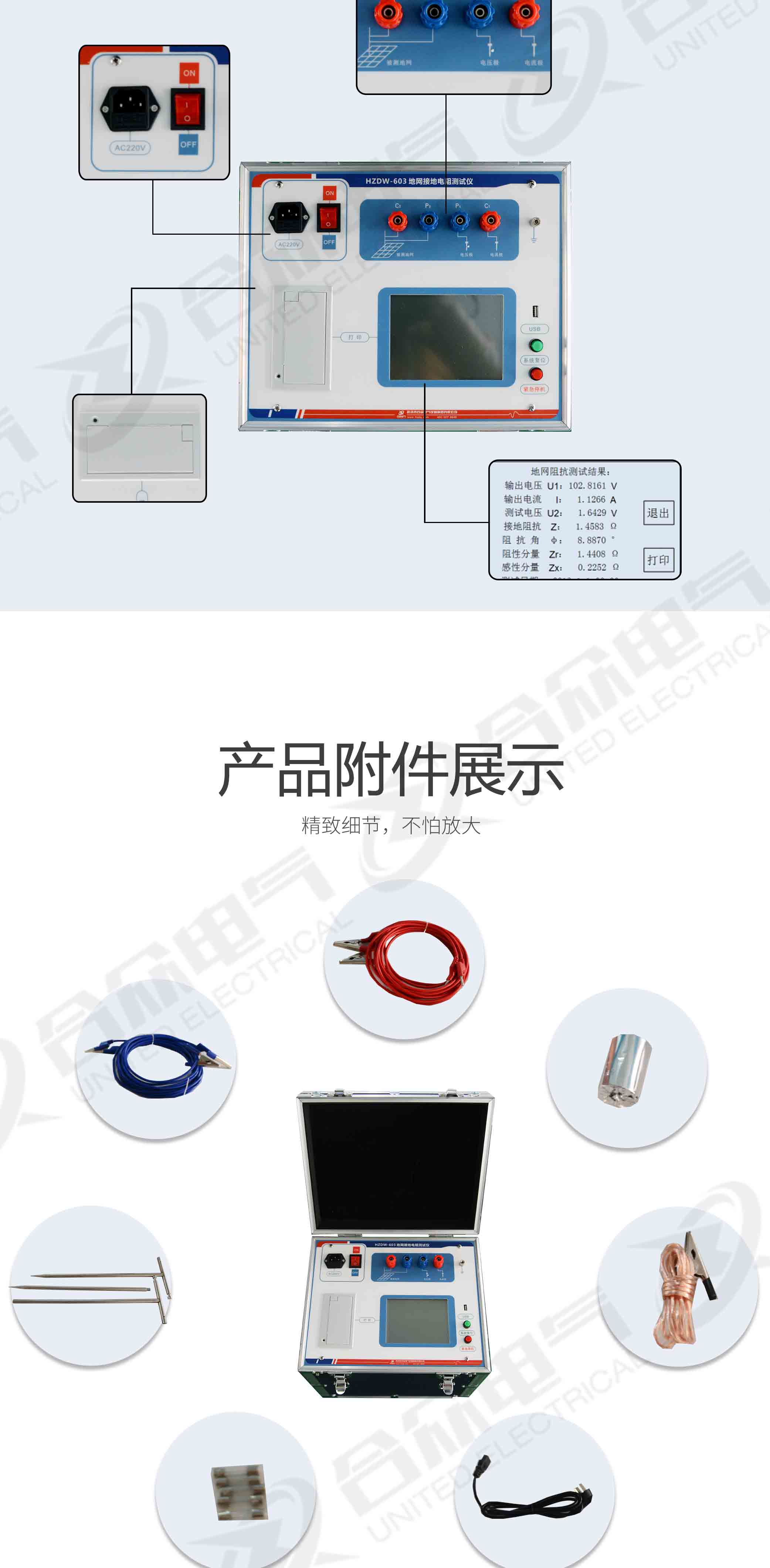

名称 |
数量 |
单位 |
|

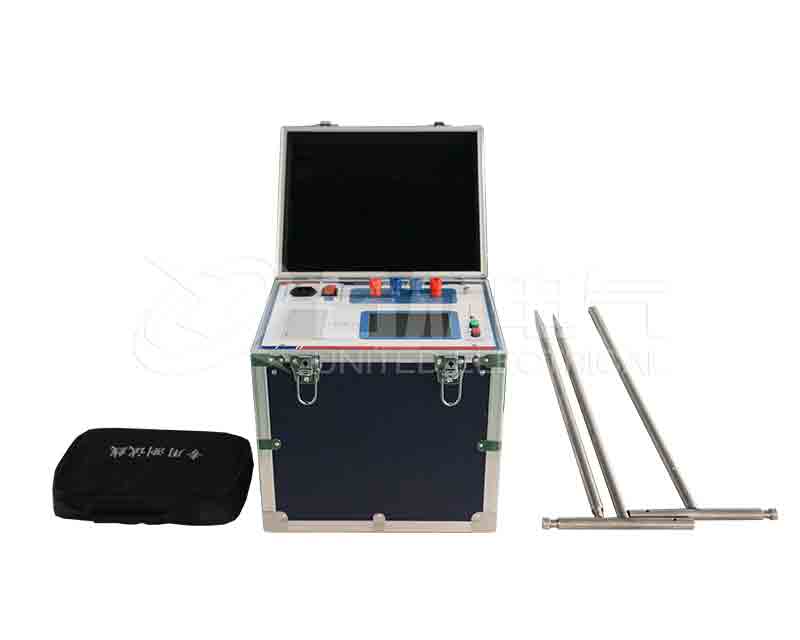

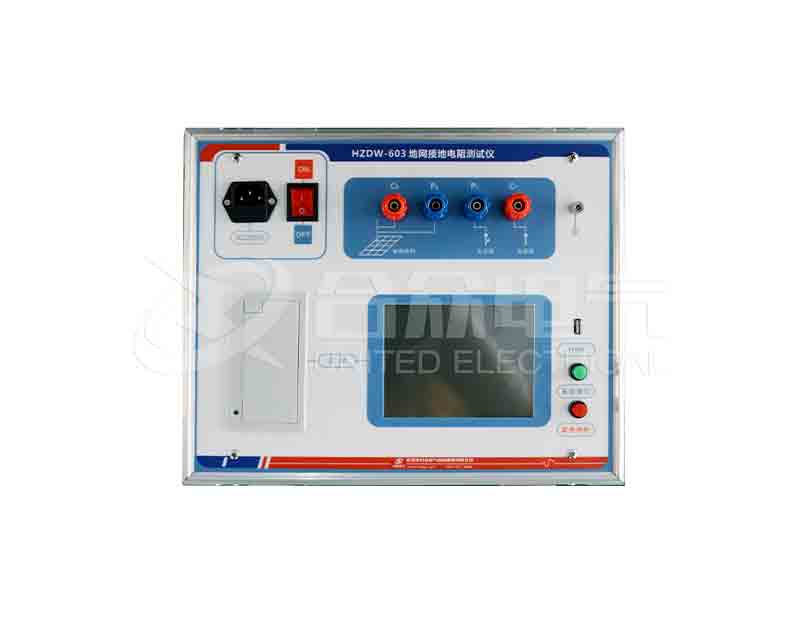

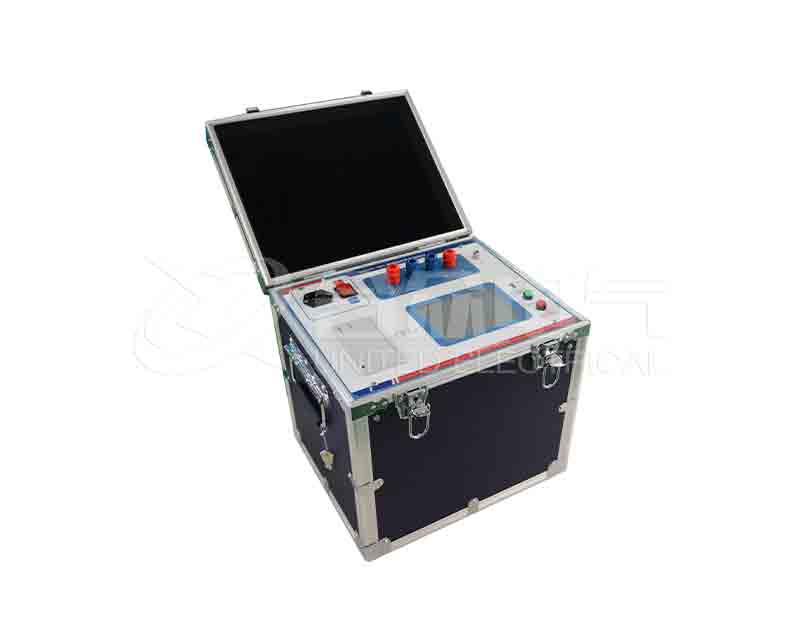

仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
参考电阻 |
1 |
套 |
|
专用测试线 |
1 |
套 |
|
地桩 |
2 |
根 |
|
保险管 |
3 |
只 |
|
打印纸 |
2 |
卷 |
|
说明书 |
1 |
本 |
|

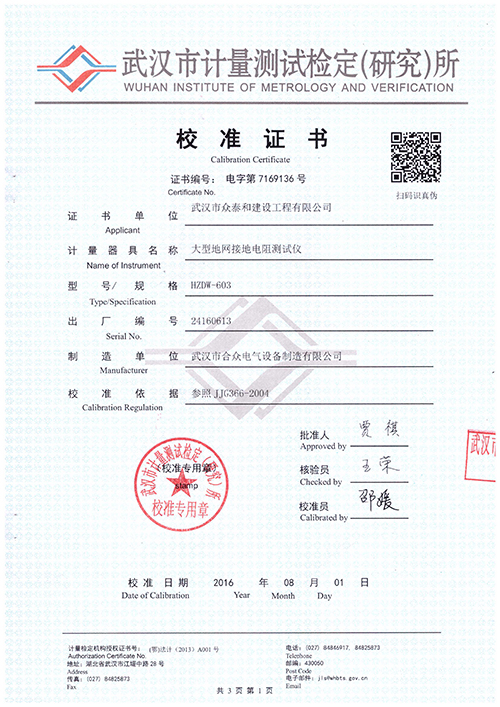

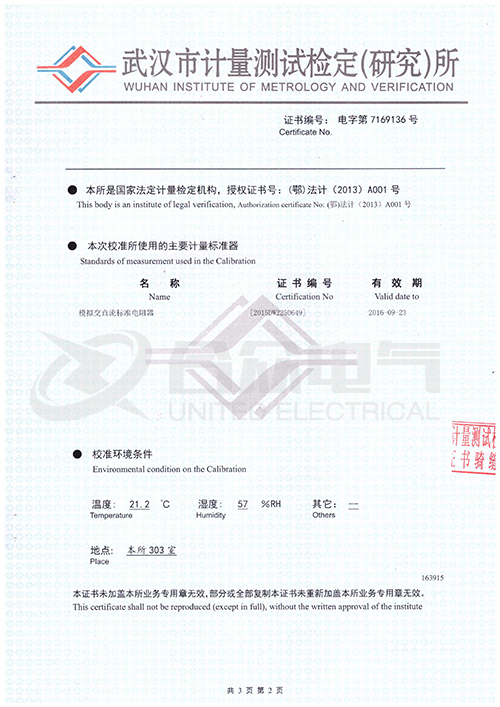

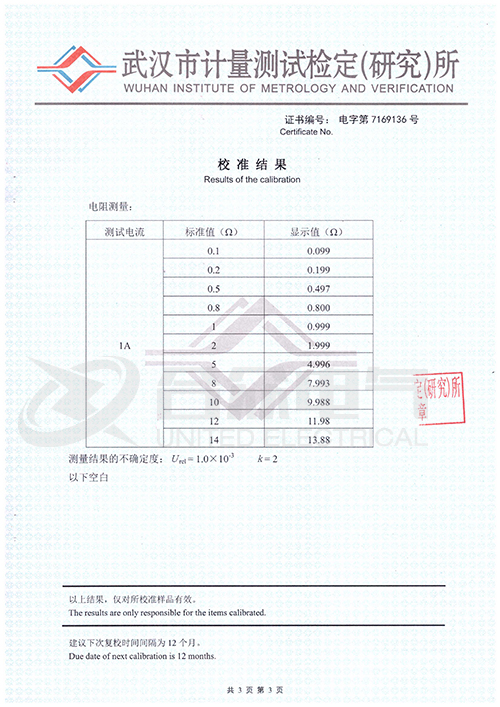

检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
测量范围 |
0～150Ω(含电流桩阻抗) |
|
分辨率 |
0.001Ω |
|
测量误差 |
±(读数×2%+0.002Ω) |
|
最大输出电压 |
AC 400V (45Hz、55Hz，双频，正弦波) |
|
最大输出电流 |
AC 5A (45Hz、55Hz，双频，正弦波) |
|
电流输出档位 |
5/4.5/4/3.5/3/2.5/2/1.5/1A，每0.5A一档，共9档 |
|
抗干扰能力 |
抗工频50Hz电压10V |
|
土壤电阻率测量范围 |
0-999.9Ω/M，精度：±2%，分辨率：0.01Ω/M |
|
测量线要求 |
电流线铜芯截面积≥1.5mm2 |
|
电压线铜芯截面积≥1.0mm2 |
|
|
供电电源 |
AC220V±10%，50Hz |
|
外形尺寸 |
440×350×210mm3 |
|
仪器重量 |
30kg |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
名称 |
数量 |
单位 |
|
仪器主机 |
1 |
台 |
|
电源线 |
1 |
根 |
|
参考电阻 |
1 |
套 |
|
专用测试线 |
1 |
套 |
|
地桩 |
2 |
根 |
|
保险管 |
3 |
只 |
|
打印纸 |
2 |
卷 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
更多 地网接地电阻测试仪 HZDW-603 相关的技术方案，及使用操作方法说明书，正在更新中.....
