一、产品概述：

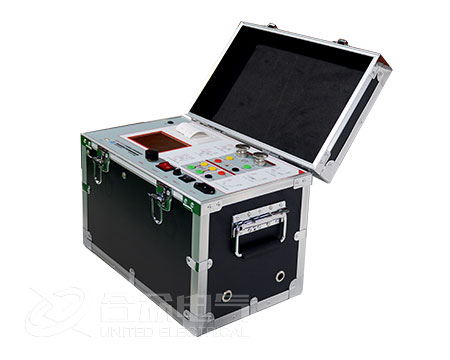

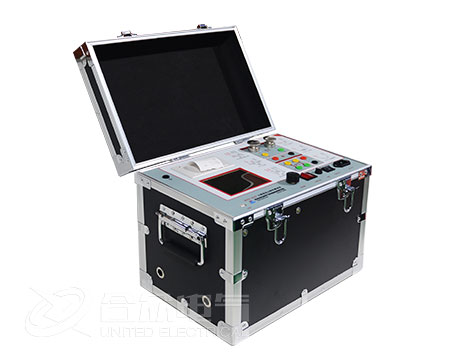

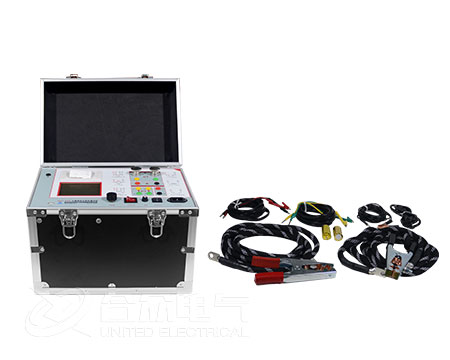

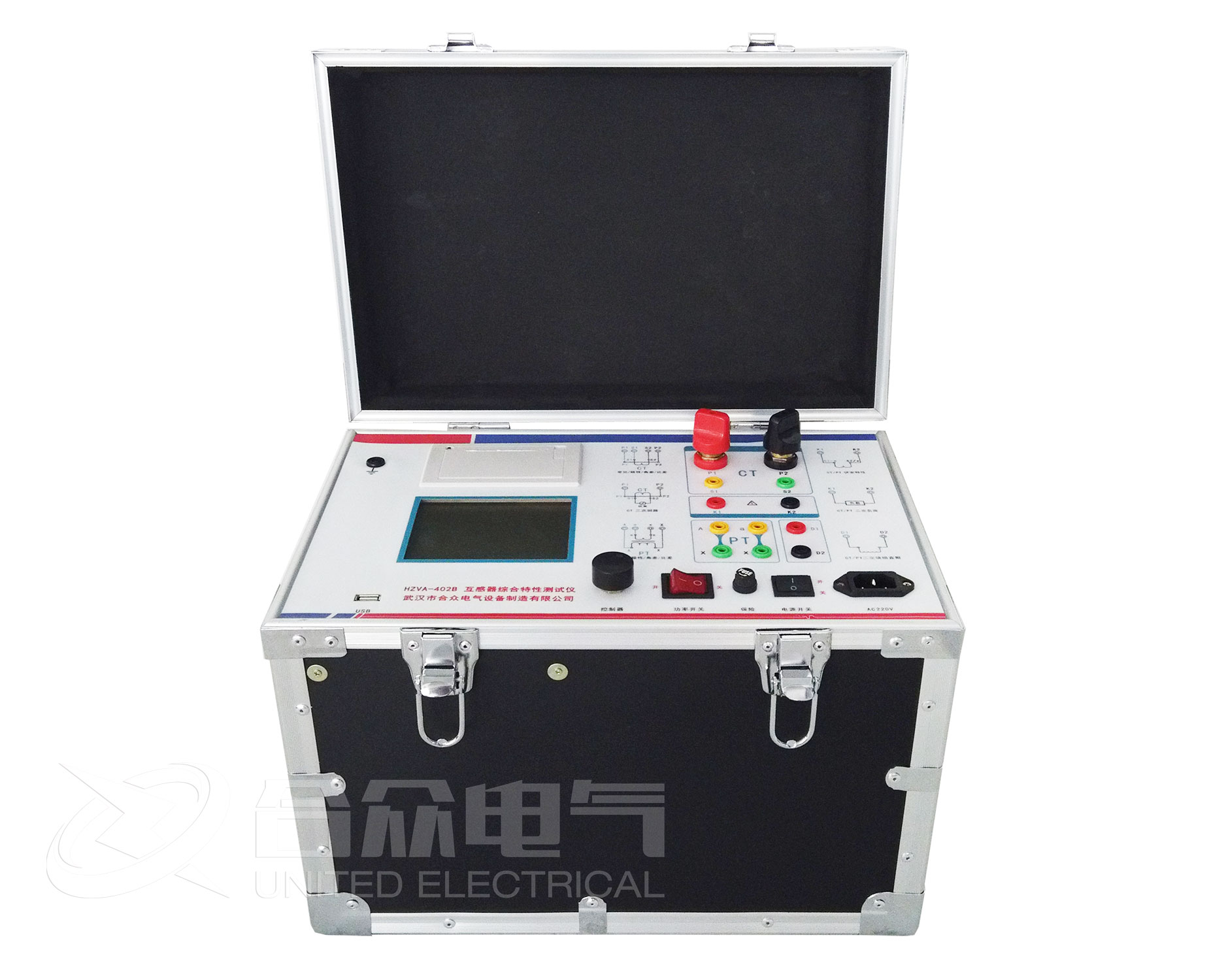

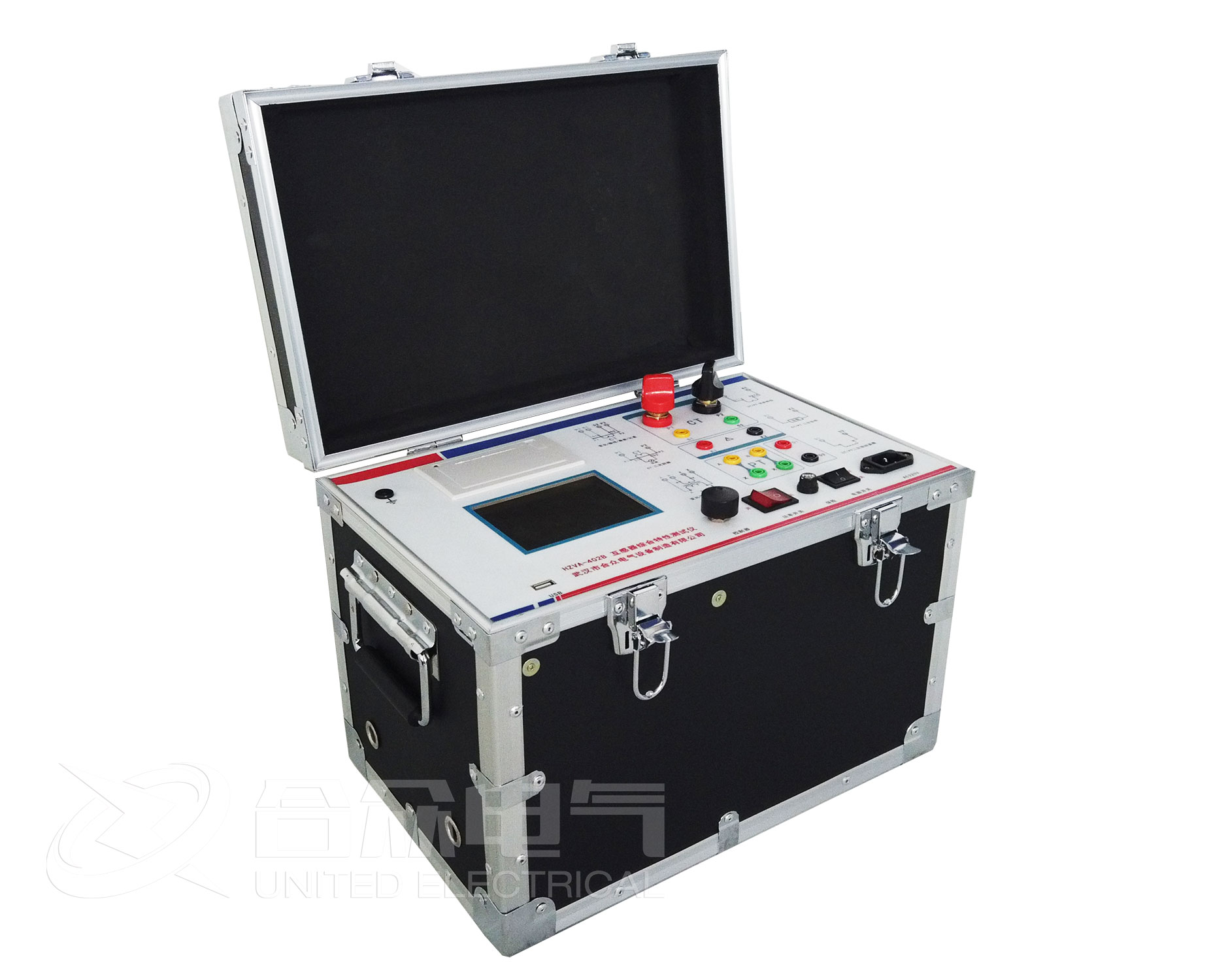

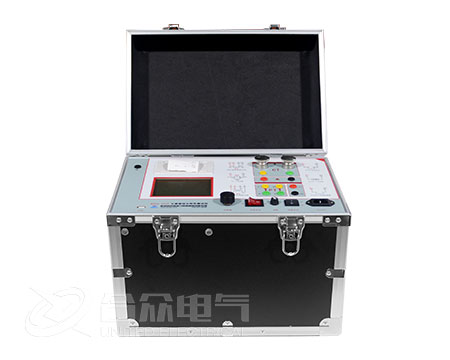

互感器综合特性测试仪 HZVA-402D 互感器特性测试仪，设计用于对?；だ?、计量类CT/PT进行自动测试，适用于实验室也适用于现场检测。
产品别称：互感器伏安特性测试仪、互感器伏安特性综合测试仪、伏安特性测试仪、伏安特性综合测试仪、伏安特性变比极性测试仪、互感器伏安特性变比极性测试仪、伏安特性变比极性综合测试仪、互感器伏安特性变比极性综合测试仪、PT伏安特性综合测试仪、CT伏安特性综合测试仪、CT伏安特性测试仪、PT伏安特性测试仪、CT/PT特性综合测试仪。
测试仪主要测试功能：
|
CT（?；だ?、计量类） |
PT |
|
? 伏安特性（励磁特性）曲线 |
? 伏安特性（励磁特性）曲线 |
|
? 自动给出拐点值 |
? 自动给出拐点值 |
|
? 自动给出5%和10%的误差曲线 |
? 变比测量 |
|
? 变比测量 |
? 极性判断 |
|
? 比差测量 |
? 比差测量 |
|
? 相位（角差）测量 |
? 相位（角差）测量 |
|
? 极性判断 |
? 交流耐压测试 |
|
? 一次通流测试 |
? 二次负荷测试 |
|
? 交流耐压测试 |
? 二次绕组测试 |
|
? 二次负荷测试 |
? 铁心退磁 |
|
?二次绕组测试 |
|
|
? 铁心退磁 |
|
二、产品特点：
支持检测CT和PT
满足 GB1207、GB1208等规程要求.
无需外接其它辅助设备，单机即可完成所有检测项目.
自带微型快速打印机、可直接现场打印测试结果.
采用智能控制器，操作简单.
大屏幕液晶，图形化显示接口.
按规程自动给出CT/PT（励磁）拐点值.
自动给出5%和10%误差曲线.
可保存3000组测试资料，掉电后不丢失.
支持U盘转存资料，可以通过标准的PC进行读取，并生成WORD报告.
小巧轻便≤22Kg，非常利于现场测试。
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～2500Vrms， 5Arms（20A峰值） 注：0～5A为真实值，大于5A～20A为计算值 |
|
|
大电流输出 |
0～1000A |
|
|
励磁精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
二次绕组 电阻测量 |
范围 |
0.1～300Ω |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
二次实际 负荷测量 |
范围 |
5～1000VA |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程）±0.1VA |
|
|
相位测量 （角差） |
精度 |
±4min |
|
分辨率 |
0.1min |
|
|
比差 |
精度 |
0.05% |
|
CT 变比测量 |
范围 |
≤25000A/5A（5000A/1A） |
|
精度 |
≤0.5% |
|
|
PT 变比测量 |
范围 |
≤500KV |
|
精度 |
≤0.5% |
|
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg |
|
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们将一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
|
项 目 |
参 数 |
|
|
工作电源 |
AC220V±10% 、50Hz |
|
|
设备输出 |
0～2500Vrms， 5Arms（20A峰值） 注：0～5A为真实值，大于5A～20A为计算值 |
|
|
大电流输出 |
0～1000A |
|
|
励磁精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
二次绕组 电阻测量 |
范围 |
0.1～300Ω |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程） |
|
|
二次实际 负荷测量 |
范围 |
5～1000VA |
|
精度 |
≤0.5%（0.2%*读数+0.3%*量程）±0.1VA |
|
|
相位测量 （角差） |
精度 |
±4min |
|
分辨率 |
0.1min |
|
|
比差 |
精度 |
0.05% |
|
CT 变比测量 |
范围 |
≤25000A/5A（5000A/1A） |
|
精度 |
≤0.5% |
|
|
PT 变比测量 |
范围 |
≤500KV |
|
精度 |
≤0.5% |
|
|
工作环境 |
温度：－10℃ ～ 40℃，湿度：≤90%，海拔高度：≤1000m |
|
|
尺寸、重量 |
尺寸：410mm × 260mm × 340mm ， 重量：≤22Kg |
|
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们将一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
更多 互感器综合特性测试仪 HZVA-402D 互感器特性测试仪 相关的技术方案，及使用操作方法说明书，正在更新中.....
