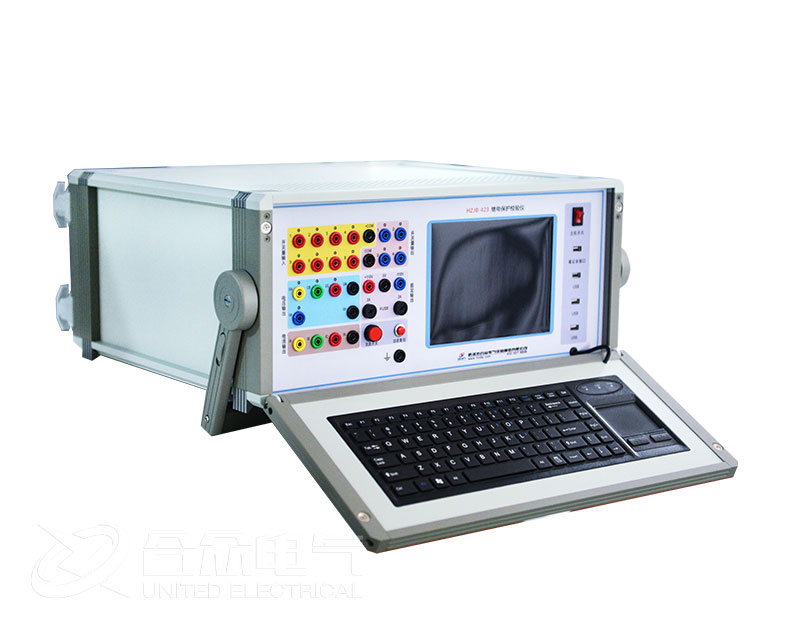

  继电?；げ馐砸亲杩固匦允匝?

  继电?；げ馐砸潜静馐阅？橹饕钦攵跃嗬氡；さ亩魈匦?，搜索其阻抗动作边界?？梢运阉鞒鲈蔡匦?、多边形特性、弧形以及直线等各种特性的阻抗动作边界。本测试?？樘峁┝恕暗ハ蛩阉鳌焙汀八蛩阉鳌绷街植煌乃阉鞣绞?。

  可搜索圆、多变形，及其它阻抗特性图

  依提示设定定参数，由软件能画出大概的图形，方便与搜索的图形对照。

  试验界面说明测试项目

  每次试验只能选择“阻抗边界搜索”、“Z(Ⅰ)特性曲线”或“Z(V)特性曲线”中的一个项目进行试验。

  故障类型，提供了各种故障类型，用于测试各种类型距离?；?。对接地型距离继电器应选择单相接地故障，对相间型距离?；?，应选择相间故障。

  计算模型，有“电流不变”和“电压不变”两种计算模型。选择“电流不变”时，在下面的方框内可以设置短路电流，软件根据短路电流和短路阻抗计算出相应的短路电压：选择“电压不变”时，在下面的方框内可以设置短路电压，软件根据短路电压和短路阻抗计算出相应的短路电流。

  搜索方式，有“单相搜索”和“双向搜索”两种方法。详细介绍请参考继电?；げ馐砸恰安疃；ぁ闭陆诘南喙厮得??！胺直媛省敝欢运蛩阉鞣绞接行?，它决定了双向搜索方式的测试精度。

  故障触发方式，在“时间控制”触发方式下，软件按“故障前延时”一“最大故障时间”一“测试间断时间”这样的顺序循环测试，详细说明请参考继电?；げ馐砸恰跋呗繁；ぁ闭陆诘挠泄厮得?。

  最小动作确认时间，在“最大故障时间”内，?；ざ喽慰赡芏?。如果?；ざ鞯氖奔湫∮凇白钚《魅啡鲜奔洹?，则尽管是?；さ亩餍藕?，软件也不予认可，因可能是其他段抢动。这个时间专门用来在“双向搜索”方式下，躲开某段阻抗动作。例如，要搜索Ⅱ段阻抗边界，“双向搜索”方式下扫描点肯定会进入Ⅰ段阻抗范围，而Ⅰ段的动作时间较Ⅱ段要短，从而造成Ⅰ段?；で蓝?。

  故障方向，依据?；ざㄖ挡说ソ猩柚?，适用于方向性阻抗?；?。

  零序补偿系数，若做接地距离继电器的试验，要注意正确设置零序补偿系数，请参考继电?；げ馐砸?/a>“线路?；ぁ闭陆诘挠泄厮得?。

  自动设定搜索线参数，在“整定参数”页中有这个按钮，点击此按钮后，软件会根据所设定的整定阻抗自动计算出搜索线的长度以及搜索中心?？梢栽凇八阉髯杩贡呓?页面中查看。

  搜索阻抗边界

  选择“搜索阻抗边界”测试项目时，需设置放射状扫描线。扫描线的设置参照以下方法：

  扫描中心，扫描中心应尽可能设置在?；さ睦砺圩杩固匦酝嫉闹行奈恢酶浇?。扫描中心可以直接输入数据，也可以用鼠标直接点击选择扫描中心。修改扫描中心后，坐标系的坐标轴将自动调整，以保证扫描圆始终在图形中心位置，即扫描中心在图形中心。

  扫描半径，扫描半径应大于?；ぷ杩拐ㄖ档囊话?，以保证扫描圆覆盖?；さ母鞲龆鞅呓?。搜索时是从非动作区(扫描线外侧点)开始扫描。继电?；げ馐砸鞘匝槠诩?，如果发现在扫描某条搜索线的外侧起点时，?；ぞ投髁?，则说明这条扫描线没有跨过实际的阻抗边界，即整个搜索线都在动作区内，不符合“每条搜索线都应一部分在动作区内，另一部分在动作区外”的原则。这时，请适当增大“扫描半径”。

  扫描步长，只对“单向搜索”方式有效，直接影响“单向搜索”方式时的测试精度。

  扫描范围，默认情况下都是按100%的范围扫描。设置适当的扫描范围，往往可以躲过别的段阻抗?；の蠖?。例如，设扫描范围为80%。

  搜索角度，通过设置起始角度、终止角度以及角度步长来设置系列搜索线。如果角度步长设置得很小，虽然搜索出的点很多，有利于提高边界搜索精度，但也会大量增加试验时间，实际测试时请选择适当的角度步长。

  自动设置扫描参数，在整定参数页中，设定好整定阻抗值后，软件将根据整定阻抗值自动计算出扫描中心位置和扫描半径的经验值。该值如果仍有不合适，可以在此基础上进行调整。
