一、产品概述：

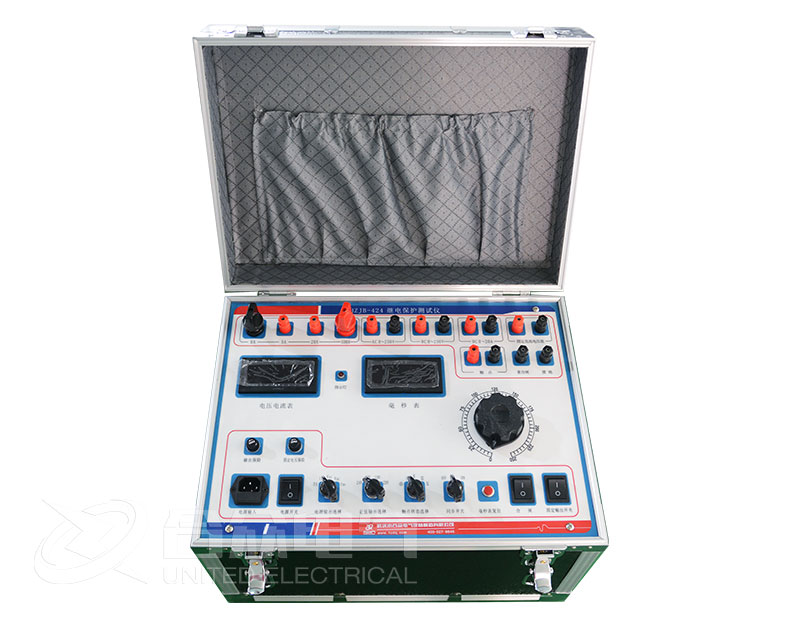

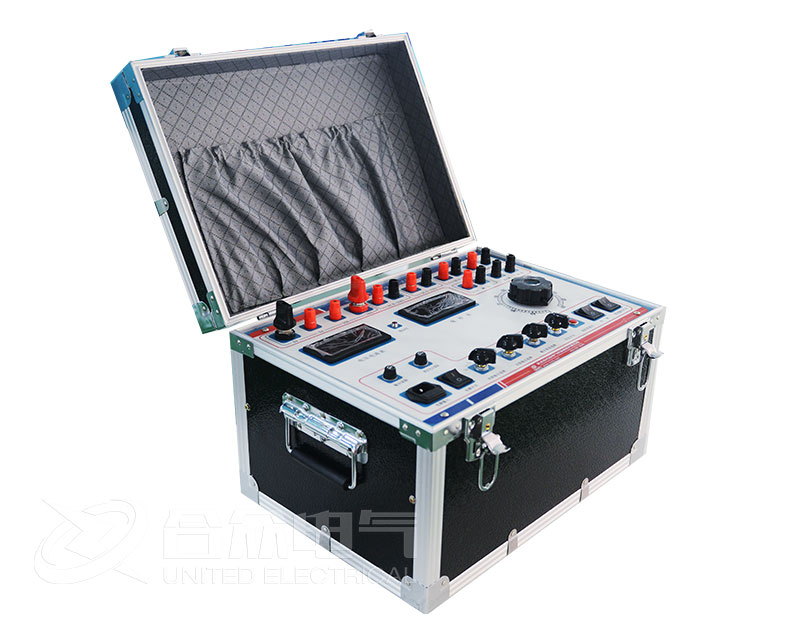

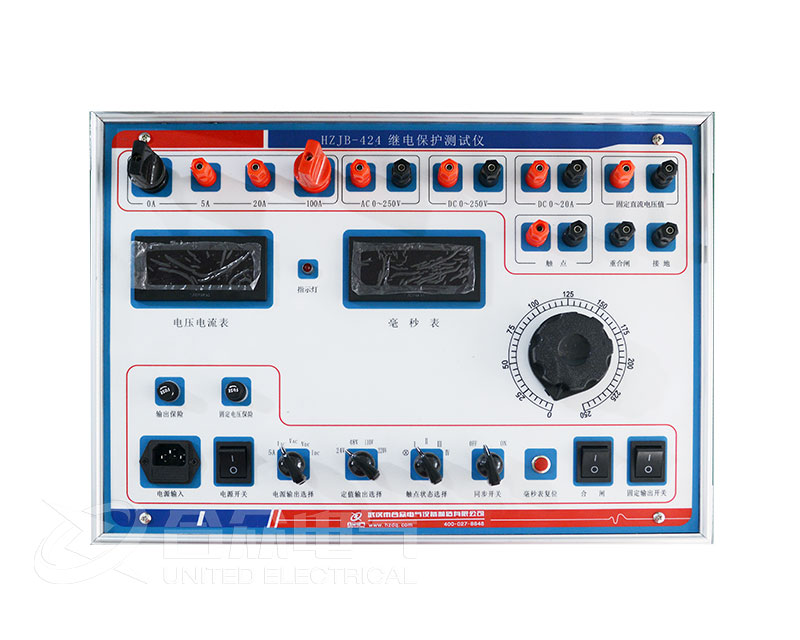

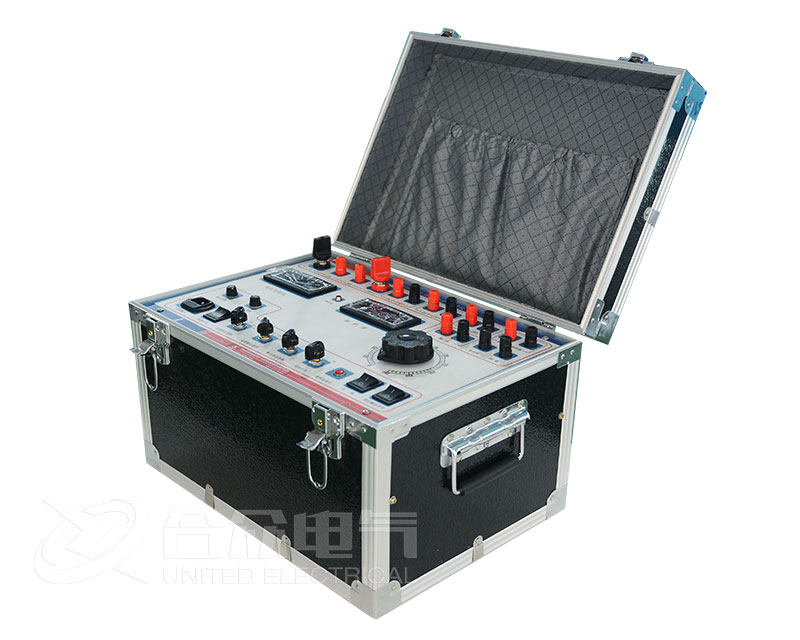

继电?；げ馐砸?span style="white-space:normal;">HZJB-424，是在原JBC型基础上开发成功的新一代校验装置。本仪器内部的交直流电压、电流源采用了新的电源技术，为现场人员将电源仪器技术用于其它实验提供了便利。本仪器在实现简化操的前提下，增加仪器的功能，能对各种常见的继电器进行各项校验，且面板布置精巧，让操作者操作简便，一目了然，因而迎得了广大用户的一致好评。

产品别称：继电?；げ馐砸?、单相继保测试仪、继电器测试仪。

二、产品特点：

本仪器可对下述各种继电器或成组?；そ行Ｑ?。

（1）量度继电器：包括电流、电压型继电器，可测量其启动值、返回值及其系数。

（2）时间继电器：可测量其启动值，返回值及其动作时间，时间测量误差不大于0.2 ms。

（3）中间继电器：各类带启动线圈和保持线圈的中间继电器的校验，能测量启动值、返回值、保持值及动作时间。

（4）重合闸继电器：可进行电容充电实验、充电时间、重合闸时间、中间元件的测试。

（5）差动继电器：可进行直流励磁实验、制动特性实验、伏安特性实验。

（6）其它各种非常见继电器。

1、输出特性

交流电流

0-100A/10V 可调

0-20A/35V 可调

0-5A/8V 可调

交流电压 0-250V/4A 可调

直流电流 0-20A/25V 可调

直流电压 0-250V/4A 可调

定值输出直流电压 24V 48V 110V 220V

毫秒表时间：0-99.9999S（可根据用户要求改99.9999S）

分辨率：0.1ms

2、仪器使用电源：AC 220±5％，50HZ±5％
