一、产品概述：

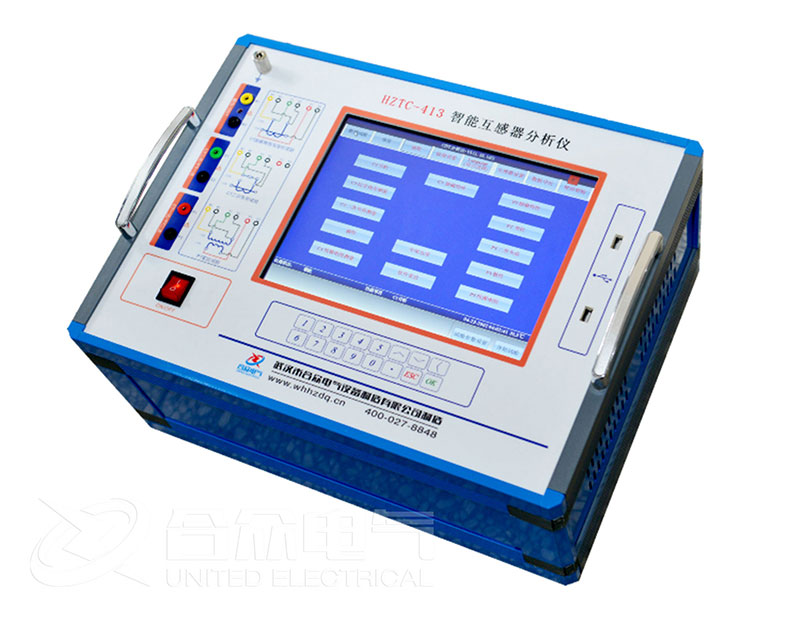

我公司研制的HZTC-413 智能互感器分析仪，是按照 IEC60044-1/GB1208,IEC60044-2GB1207，IEC60044-6/GB16847和C57.13设计的多功能电流、电压互感器特性测试仪，仪器可以获得电流电压互感器的励磁特性，励磁参数，砸比，砸比误差，极性,线圈电阻和磁滞回线等多种试验参数，被测电流互感器的高拐点电压可以达到45KV。是供电系统及生产互感器厂家出厂效验的理想设备。
产品别名：互感器多功能综合测试仪、互感器测试仪、互感器多功能测试仪，智能互感器分析仪。
三、产品特点：
CT/PT分析仪用于电流互感器的以下试验：
1)励磁特性试验
2)匝数比检测
3)比差与角差校验
4)极性校验
5)二次绕组电阻测量
6)二次负荷测量
7)5%和10%误差曲线测量
8)CT暂态特性测试与分析
9)CT铭牌自动推断
10)拐点电压/电流、准确限值系数、仪表保安系数、二次时间常数、剩磁系数、准确级、饱和与不饱及电感等CT参数的测量
11)电流互感器铁芯磁滞回线测量
CT/PT分析仪还可用于电压互感器的以下试验：
1)PT电压比测量
2)PT比差与角差校验
3)PT极性校验
4)PT二次绕组电阻测量
5)PT二次负荷测量
装置的应用场合主要有：
1)CT误差校验
2)CT铭牌的参数校验
3)CT接入当前负荷时参数校验
4)分析CT的暂态特性对继电?；ぷ爸玫挠跋?。
5)PT误差校验
6)PT的铭牌参数校验
7)PT二次负荷校验
|
电磁式PT比差测量 |
典型误差<0.05%，保证误差<0.1%电磁式PT角差测量误差<3分 |
||
|
数据存储组数 |
大于1000 |
报告格式 |
WORD |
|
名称 |
数量 |
单位 |
|
CTPT智能分析仪 |
1 |
台 |
|
专用测试线 |
1 |
套 |
|
电源线 |
1 |
根 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
电磁式PT比差测量 |
典型误差<0.05%，保证误差<0.1%电磁式PT角差测量误差<3分 |
||
|
数据存储组数 |
大于1000 |
报告格式 |
WORD |
|
名称 |
数量 |
单位 |
|
CTPT智能分析仪 |
1 |
台 |
|
专用测试线 |
1 |
套 |
|
电源线 |
1 |
根 |
|
说明书 |
1 |
本 |
|
检验报告 |
1 |
份 |
|
合格证 |
1 |
张 |
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
