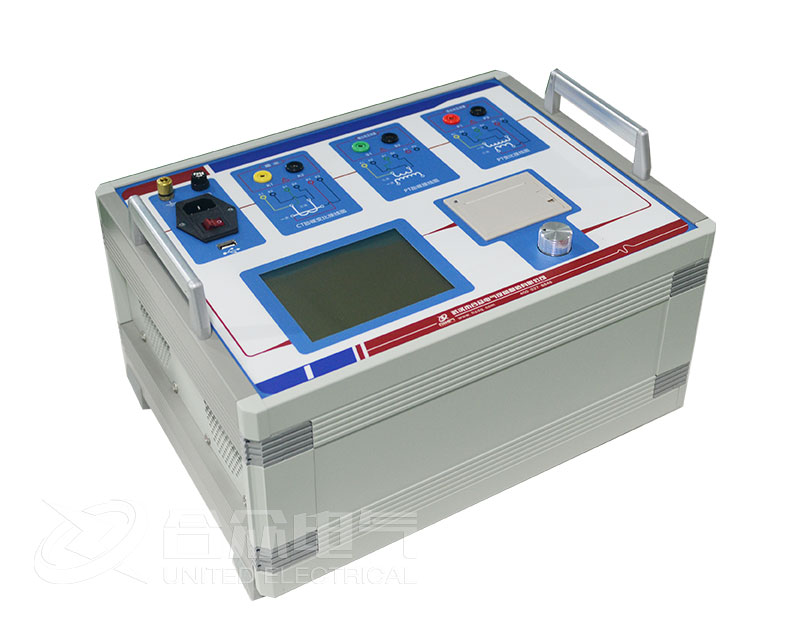

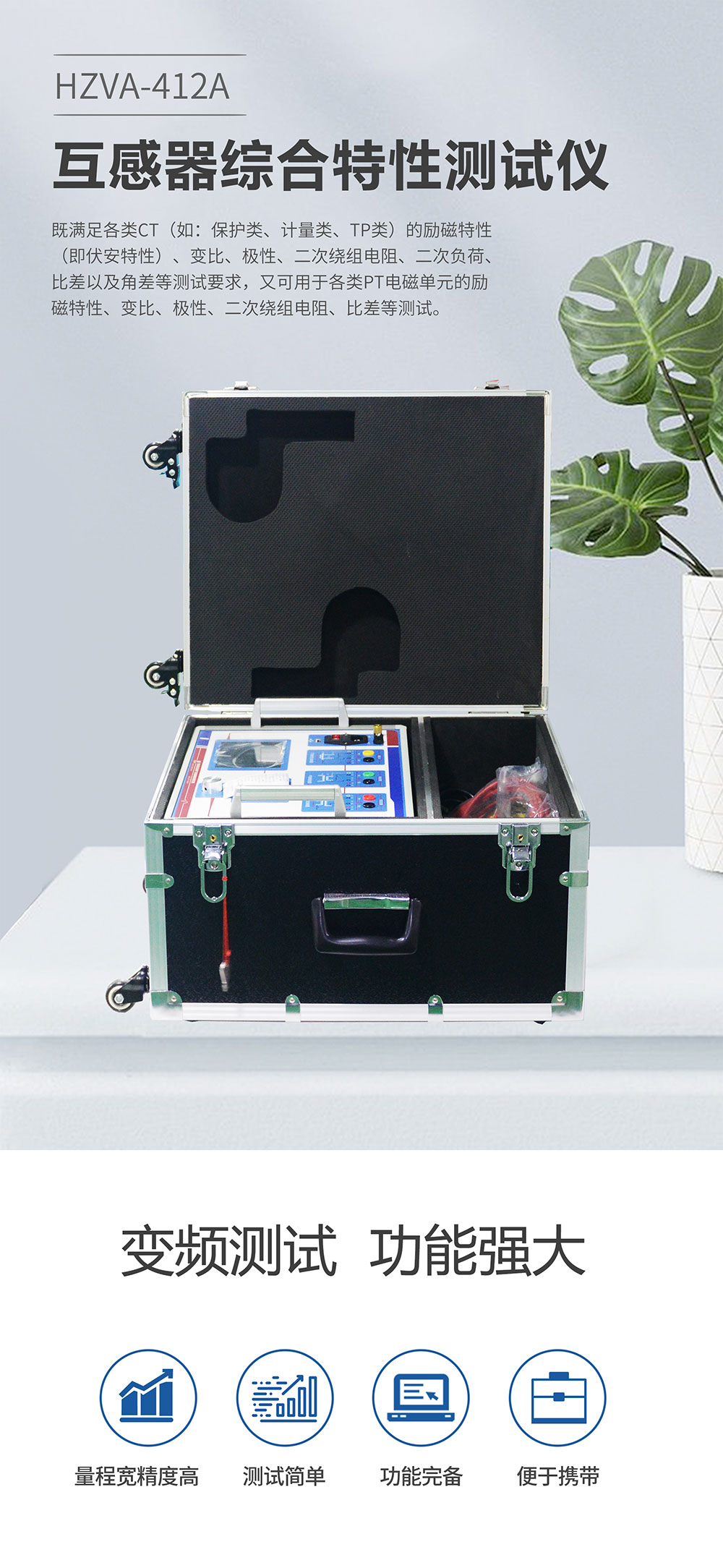

一、产品概述：
互感器综合特性测试仪，是在传统基于调压器、升压器、升流器的互感器伏安特性变比极性综合测试仪基础上，广泛听取用户意见、经过大量的市场调研、深入进行理论研究之后研发的新一代CT、PT测试仪器?；ジ衅髯酆咸匦圆馐砸遣捎酶咝阅蹹SP和FPGA、先进的制造工艺，保证了产品性能稳定可靠、功能完备、自动化程度高、测试效率高，是电力行业用于互感器的专业测试仪器。
二、产品特点：

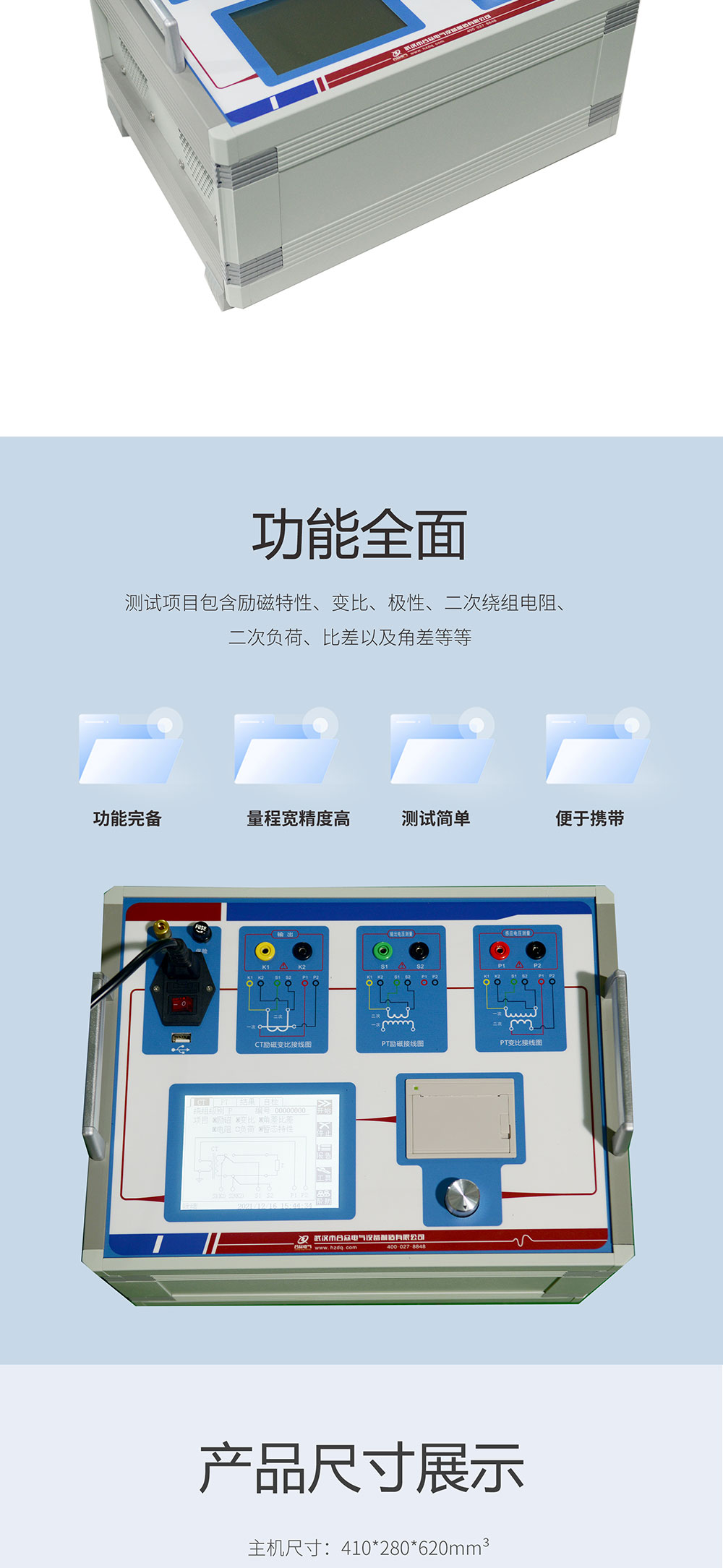

功能全面，既满足各类CT（如：?；だ?、计量类、TP类）的励磁特性（即伏安特性）、变比、极性、二次绕组电阻、二次负荷、比差以及角差等测试要求，又可用于各类PT电磁单元的励磁特性、变比、极性、二次绕组电阻、比差等测试。
现场检定电流互感器无需标准电流互感器、升流器、负载箱、调压控制箱以及大电流导线，使用极为简单的测试接线和操作实现电流互感器的检定，降低了工作强度和提高了工作效率，方便现场开展互感器现场检定工作。
可精确测量变比差与角差，比差最大允许误差±0.1%，角差最大允许误差±5min，能够进行0.2S级电流互感器的现场测试，变比测量范围为1~40000。
基于先进的变频法测试CT/PT伏安特性曲线和10%误差曲线，输出最大仅180V的交流电压和12Arms(36A峰值)的交流电流，却能应对拐点高达60KV的CT测试。
自动给出拐点电压/电流、10%(5%)误差曲线、准确限值系数（ALF）、仪表保安系数（FS）、二次时间常数(Ts)、剩磁系数(Kr)、饱和及不饱和电感等CT、PT参数。
测试满足GB1208（IEC60044-1）、GB16847(IEC60044-6) 、GB1207等各类互感器标准，并依照互感器类型和级别自动选择何种标准进行测试。
测试简单方便，一键完成CT直阻、励磁、变比和极性测试，而且除了负荷测试外，CT其他各项测试都是采用同一种接线方式。

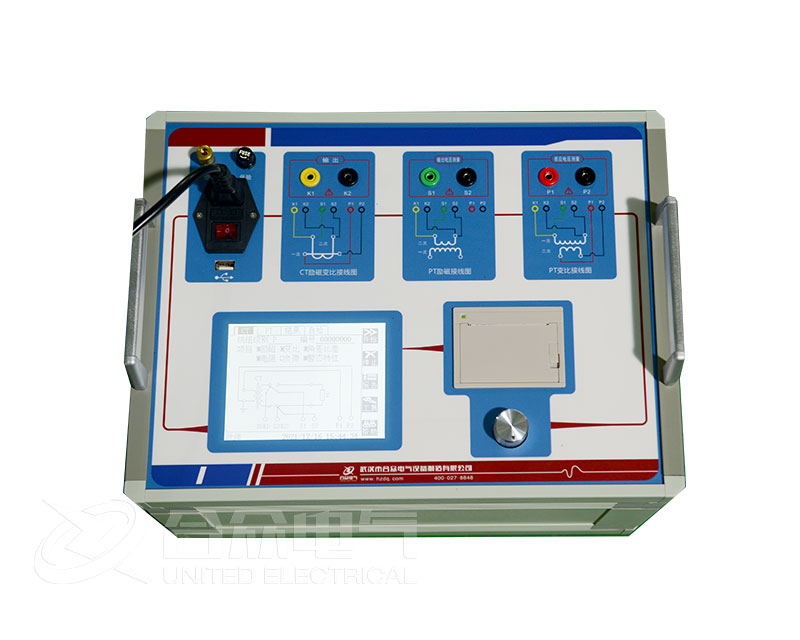

全中文动态图形界面，无需参考说明书即可完成接线、设置参数：动态显示参数设置，根据当前所选的试验项目自动显示其相关参数；动态显示帮助接线图，根据当前所选试验项目，显示对应的接线图。

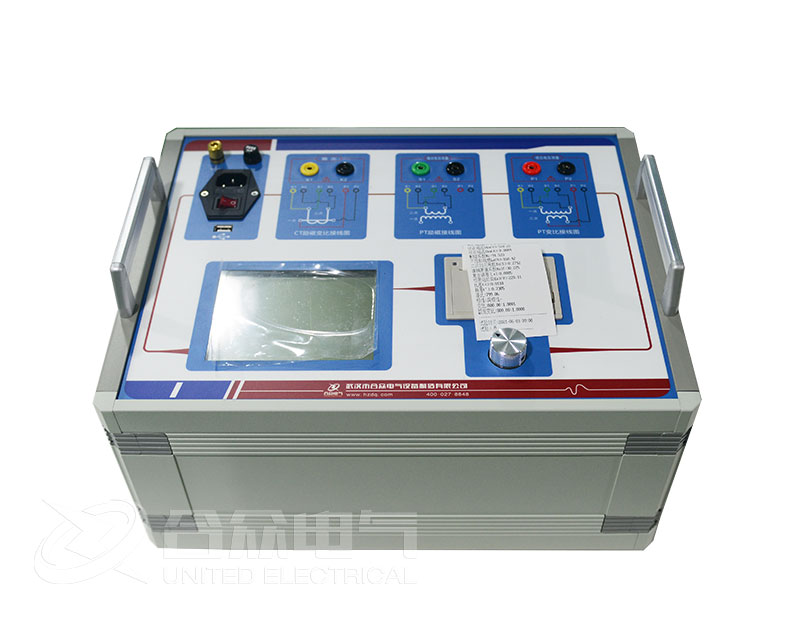

5.7寸图形透反式LCD，阳光下清晰可视。
采用旋转光电鼠标操作，操作简单，快捷方便，极易掌握。
面板自带打印机，可自动打印生成的试验报告。
测试结果可用U盘导出，方便快捷。
配有后台分析软件，方便测试报告的保存、转换、分析，可以用于试验数据的对比、判断与评估。
装置可存储1000组测试数据，掉电不丢失。

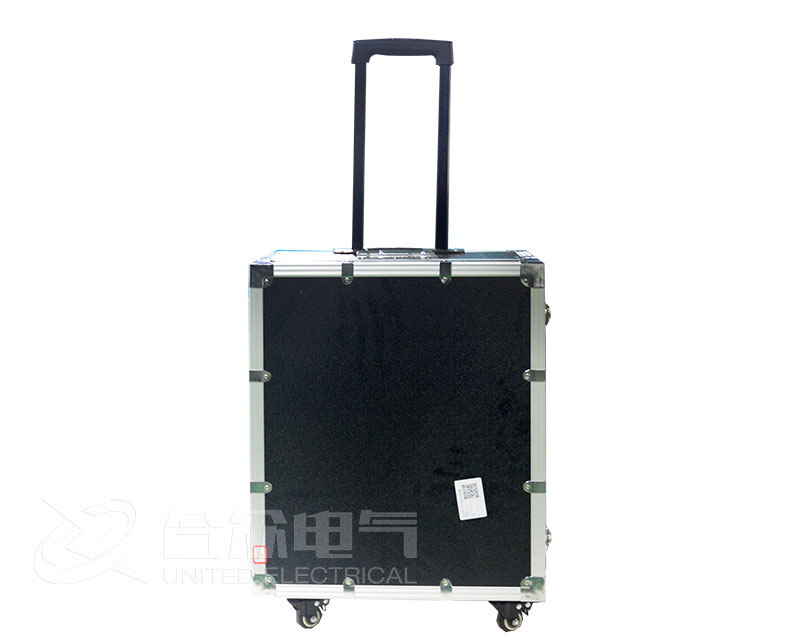

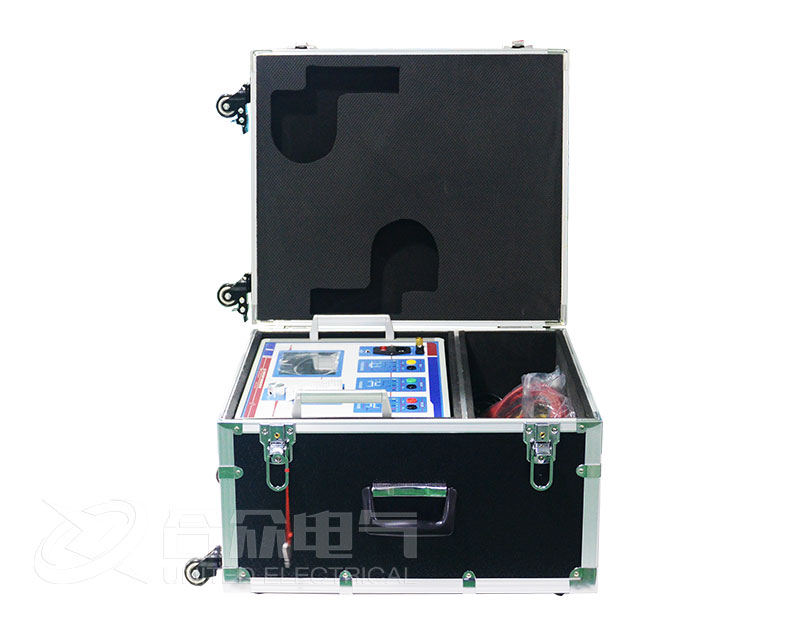

易于携带，装置重量<9Kg。
|
测试用途 |
CT， PT |
|
|
输出 |
0~180Vrms，12Arms，36A（峰值） |
|
|
电压测量精度 |
±0.2% |
|
|
CT变比 测量 |
范围 |
1~40000 |
|
精度 |
±0.1% |
|
|
PT变比 测量 |
范围 |
1~40000 |
|
精度 |
±0.1% |
|
|
相位测量 |
精度 |
±5min |
|
分辨率 |
0.5min |
|
|
二次绕组电阻测量 |
范围 |
0~300Ω |
|
精度 |
0.5%±2mΩ |
|
|
交流负载测量 |
范围 |
0~1000VA |
|
精度 |
0.5%±0.05VA |
|
|
输入电源电压 |
AC220V±10%，50Hz |
|
|
工作环境 |
温度：-10οC~50οC， 湿度：≤90% |
|
|
尺寸、重量 |
尺寸365 mm×290 mm×153mm 重量<10kg |
|
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们将一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
