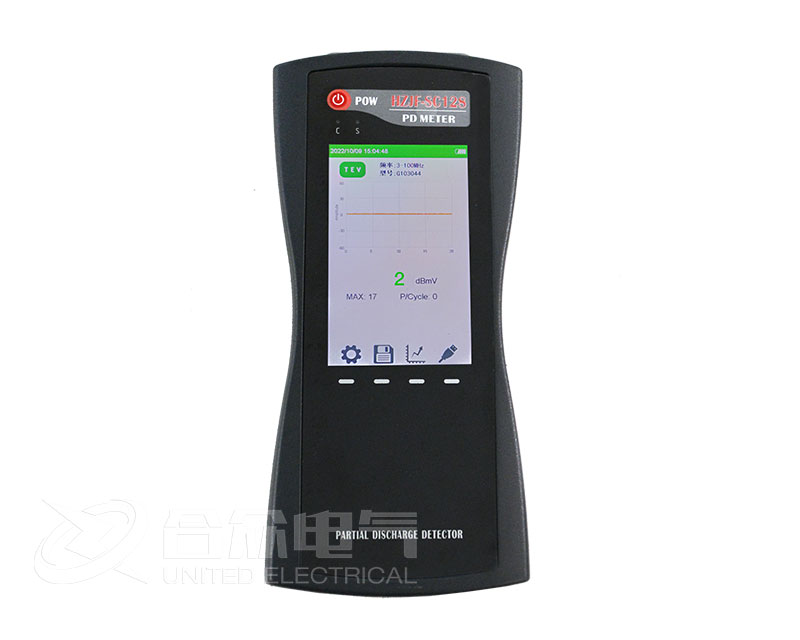

一、产品概述：
手持式局部放电检测仪，可广泛应用于电力系统的局放检测，包括高压开关柜、环网柜、电压/电流互感器、变压器(包括干式变压器)、GIS、架空线路、电缆等设备的绝缘状态检测，通过以下几项指标来衡量电气设备的放电程度：
局部放电强度检测：通过测量1个工频周期内的放电信号，根据放电脉冲序列中最大值（dB）来表征局部放电的强度。
局部放电频度检测：装置测量1个工频周期内的放电信号，提取放电脉冲并根据放电脉冲数量来表征局部放电的频度。
产品别称：手持式局放仪、超声波局部放电检测仪、局部放电检测仪、局部放电测试仪、局放仪、局放检测仪
二、产品特点：

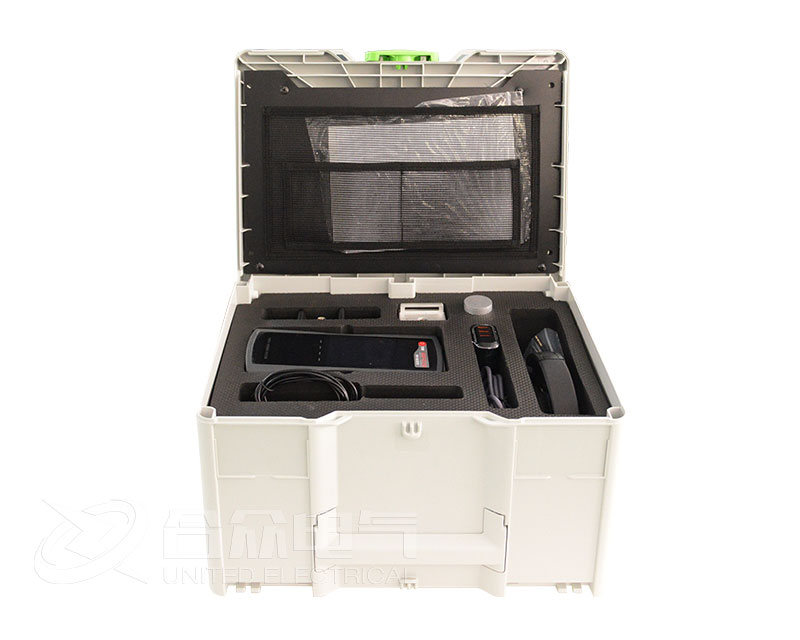

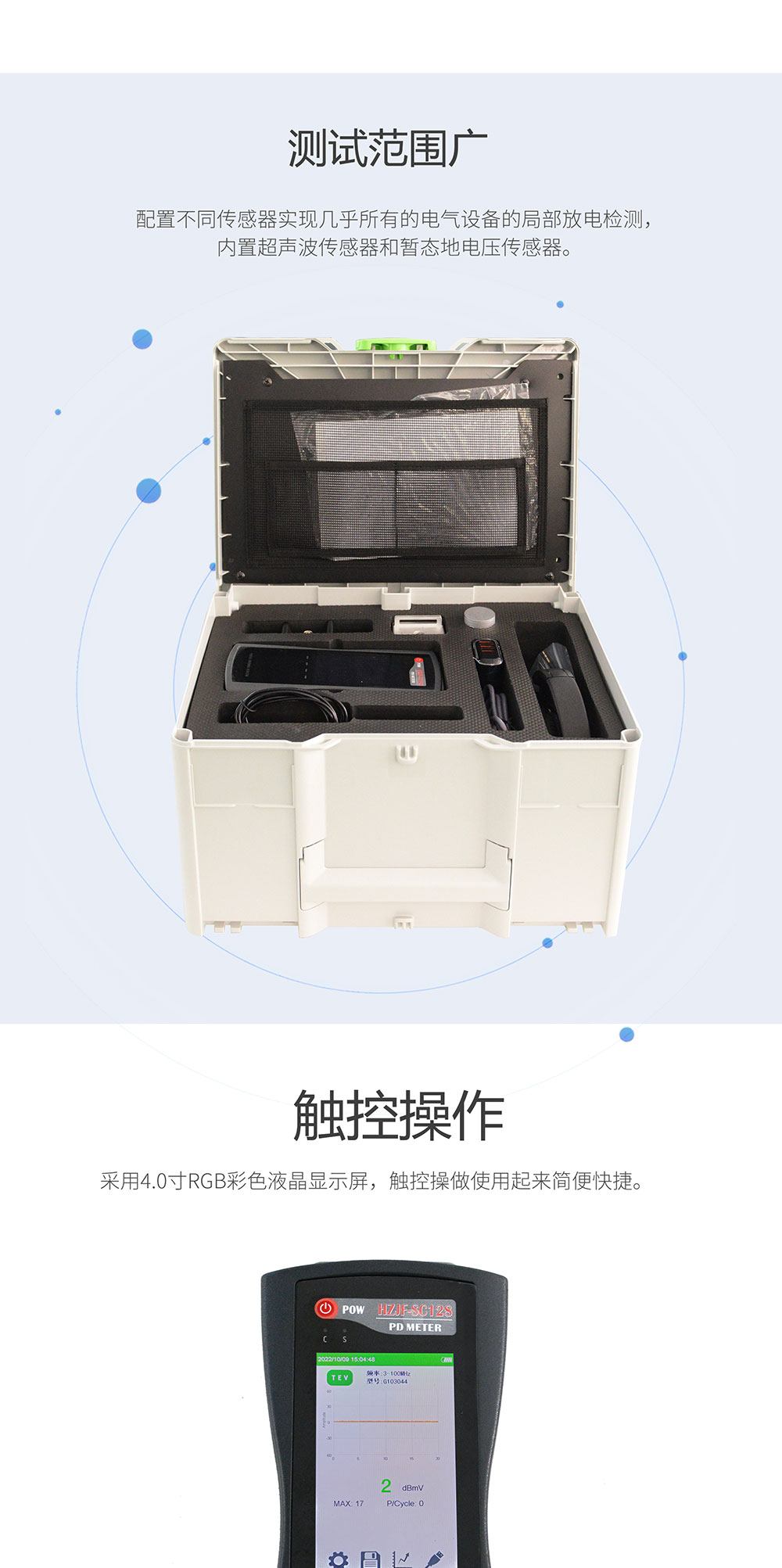

1、配置不同传感器实现几乎所有的电气设备的局部放电检测；

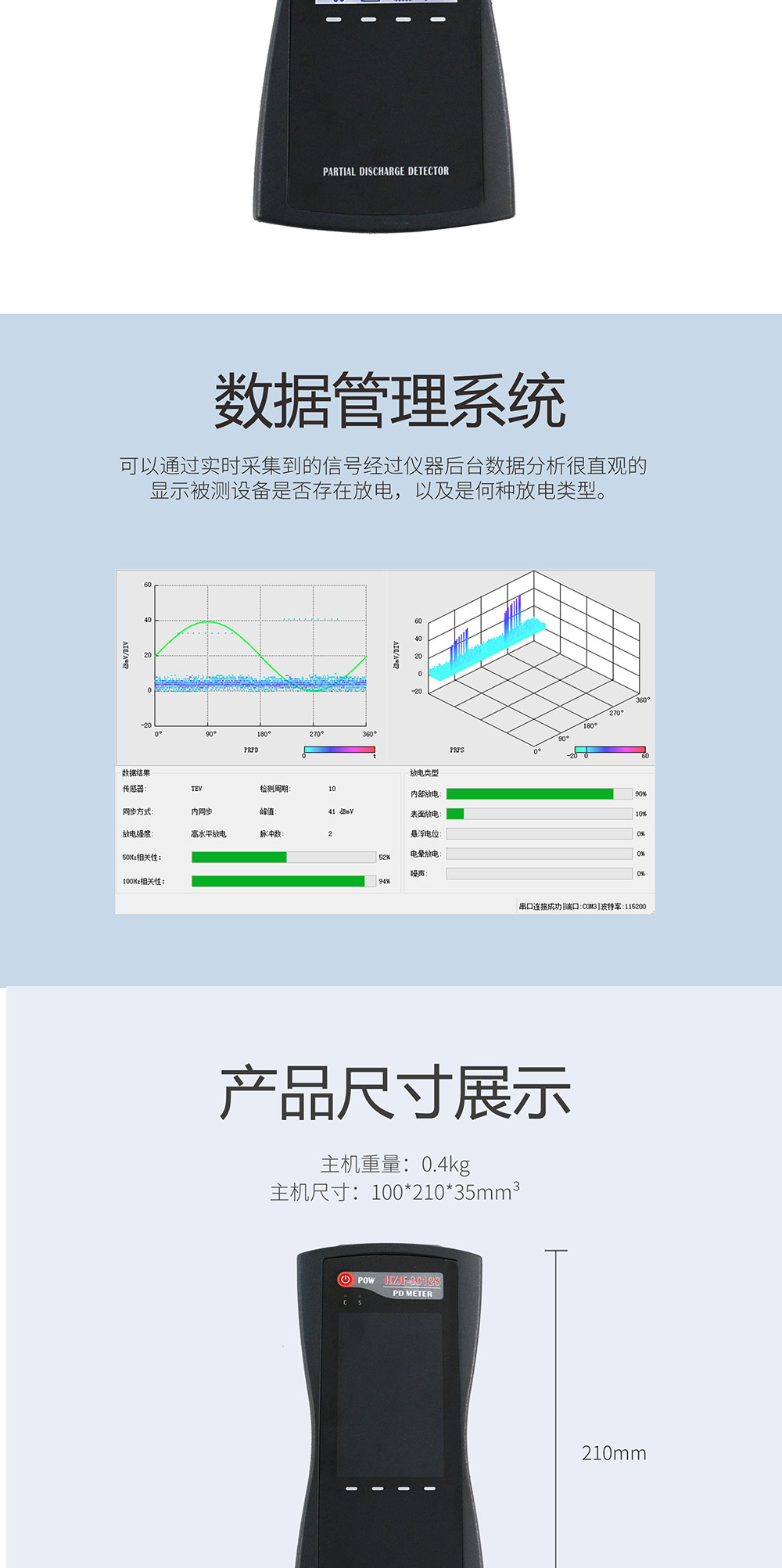

2、人性化的人机界面方便不同设备的数据管理，包括历史数据变化趋势的追溯、横向与纵向数据分析，实现被测设备360°全面诊断；

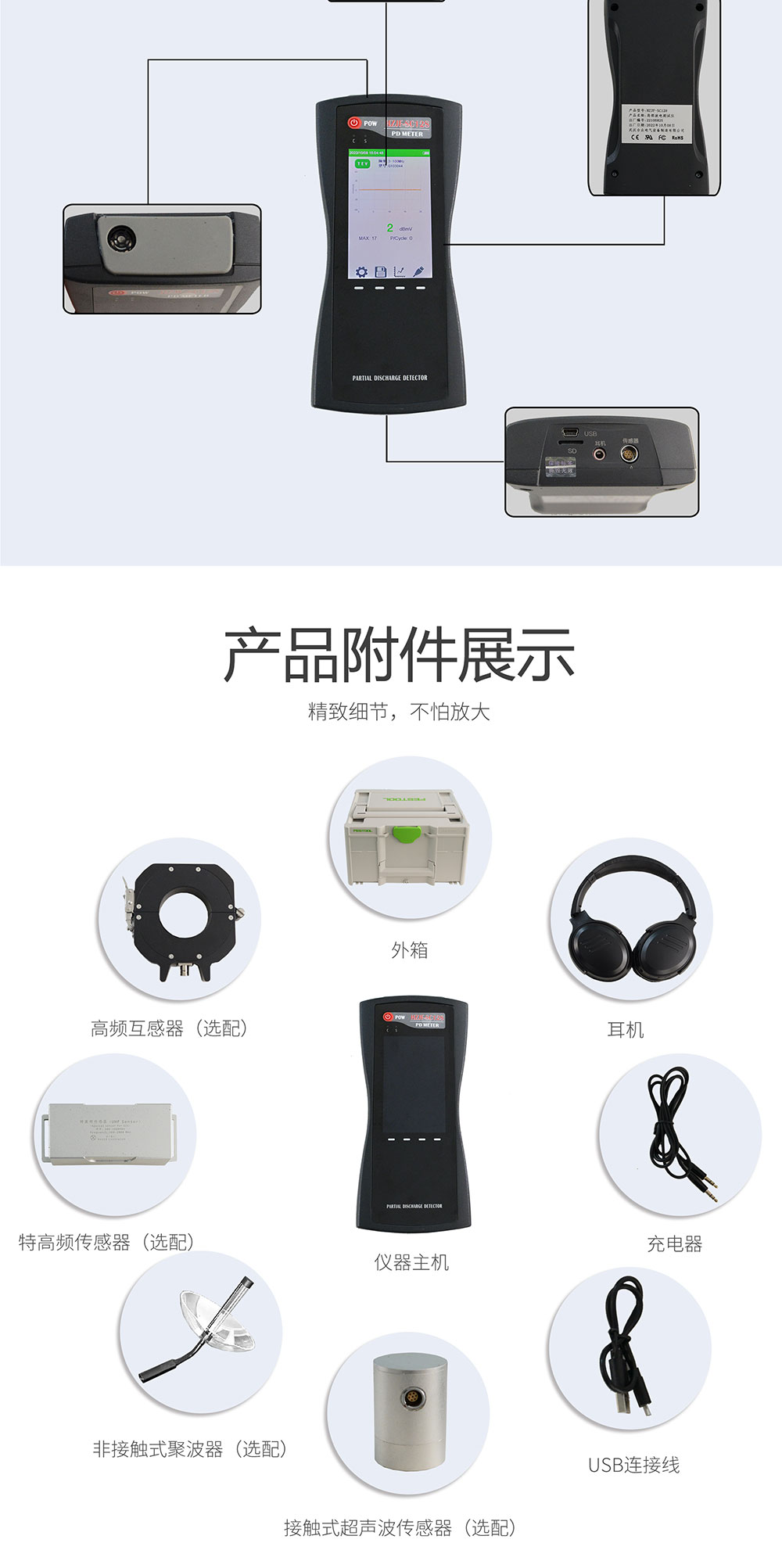

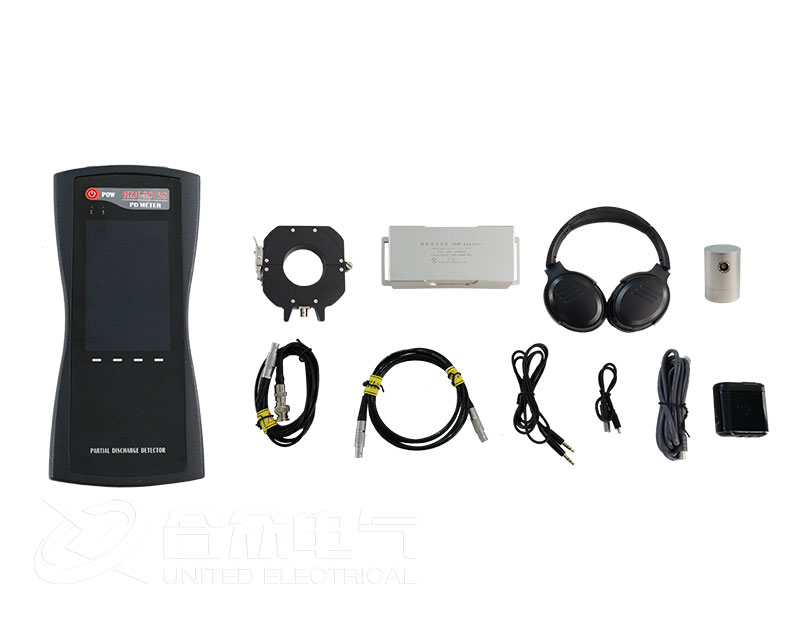

3、内置超声波传感器和暂态地电压(以下简称TEV)传感器，可外接变压器、GIS、架空线路、电缆等专用传感器；
4、采用非侵入式检测方式，测试过程中无需停电，无需额外配置高压源，比传统的脉冲式局部放电检测仪使用更加方便；
5、测试带宽范围为30kHz ~ 2.0GHz，适用各种频段的检测原理；
|
TEV 测量 |
UHF 测量 |
||
|
测量范围 |
0-60 dBmV |
检测频段 |
300-2000MHz |
|
分辨率 |
1dB |
测量范围 |
0-60 dBmV |
|
精度 |
±1dB |
精度 |
＜1dBmV |
|
每周期最大脉冲 |
1400 |
传感器频段 |
300-2000MHz |
|
测量频带 |
3~100MHz |
|
|
|
AA 测量 |
AE 测量 |
||
|
测量范围 |
-6dBμV~68dBμV |
测量范围 |
-6dBμV 至 68dBμV |
|
分辨率 |
1dB |
分辨率 |
1dB |
|
精度 |
±1dB |
精度 |
±1dB |
|
传感器中心频率 |
40 kHz |
频率范围 |
20~200 kHz |
|
HFCT 测量 |
|||
|
传感器传输阻抗 |
5mV/mA |
||
|
检测频率 |
1～30MHz |
||
|
灵敏度 |
≤50pC |
||
|
硬件 |
|||
|
外壳 |
ABS |
||
|
显示 |
4.0 寸RGB液晶屏 |
||
|
连接器 |

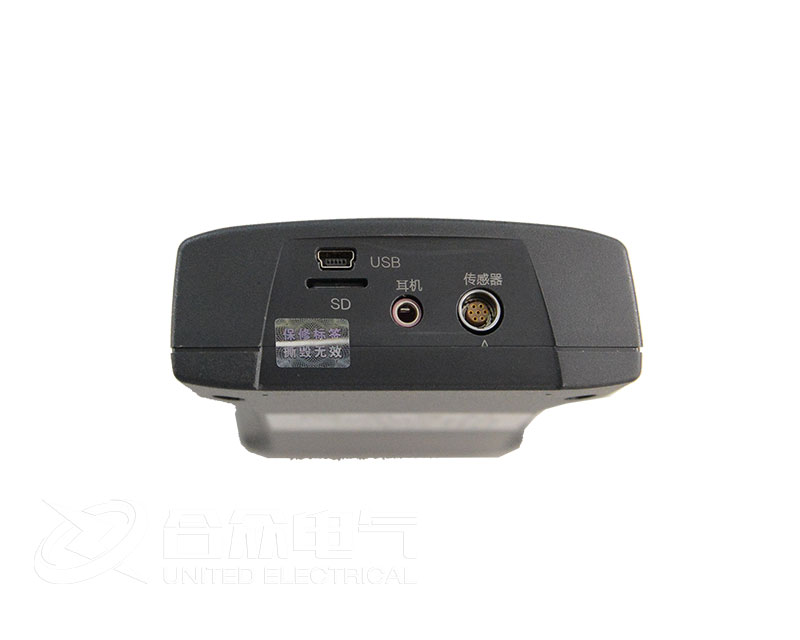

USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部超声波传感器输入 |
||
|
耳机 |
最小8 欧姆 |
||
|
SD 卡 |
标配16G ~ 64G |
||
|
内置电池 |
3.7V/5000mAh 锂电池 |
||
|
工作时间 |
约6 小时 |
||
|
充电器 |
AC 90-264V或DC 5V |
||
|
使用温度 |
-20 ~ 50℃ |
||
|
湿度 |
20-85% 相对湿度 |
||
|
体积、重量 |
210*100*35(mm) 0.4KG(主机) |
||

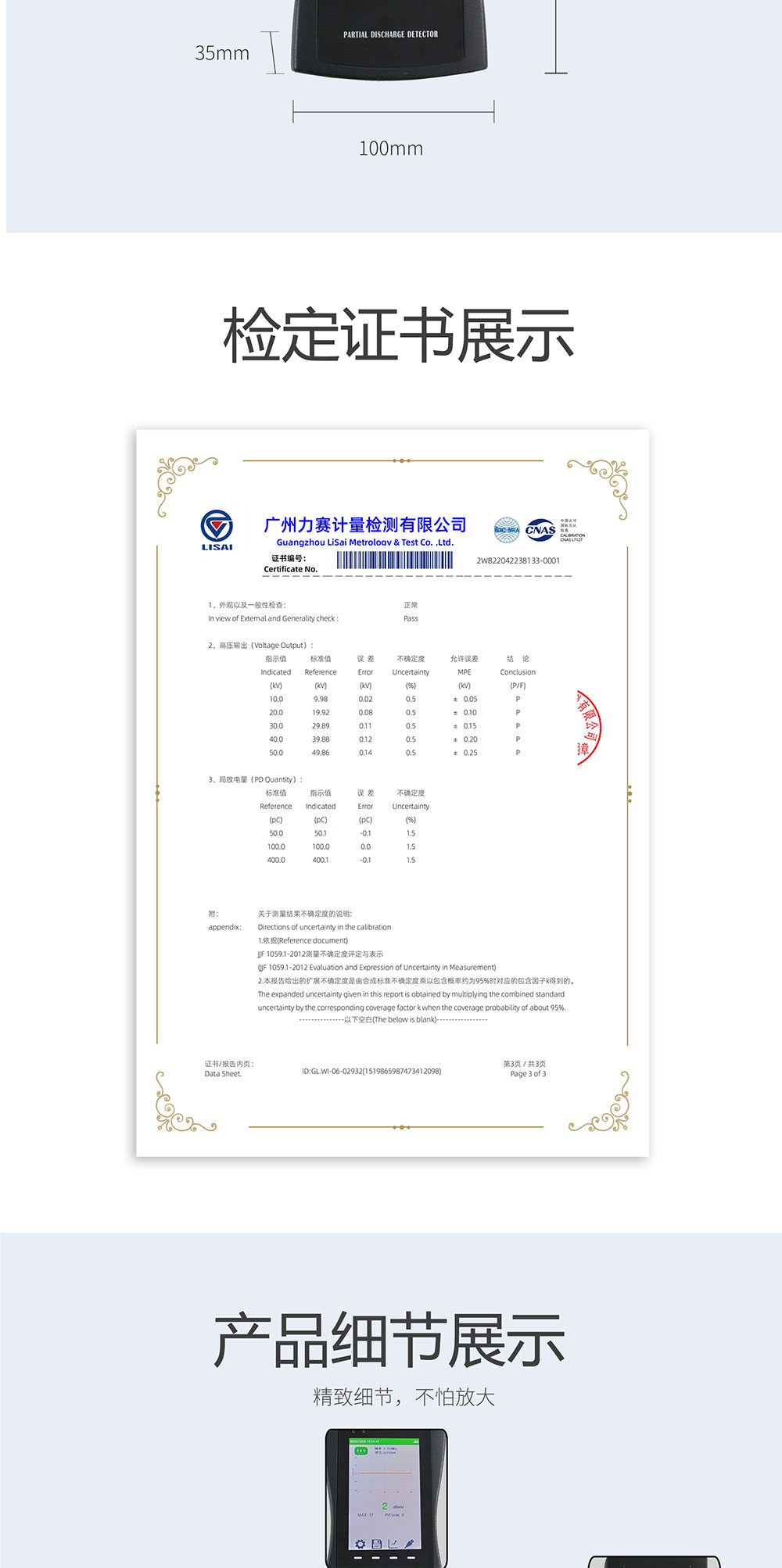

武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!

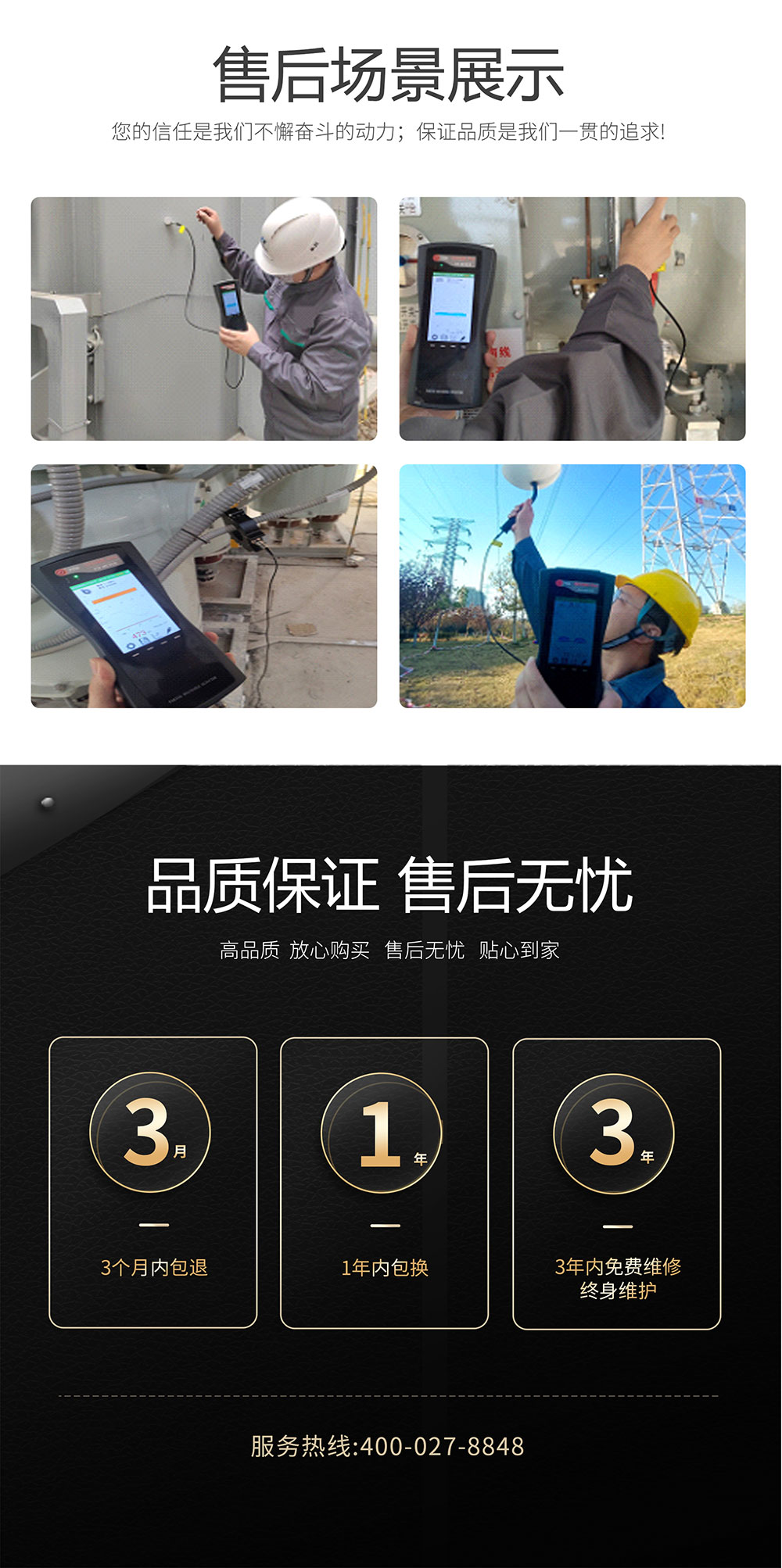

我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
|
TEV 测量 |
UHF 测量 |
||
|
测量范围 |
0-60 dBmV |
检测频段 |
300-2000MHz |
|
分辨率 |
1dB |
测量范围 |
0-60 dBmV |
|
精度 |
±1dB |
精度 |
＜1dBmV |
|
每周期最大脉冲 |
1400 |
传感器频段 |
300-2000MHz |
|
测量频带 |
3~100MHz |
|
|
|
AA 测量 |
AE 测量 |
||
|
测量范围 |
-6dBμV~68dBμV |
测量范围 |
-6dBμV 至 68dBμV |
|
分辨率 |
1dB |
分辨率 |
1dB |
|
精度 |
±1dB |
精度 |
±1dB |
|
传感器中心频率 |
40 kHz |
频率范围 |
20~200 kHz |
|
HFCT 测量 |
|||
|
传感器传输阻抗 |
5mV/mA |
||
|
检测频率 |
1～30MHz |
||
|
灵敏度 |
≤50pC |
||
|
硬件 |
|||
|
外壳 |
ABS |
||
|
显示 |
4.0 寸RGB液晶屏 |
||
|
连接器 |
USB 接口(兼充电器输入) 3.5mm 立体声耳机插孔 外部超声波传感器输入 |
||
|
耳机 |
最小8 欧姆 |
||
|
SD 卡 |
标配16G ~ 64G |
||
|
内置电池 |
3.7V/5000mAh 锂电池 |
||
|
工作时间 |
约6 小时 |
||
|
充电器 |
AC 90-264V或DC 5V |
||
|
使用温度 |
-20 ~ 50℃ |
||
|
湿度 |
20-85% 相对湿度 |
||
|
体积、重量 |
210*100*35(mm) 0.4KG(主机) |
||
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
更多 手持式局部放电检测仪 HZJF-SC128 相关的技术方案，及使用操作方法说明书，正在更新中.....
您也可以直接点击在线客服联系我们，或拨打免费服务热线：400-027-8848，获取更多 手持式局部放电检测仪 HZJF-SC128 相关技术方案及服务支持。
