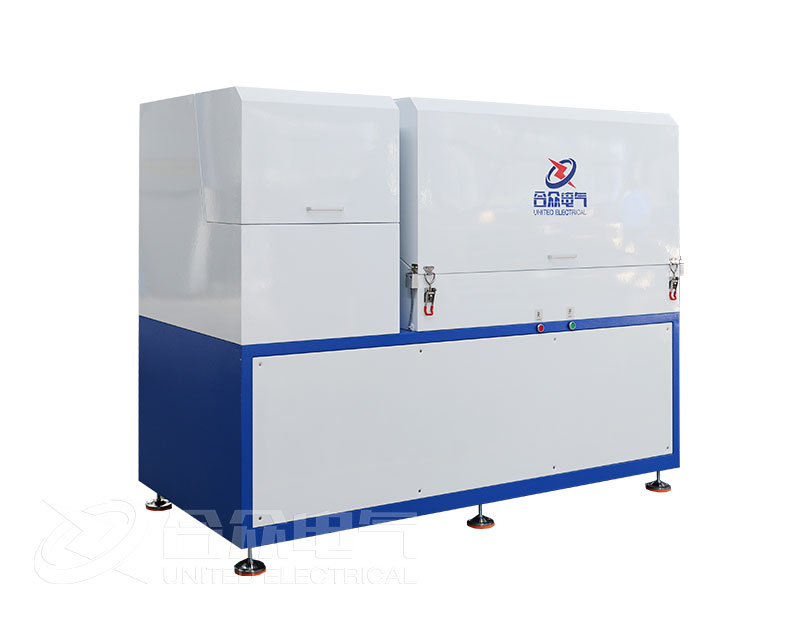

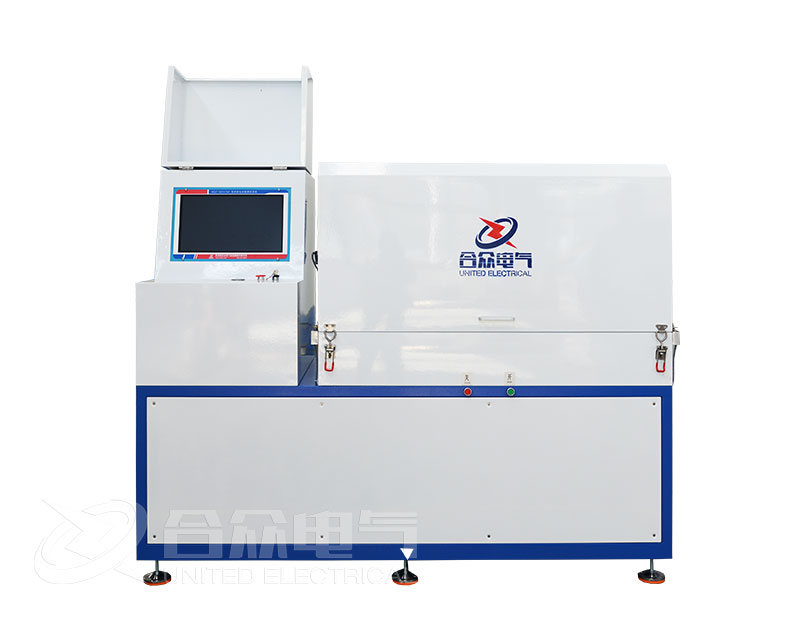

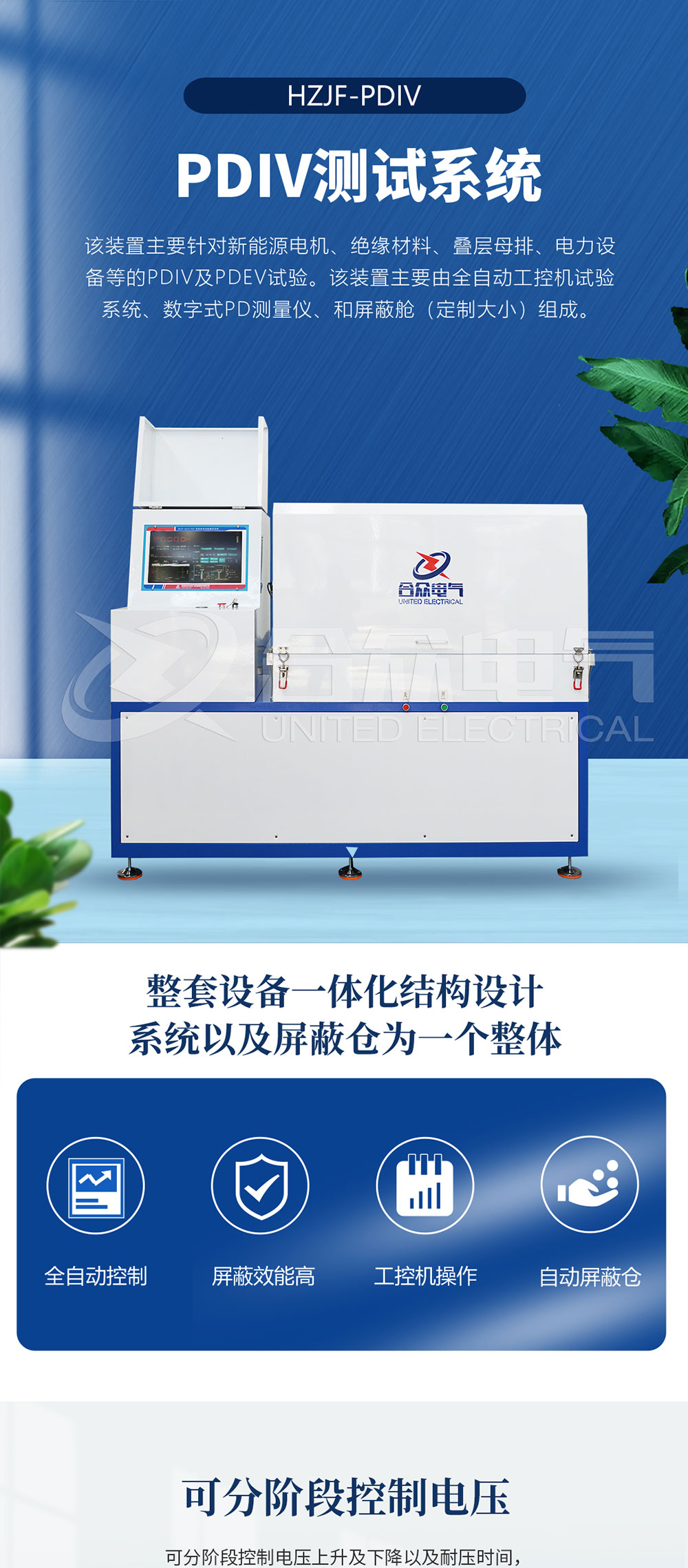

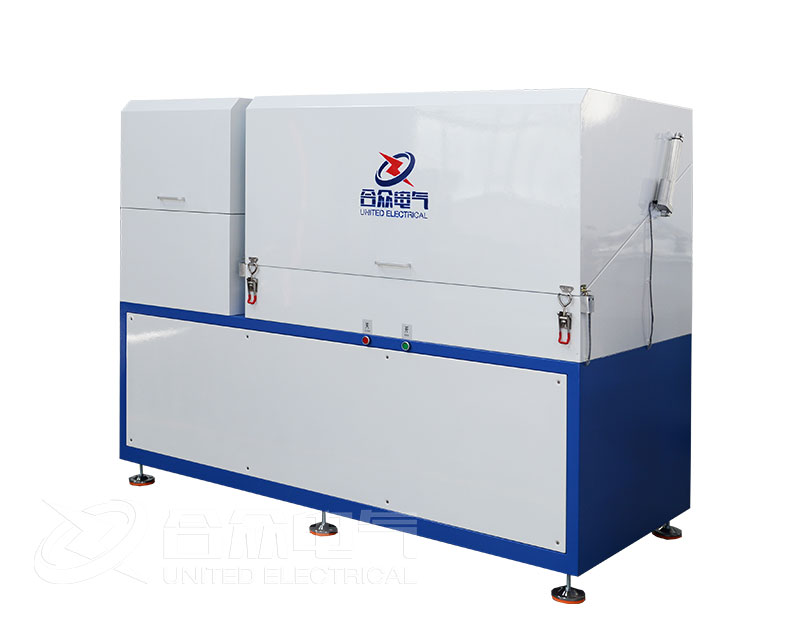

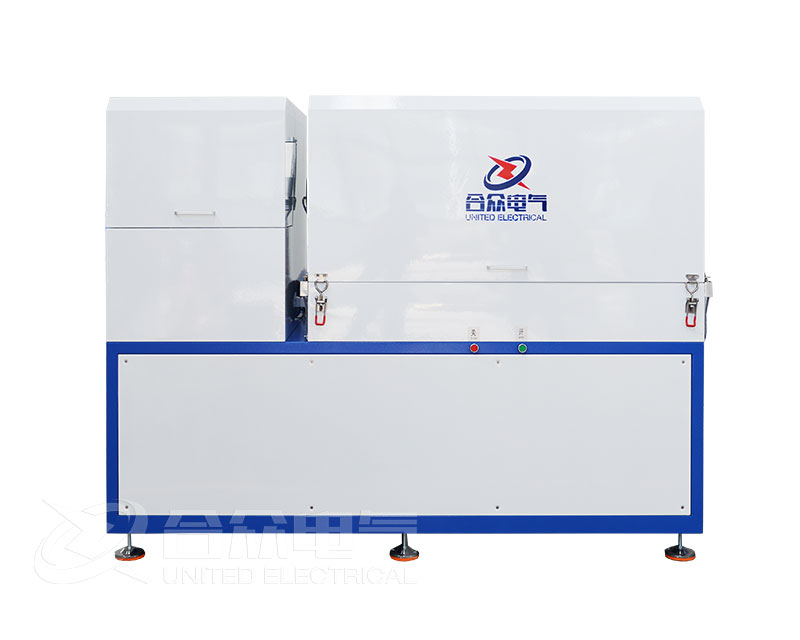

一、产品概述
该PDIV测试系统主要针对特定条件下电力设备及绝缘材料等的PDIV及PDEV试验。该装置主要由全自动工控机试验系统、数字式PD测量仪、和屏蔽舱（定制大?。┳槌?。
二、系统组成
|
序号 |
设备名称 |
型号规格 |
数量 |
备注 |
|
1 |
全自动PDIV试验系统 |
HZJF-1kVA/5kV |
1套 |
|
|
2 |
数字式PD测量仪 |
HZJF-125 |
1台 |
|
|
3 |
电动屏蔽舱 |
HZPB-III |
1套 |
工位大?。?00*600*500mm（根据需方要求定制） |
1、容量：1kVA；（可按需定制）
2、输出电压：AC：500-5000V；（可按需定制）
3、电压精度：2%；（可按需定制）
4、电流精度：2%；（可按需定制）
5、19寸工控机系统，全自动PDIV测试软件，手动/自动操作。
6、可分阶段控制电压上升及下降以及耐压时间，最高可设置20阶段以上。
7、系统分为三级操作权限，系统设置、参数设置、试验过程需要不同的权限才能操作，可有效防止人员误操作。
8、系统包含六项?；すδ埽旱脱沟缪贡；?、低压电流?；?、高压电压?；?、高压电流?；?、高压过压?；?、高压闪络?；?。各项?；ぞ邢嘤Φ淖刺甘镜葡允?。
9、输出电压、低压电压?；?、低压电流?；?、高压电压?；?、高压电流?；?、PDIV、PDEV、升压过程曲线、局放测量曲线、一次回路图、高压泄漏电流值、试验时间、升压速度等参数及图表均在同一主界面显示，试验过程一目了然；
10、可随时查询试验数据以及打印A4版试验报告，报告内容含有：报告编号、试验名称、试验型号、温湿度、各阶段试验电压、高压电流、试验时间、PDIV、PDEV、升压过程曲线、局放测量曲线、试验结论以及试验人员等必不可少的试验数据；
11、PDIV/PDEV测量范围：0.1pC-10000nC；

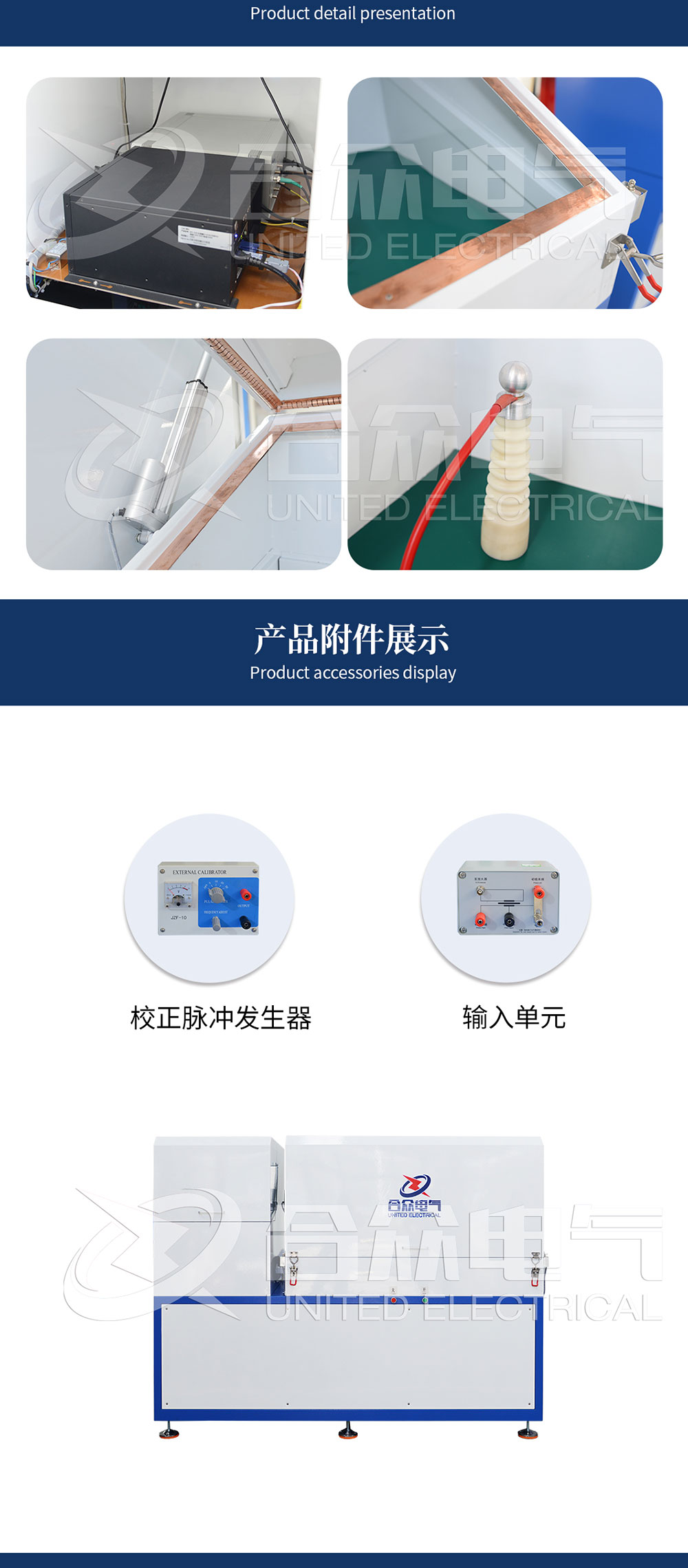

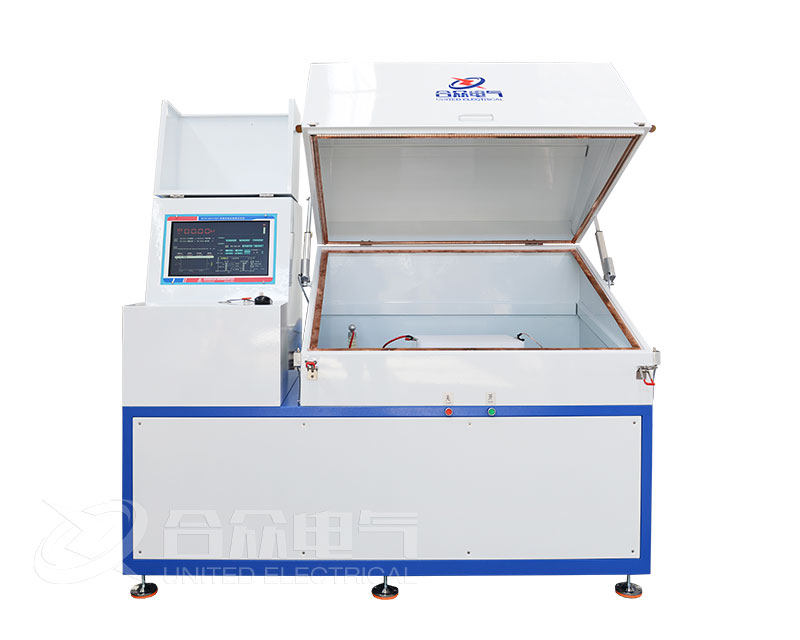

12、屏蔽舱由电动控制，密封性强，接缝处均附有铜箔，保证接触良好，根据产品设计好工位，测试工件上下自如，操作时只需将产品放入。保证屏蔽背景小于5pC。
13、整套设备一体化结构设计，系统以及屏蔽仓为一个整体，无任何接线外露。
14、配置网络和RS232、USB数据接口，可连接MES系统。

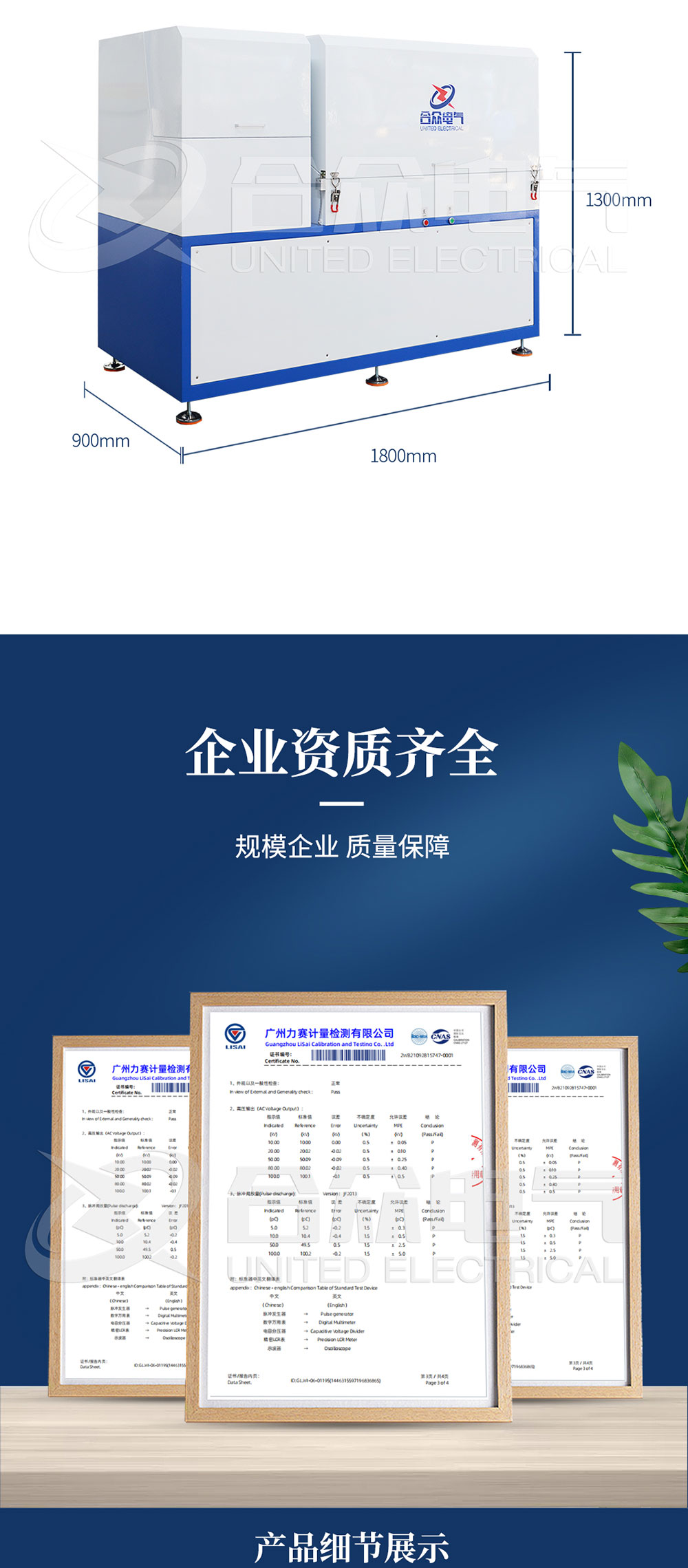

汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，且我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
