一、产品概述：
变频串联谐振耐压装置是通过励磁变压器，电抗器形成串联回路（L），然后与被试品(C)并联形成谐振电路，通过调节试验电源的频率使回路电感L与试品电容C产生谐振，从而获取高电压。
变频串联谐振耐压装置，适用于各种需要交流耐压的场合，既能满足高电压、大容量的产品耐压需求，也能满足小容量、高电压的耐压需求。
引用标准：GB50150，DL/T 474.4-2006 ， DL/T 596-2005， DL/T849.6-2004。

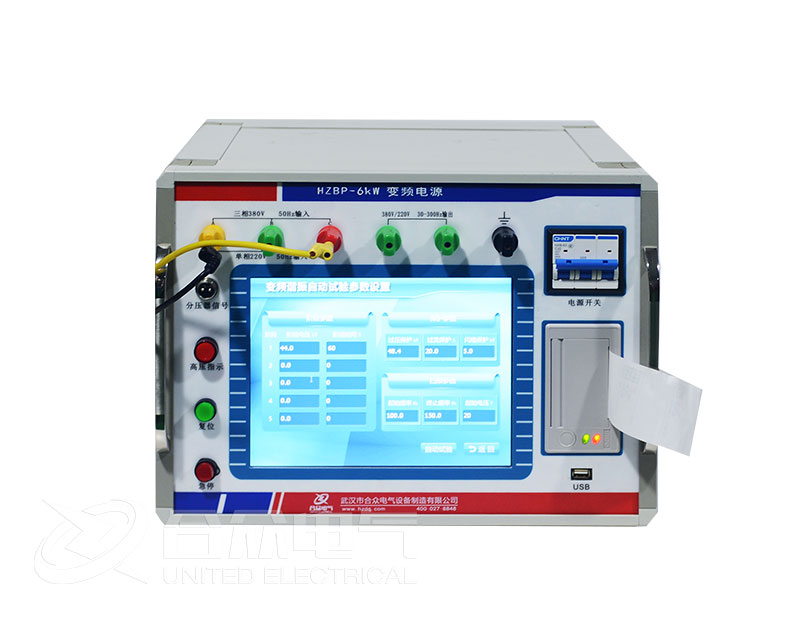

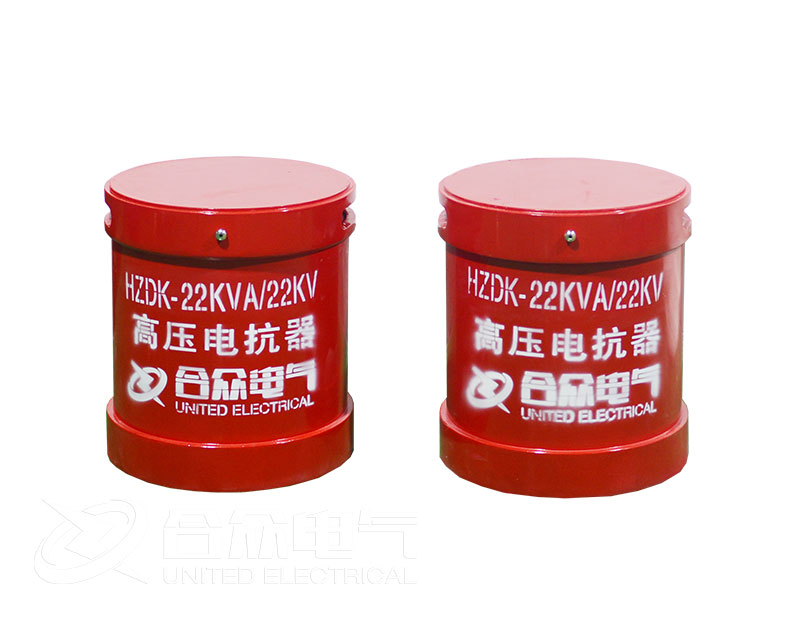

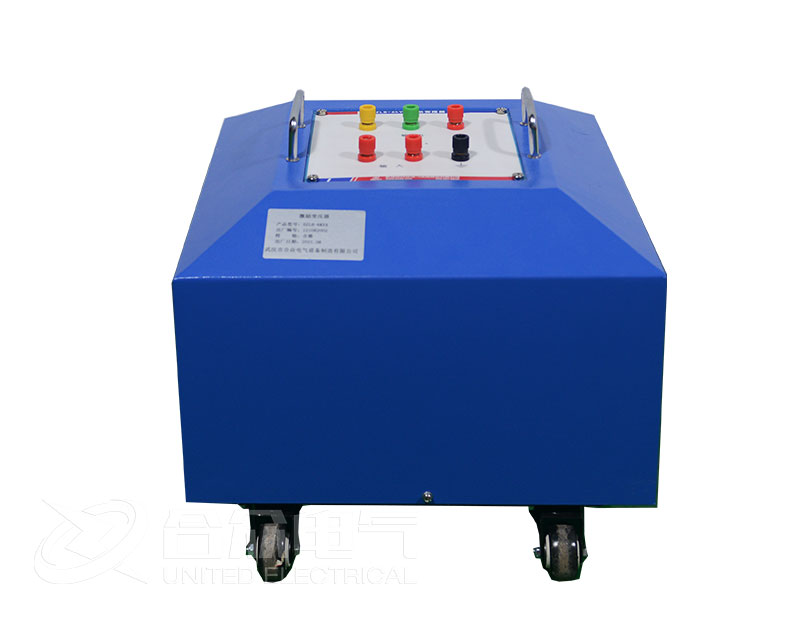

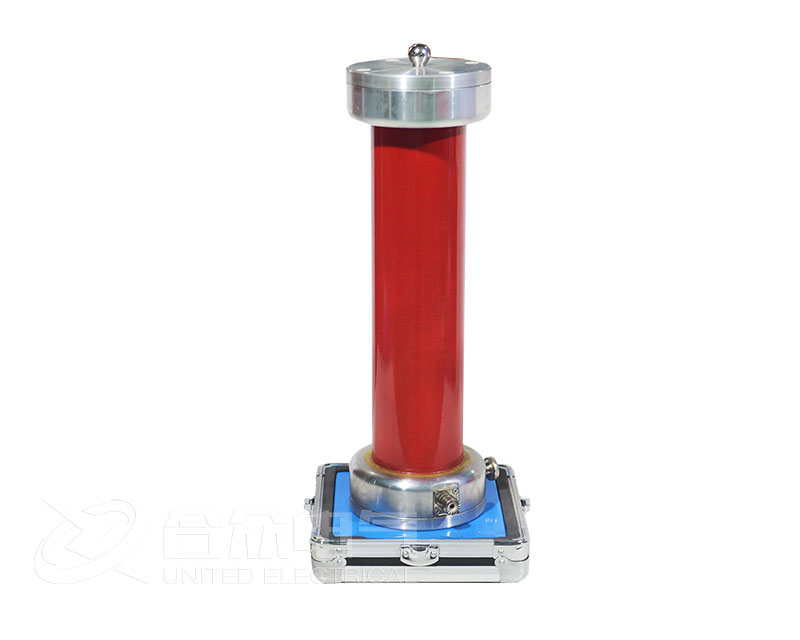

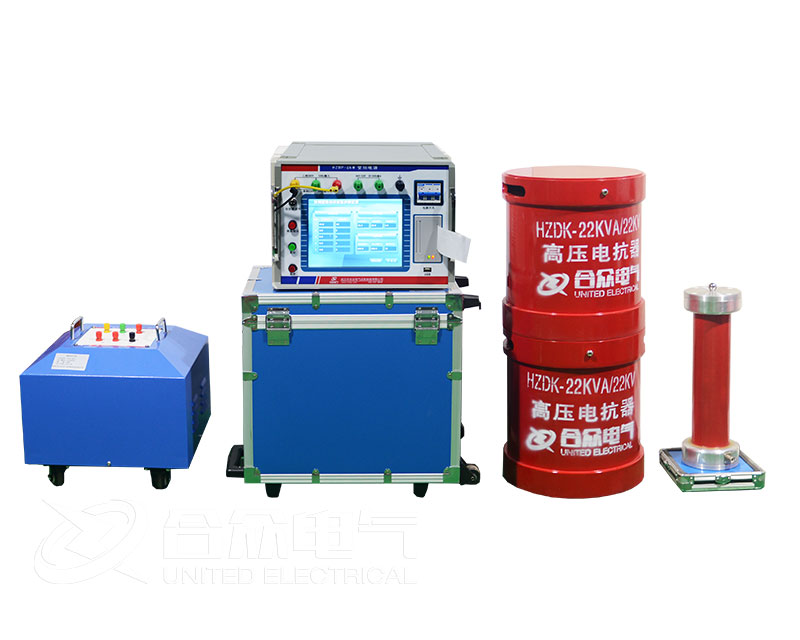

变频串联谐振耐压装置由变频控制单元、励磁变压器、电抗器、电容分压器、补偿电容器组成。通过改变电抗器的串并联来适用于不同的场合。
广泛应用于电力、铁路电气化、钢铁、机械、冶金、石油、化工等行业，适用于高电压、大容量的容性试品的交流耐压试验。
变频串联谐振耐压装置也应用于10kV、35kV、110kV、220kV、500kV聚乙烯电力电缆交流耐压试验；适用于60kV、220kV，500kVGIS交流耐压试验。适用于大型变压器，发电机组工频耐压试验。
二、主要特点：
1、所需电源容量大大减小。串联谐振电源是利用谐振电抗器和被试品电容谐振产生高电压和大电流的，在整个系统中，电源只需要提供系统中有功消耗的部分，因此，试验所需的电源功率只有试验容量的1/Q。
2、设备的重量和体积大大减少。串联谐振电源中，不但省去了笨重的大功率调压装置和普通的大功率工频试验变压器，而且，谐振励磁电源只需试验容量的1/Q，使得系统重量和体积大大减少，一般为普通试验装置的1/10-1/30。
3、改善输出电压的波形。谐振电源是谐振式滤波电路，能改善输出电压的波形畸变，获得很好的正弦波形，有效的防止了谐波峰值对试品的误击穿。
4、防止大的短路电流烧伤故障点。在串联谐振状态，当试品的绝缘弱点被击穿时，电路立即脱谐，回路电流迅速下降为正常试验电流的1/Q。而并联谐振或者试验变压器方式做耐压试验时，击穿电流立即上升几十倍，两者相比，短路电流与击穿电流相差数百倍。所以，串联谐振能有效的找到绝缘弱点，又不存在大的短路电流烧伤故障点的隐患。
5、不会出现任何恢复过电压。试品发生击穿时，因失去谐振条件，高电压也立即消失，电弧即刻熄灭，且恢复电压的再建立过程很长，很容易在再次达到闪络电压前断开电源，这种电压的恢复过程是一种能量积累的间歇振荡过程，其过程长，而且，不会出现任何恢复过电压。
|
电压波形 |
纯正弦波，波形畸变率＜1.0% |
|
输出频率 |
30～300Hz |
|
工作制 |
连续运行 |
|
品质因素 |
30～80 |
|
输入工作电源 |
单相380/220V±10%，50Hz；三相380±10%，50Hz |
|
环境温度 |
－10℃～+50℃ |
|
相对湿度 |
＜95%，无凝露状况 |
企业产品严格按照国际、国家标准及行业规程生产，通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测，全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
我们将严格按照《质量及售后服务承诺书》执行相关产品服务，且我们一如既往地深信优质、系统、全面、快捷的服务是企业发展的基础。经过多年的不断探索和进取，我们形成了"以客户为核心、以质量为企业的第一生命"的服务理念。并以严格的质量管理、先进的技术创建国内一流的服务企业为目标，制定了"规范管理制度，严格过程控制，保证产品质量，服务顾客满意"的质量方针，多年来坚持"用户第一"的原则，构建良好的销售、售后服务体系，为客户提供更优质的售前、售中及售后服务!
我们的售后服务承诺是：“3个月内包退，1年内包换、3年免费维修，终身维护”。在未来的日子里，我们将一如既往的坚持三类星级服务！
注：产品详细信息以实物为准，请购买前与销售人员进行确认，具体型号参数请参考说明书。
本服务承诺最终解释权归武汉市合众电气设备制造有限公司所有。
如有任何疑问，欢迎致电：400-027-8848。
|
