一、产品概述：
接地故障查找仪，专业解决1MΩ以下高阻接地、混线故障，具有泄漏电流方向指示功能，可以在设备不停电、不甩线、不解线把的情况下，快速查找定位故障点。
接地故障查找仪，可以检测电气线路的接地电阻和分布电容；可以根据线路分布电容的大小，选择合适的测试频率，以适应不同的环境条件；
通过调整信号接收器、快捷式查找钳表的接收灵敏度，确保接地查找的准确性；
主机输出电压可设置：24V、48V、110V、220V、500V、1000V，以便适用于不同电压等级的电气线路；
主机输出电流可限制：5mA、不限，可以根据电路的要求选择，以防止线路上继电器误动作；
主机输出频率可选择：1.0Hz、10Hz、50Hz、60Hz、325Hz；

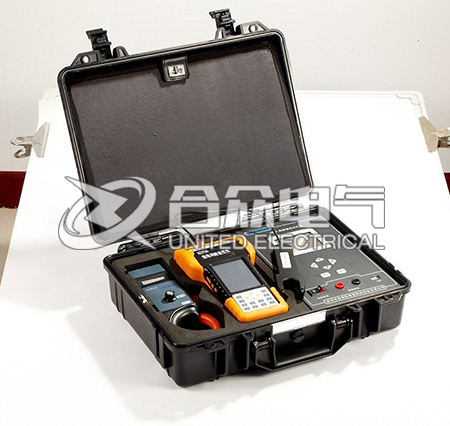

系统组成：由主机（信号发送器）、信号接收器和电流传感器组成。
基本原理：主机向被测对象及地之间，发射一个频率1.0Hz～325Hz，电压为24～1000V的交流电压信号，由于接地电阻及分布电容的存在，会产生相应的泄露电流信号，信号接收器检测接地电流信号，采用数字信号处理技术，分析泄露电流大小及相位，并指示泄露电流的方向。由于接地故障点前后，泄露电流的大小、相位会产生骤变，据此，可以快速查找定位接地故障点。
类似地，同样可以查找线路的混线、短路故障。
纹波分析功能
接地混线故障查找仪具有谱分析功能，可以分析线路中工作电流信号或干扰信号的频谱，测试时可以避开干扰信号的频率，以提高接地查找的准确性，防止干扰信号对接地查找的影响。
数据管理功能
对仪表输出电压、输出电流进行计量校正；
调整时钟；
进行程序更新。

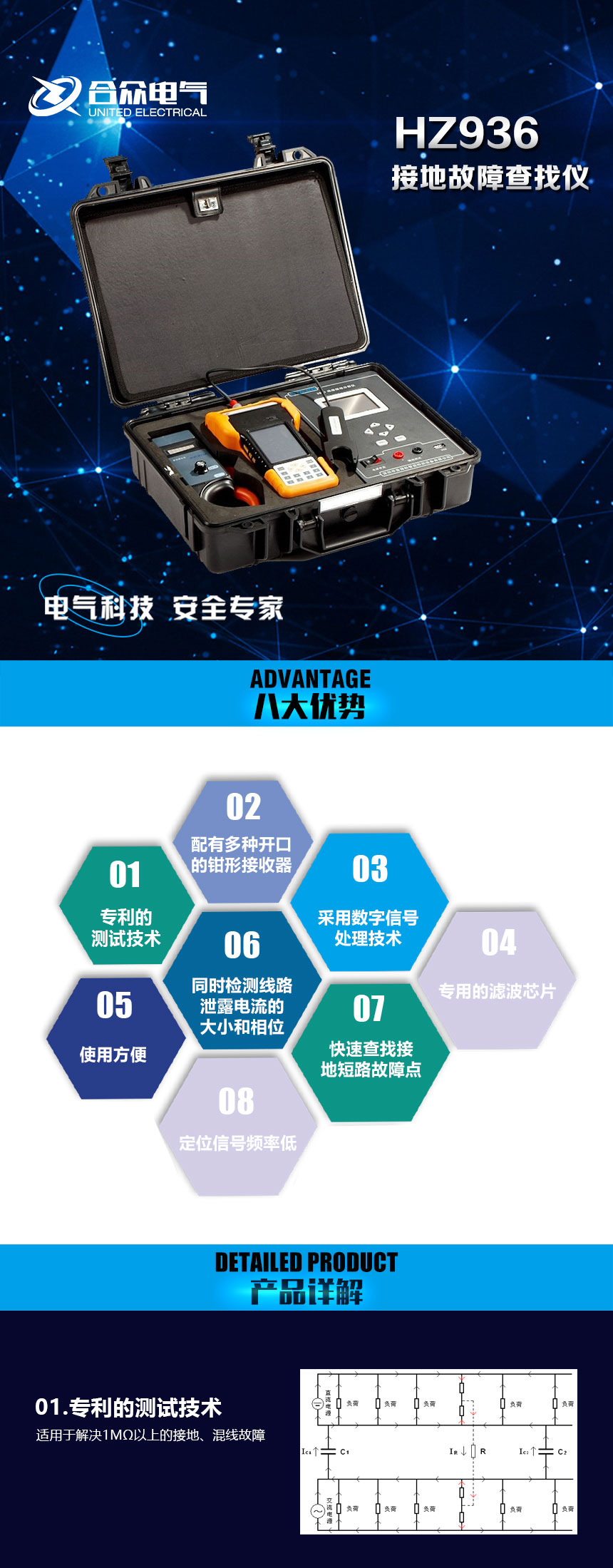

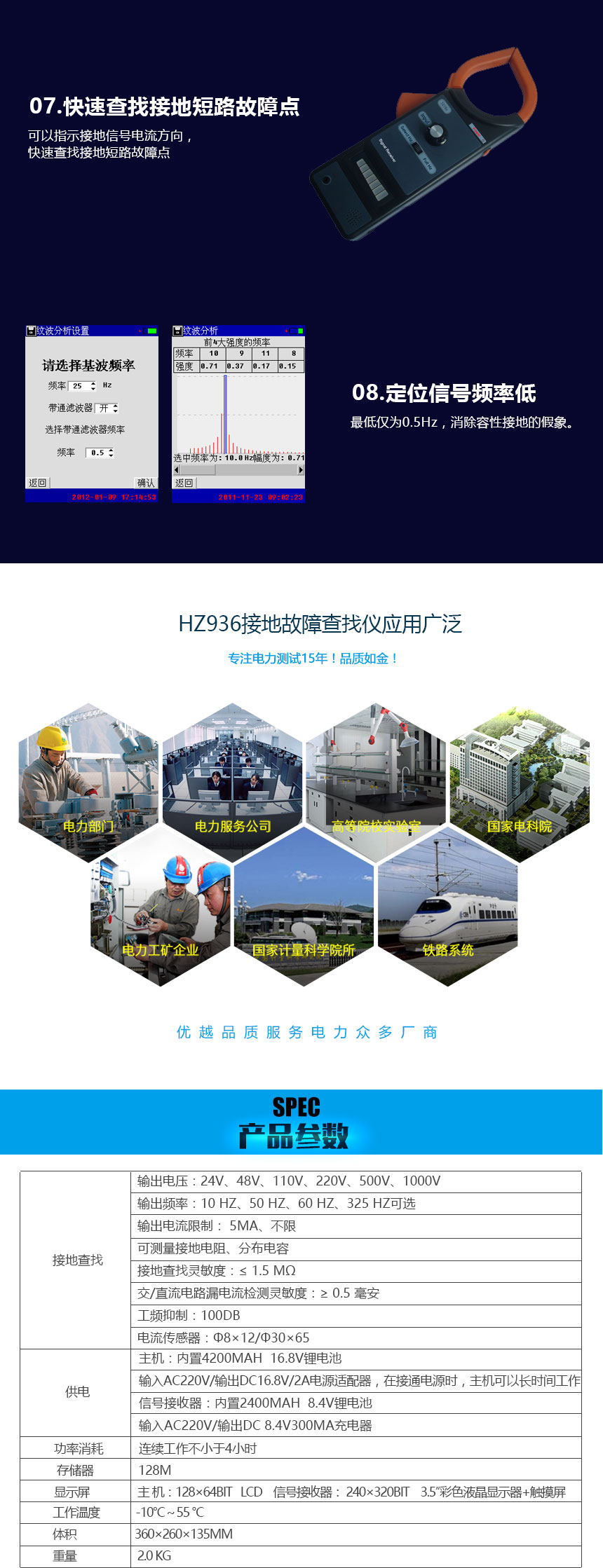

二、产品特点：

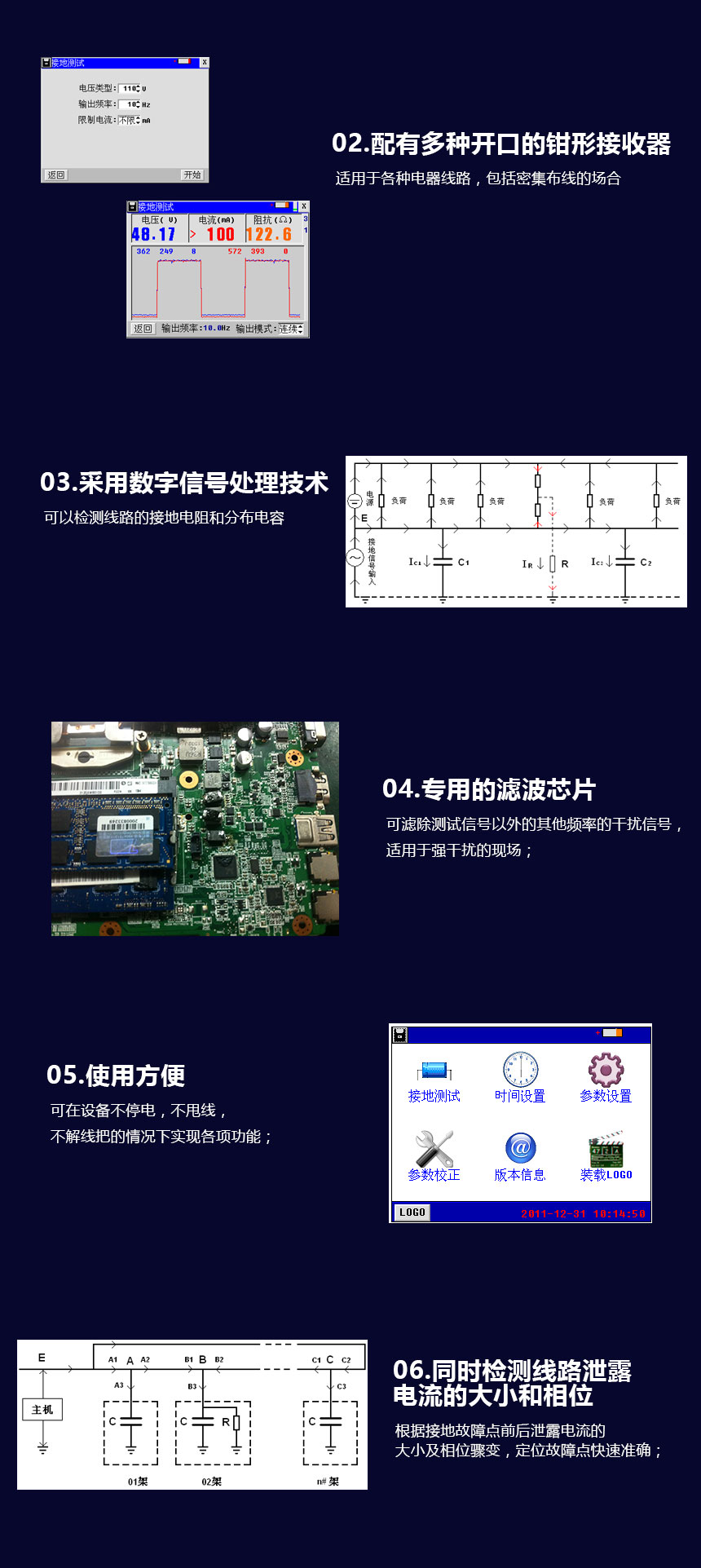

配有双开口的钳形接收器，适用于各种电器线路，包括密集布线的场合；
采用数字信号处理技术，可以检测线路的接地电阻和分布电容；
专用的滤波芯片，可滤除测试信号以外的其他频率的干扰信号，适用于强干扰的现??；
使用方便，可在设备不停电，不甩线，不解线把的情况下实现各项功能；
同时检测线路泄露电流的大小和相位，根据接地故障点前后泄露电流的大小及相位骤变，定位故障点快速准确；
可以指示接地信号电流方向，快速查找接地短路故障点；
三、典型应用：
铁路：信号、通信、机车、车辆及任何电气设备及线路。
通讯：通讯及任何电气设备及线路。
直流系统正、负母线的绝缘测试及故障点定位。
其他：航空、冶金、汽车、家用电器等任何电气设备及线路。
|
接地查找 |
输出电压：24V、48V、110V、220V、500V、1000V 输出频率：10 Hz、50 Hz、60 Hz、325 Hz可选 输出电流限制：5mA、不限 可测量接地电阻、分布电容 接地查找灵敏度：≤1.5 MΩ 交/直流电路漏电流检测灵敏度：≥0.5毫安 工频抑制：100dB 电流传感器：φ8×12/φ30×65 |
|
供电 |
主机：内置4200mAh 16.8V锂电池 输入AC220V/输出DC16.8V/2A电源适配器，在接通电源时，主机可以长时间工作 信号接收器：内置2400mAh 8.4V锂电池 输入AC220V/输出DC 8.4V300mA充电器 |
|
功率消耗 |
连续工作不小于4小时 |
|
存储器 |
128M |
|
显示屏 |
主 机：128×64bit LCD 信号接收器：240×320bit 3.5″彩色液晶显示器+触摸屏 |
|
工作温度 |
-10℃～55℃ |
|
体积 |
360×260×135mm |
|
重量 |
2.0 kg |
|

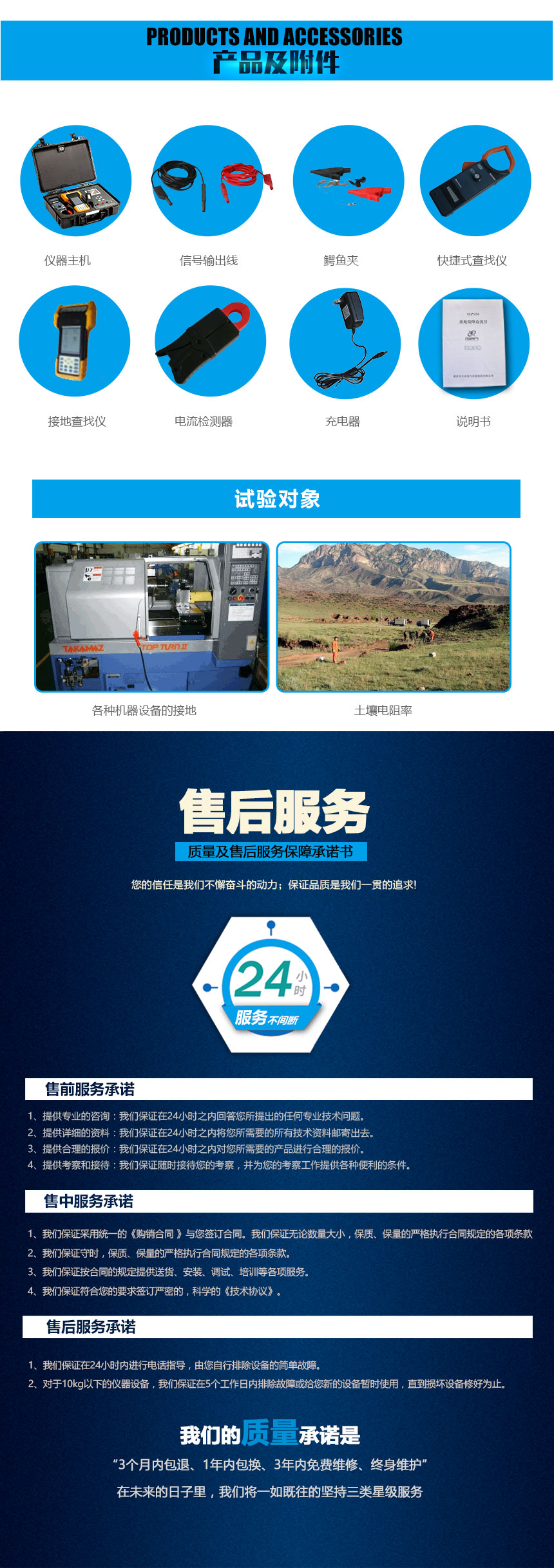

序号 |
名称 |
数量 |
单位 |
备注 |
|
|
1 |
主机 |
主机 |
1 |
台 |
|
|
2 |
主机电源适配器 |
1 |
|
输入:220VAC 输出:16.8VDC/2A |
|
|
3 |
信号输出线 |
2 |
条 |
红、黑各1条，2.5米 |
|
|
4 |
鳄鱼夹 |
2 |
个 |
红、黑各1个 |
|
|
5 |
穿刺线夹 |
1 |
个 |
红色 |
|
|
6 |
快捷式查找仪 |
快捷式查找钳表 |
1 |
把 |
|
|
7 |
耳机 |
1 |
个 |
（10Hz钳表不配耳机） |
|
|
8 |
充电器 |
1 |
只 |
输入：220VAC 输出：DC9V/20mA×2 |
|
|
9 |
充电电池 |
2 |
只 |
8.4V/200mAh,镍氢电池 |
|
|
10 |
接地查找仪 |
接地查找仪 |
1 |
台 |
|
|
11 |
φ8电流检测器 |
1 |
把 |
XQ20-5A/5V,带400mm 连线 |
|
|
14 |
充电器 |
1 |
个 |
输入:220VAC 输出:8.4VDC/300mA |
|
|
15 |
|
使用说明书 |
1 |
册 |
|
|
16 |
|
U盘 |
1 |
个 |
|
|
17 |
|
光盘 |
1 |
个 |
|
|
|
|
|
|
|
|
武汉市合众电气研发、生产的产品均严格按照国际、国家标准及行业规程生产制造，并通过国家、各省级、市级电力研究所、计量中心及电力权威部门的检测。同时武汉市合众电气全面通过ISO9001国际质量管理体系认证、中华人民共和国制造计量器具许可证、GB/T19001-2008质量管理体系要求、GB/T24001-2004环境管理体系要求、GB/T28001-2011职业健康安全管理体系要求。
