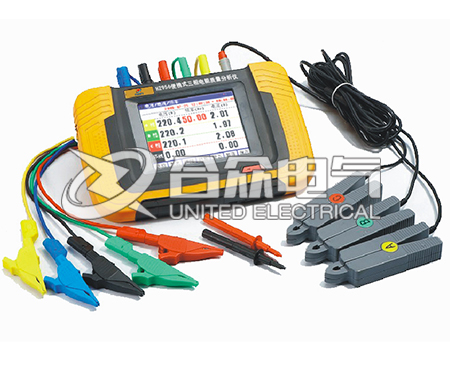

一、产品概述：
便携式三相电能质量分析仪，电能质量测试仪，是对电网运行质量进行检测及分析的专用便携式产品?？梢蕴峁┑缌υ诵兄械男巢ǚ治黾肮β势分史治?，同时配备了大容量的存储器，能够对电网运行进行长期的数据采集监测，同时配备PC应用软件，把采集的数据上传至计算机，便于进行各种分析。
二、产品功能：
1、电压、电流、频率测量
2、谐波测量
3、功率测量
4、三相不平衡测量
5、浪涌电流记录
6、波动/闪变测量
7、骤升/骤降记录
8、监测记录
9、数字示波器
三、产品特点：
1、彩色触摸屏显示、操作方便。
2、高性能锂电池长时间供电。
3、中文菜单操作，简单易学。
4、?？榛峁?，设计合理，运行可靠。
5、 完全的三相排障工具
6、可使用USB盘更新仪表软件，软件升级简单、方便
四、行业应用：
1、前端排障：利用屏幕显示快速诊断故障，使系统恢复正常工作
2、预测性维护：在发生停工之前检测并预防电能质量问题
3、服务质量：在用户引入线处检查电能质量
4、长时间分析：检测难以发现或间歇性的故障
5、负载研究：增加负荷之前检查电气系统的容量
6、能量评估：在改造前后对能耗进行量化评估，以证明节省设备的效果
|
项目 |
参数 |
|
输入阻抗： |
1MΩ，20pF |
|
测量范围及精度 |
1）电压：10~700V（真有效值） 2）电流：1A,10A,100A,1000A（选择对应电流钳传感器） 3）频率：40~70HZ±0.01HZ 4）谐波测量：1~50次谐波 |
|
浪涌电流 |
1000A（选用1000A电流传感器） |
|
尖峰电压 |
1000V |
|
内存容量 |
128M(Bit) |
|
显示器 |
320×240彩色图形LCD |
|
工作电源 |
可充电锂电池，充满可工作5～6小时 |
|
外接电源 |
AC100～240V/DC16.8V-1A电源适配器/充电器 |
|
通讯接口 |
USB |
测量功能指标
|
可测量范围 |
测量精确度 |
说明 |
|
|
电压/电流/频率 |
三相电压：10~700V(真有效值) 零线电压：1～70V(真有效值) 三相电流：0~1000A(真有效值，选配1000A电流传感器) 零线电流：0~25A(真有效值，选配25A电流传感器) 频率：40~70Hz |
电压：±0.5% 电流：±0.5% 频率：±0.01Hz |
此处以A相电压频率作为测量频率 |
|
谐波测量 |
电压谐波：总谐波、1~50次谐波。 电流谐波：总谐波、1~50次谐波。 |
电压谐波：±0.1(%f) 电流谐波：±1% |
|
|
名称 |
数量 |
单位 |
|
分析仪主机 |
1 |
台 |
|
电流传感器 |
4 |
个 |
|
电压测试线 |
5 |
根 |
|
电流测试线 |
1 |
根 |
|
鳄鱼夹 |
5 |
个 |
|
测试表笔 |
2 |
个 |
|
充电器 |
1 |
个 |
|
光盘 |
1 |
张 |
|
铝合金机箱 |
1 |
个 |
|
合格证 |
1 |
份 |
|
检验报告 |
1 |
份 |
|
说明书 |
1 |
份 |
400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
