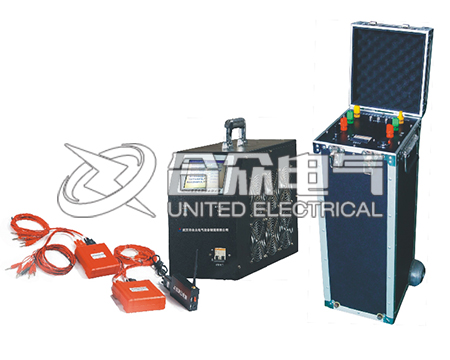

一、产品概述：
直流电源综合测试仪，是根据国家关于《电力系统用蓄电池直流电源装置运行与维护技术规程》的相关要求而设计出，可实现对不同容量充电机及蓄电池组容量的检测和试验，并能准确可靠测试出变电站直流电源系统的稳压精度、稳流精度、纹波系数等参数。同时配备直流电源综合测试仪数据分析软件，对上传至计算机的测量数据进行各种分析。
二、功能说明：
综合测试功能：综合测试显示测量直流电流、测量直流电压、测量交流电压和测量纹波电压、并计算出稳压精度、稳流精度、稳压纹波系数和稳流纹波系数。
稳压精度测量功能：交流输入电压在额定电压±10%范围内变化，负荷电流在0～100％额定值变化时，直流输出电压在调整范围内的任一数值时其稳压精度。
稳流精度测量功能：交流输入电压在额定电压±10%范围内变化，输出电流在20％～100％额定值的任一数值，充电电压在规定的调整范围内变化时其稳流精度。
纹波精度测量功能：充电装置输出的直流电压中，脉动量峰值与谷值之差的一半，与直流输出电压平均值之比，计算出稳压纹波系数和稳流纹波系数。
蓄电池放电功能：数字化控制恒流放电，自动实现实时监测单节和整组蓄电池的电压，蓄电池放电显示测量直流电流、测量直流电压和放电时间，并计算出放电容量。
在线监测放电功能：可以实时通过无线通信监测，记录单节或整组蓄电池的电压，并在PC机上实时曲线和柱状图显示。
自动?；すδ埽嚎赏ü瓒ㄐ畹绯刈楹偷ヌ宓绯氐捅；さ缪?、放电容量、放电时间四种门限报警而实现自动?；?。
数据分析功能：可通过PC机软件，对测量数据进行系统分析。
三、产品特点：
采用大屏幕液晶屏显示，全中文界面，触摸方式操作，使用简便。
全自动测试：仅需依据充电机技术指标设置相关测试参数，装置就可全自动完成交流电压调整、加载负载电阻、参数测试、自动记录测试值并停止测试等功能。
可自动在线实时检测、记录单节或整组电池的电压。
具有自动测试?；すδ埽旱痹诓馐怨痰敝?，检测到整组或者单体电池异常时，则自动终止测试，防止对电池造成过放电，完全避免对设备造成冲击；也可根据需要人为终止正在进行的测试过程。
可将数据传入计算机，进行入库管理，可以进行长期历史数据保存和分析。
三相调压装置与放电测量负载分开。
三相调压装置功率：15KVA，额定电流：50A
环境温度： -20℃+55℃
放电测量负载：
工作电源：AC220V±15％ 频率 50HZ
额定放电电流：≤50A（电流可定做）
直流电压Vdc：0～280V ±0.5％
纹波电压Vpp：0～10V ±0.5％
直流电流测量：0～50A ±1％
放电电流：0～50A
内存容量： 128M位FLASH
显示屏：320×240彩色图形LCD +触摸屏
通讯接口：USB
外形尺寸及重量：主装置体积：500×360×420(mm) 主装置重量：15Kg
调压装置体积：260×350×600(mm) 调压装置重量：18Kg
适用电压等级：110V和220V（48V系统，电流200A，订货注明）
|
名称 |
数量 |
单位 |
|
直流电源综合测试仪主机 |
1 |
台 |
|
电压监测线 |
1 |
套 |
|
测量电缆 |
1 |
套 |
|
电源线 |
1 |
根 |
|
合格证 |
1 |
份 |
|
检验报告 |
1 |
份 |
|
说明书 |
1 |
份 |
400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
