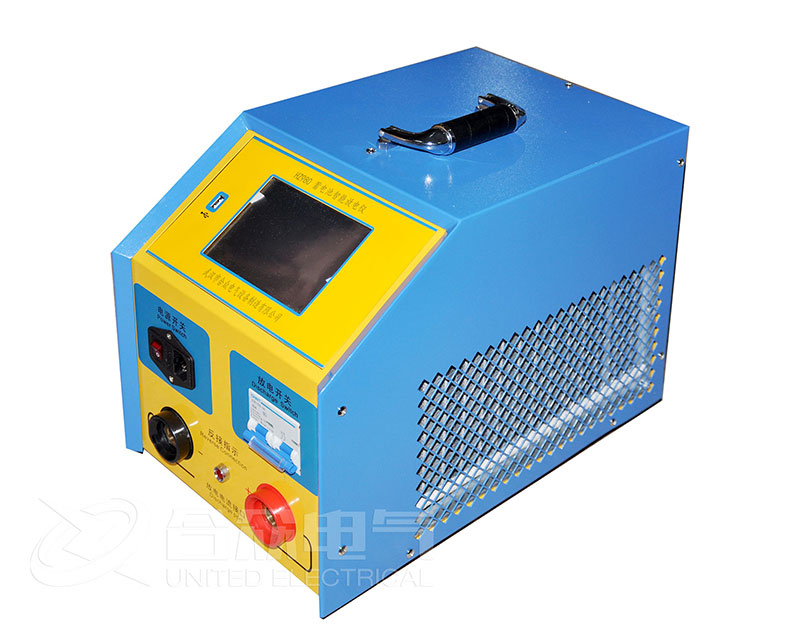

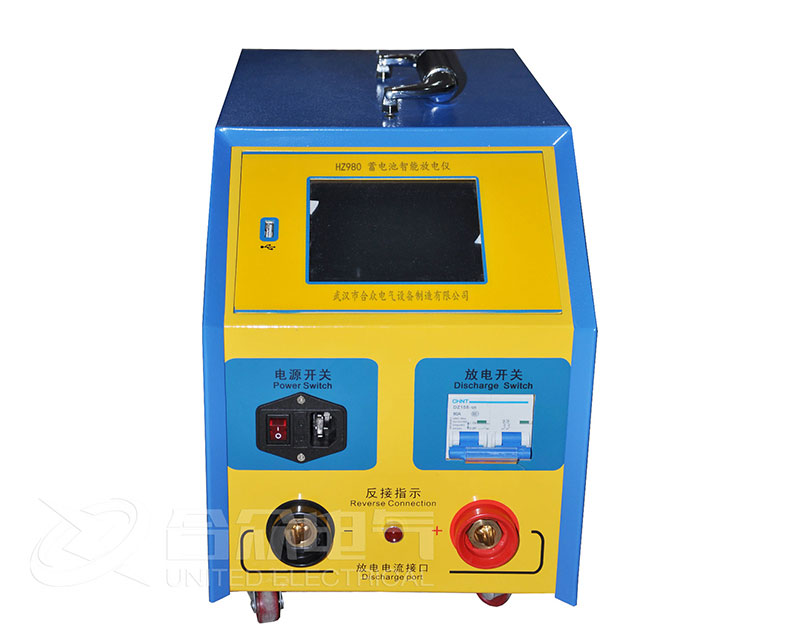

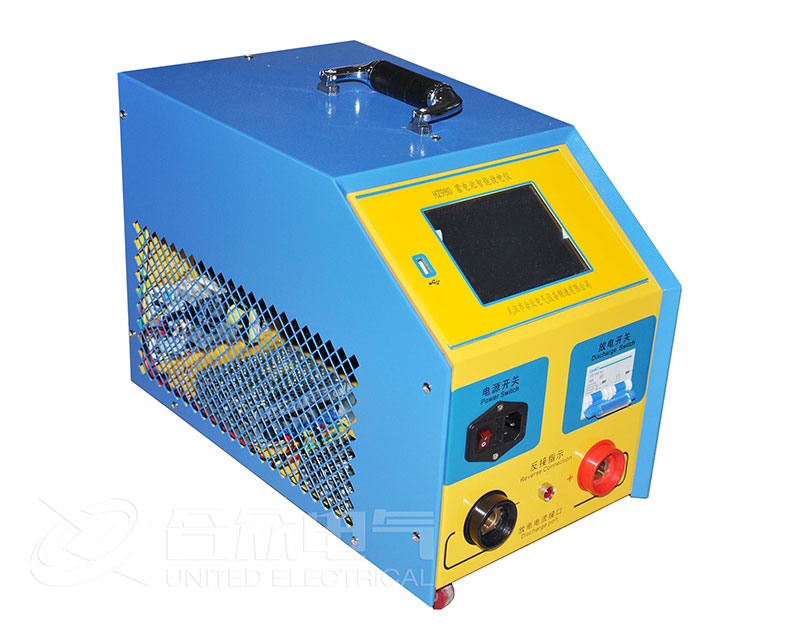

一、产品概述：
蓄电池放电监测仪采用新的无线通讯技术，通过PC机监控软件可对蓄电池放电过程进行实时监测，监控每节电池的放电过程。
蓄电池放电监测仪采用PTC陶瓷电阻作为放电负载，完全避免了红热现象。使整个放电过程更安全。
二、功能说明：
功能一：核对性放电实验
能够对蓄电池组进行核对性容量测试，可以连续设定放电电流，按照设定的放电电流恒流放电，监测放电过程中电池组及每节电池的电压，测量单节电池及电池组的容量。
多种放电停止条件的设定：
1、 电池组总电压
2、 单体电池电压
3、 放电时间
4、 放电容量
可适应多种电池电压：1.2V、2V、4V、6V、12V
功能二：无线功能
1、 单体电池电压通过无线传输方式进行数据传输。省去了接线的麻烦
2、 电池组总电压采用无线传输方式进行数据传输。
3、 放电过程监测，使用无线通讯终端将电池放电数据实时传送到计算机管理软件，可实时查看放电过程数据并自动保存。
功能三：短时容量测试功能
本设备可采用10~20分钟的快速放电，用于快速测试单体电池内阻及放电能力，快速判断电池的性能及容量。
功能四：电流监测功能（选配）
停电时/实际负载放电时，在线自动监测单体电池电压，电池组电压及放电电流，记录电池的放电容量，保证对电池状态的判断。
功能五：数据管理功能
完善的计算机管理分析监控软件，具有强大的数据处理功能，采用先进的数学模型，对电池的多项测量结果进行综合分析，准确判断电池性能，并可查询电池的实时运行状态及历史数据，包括各项参数、曲线并自动生成报表。
三、产品特点：
1、采作PTC陶瓷电阻，避免了红热现象，使整个放电过程更安全。
2、具有无线通讯功能，无线采集盒与放电主机及上位监控PC主机三者之间通过无线方式进行通讯，简化接线，灵活方便。
3、无线采集盒可对每节电池进行监测，实现对电池组放电过程的完整监控。
4、配备的PC机监测系统，可实时监测整个放电过程，并把监测到的总电压、放电电流和各单体电池电压等数据进行分析、并可生成相应的数据报表。
5、有USB接口，可将放电过程的数据存入U盘，并导入PC机。PC数据管理软件可对电池放电的过程进行分析、并可生成相应的数据报表。
6、采用智能单片机ARM控制、液晶中英文显示。菜单操作简单明了。
7、可设定测试/放电终止条件，包括单体电池电压、电池组终止电压、放电电流、放电时间。
8、可通过短时放电（10分钟）来预估蓄电池组容量。
9、可记录测试/放电过程，主要是电池组总容量、总电压、总电流以及电压低的单体电池的电压变化情况。
|
型号 |
放电电流 |
电池组电压 |
放电终止电压 |
供电电源 |
尺寸(mm) |
重量 |
|
48V150A |
0～150A |
DC48V |
10～60V可调 |
AC220±15% DC48V |
415×180×310 |
9kg |
|
48V200A |
0～200A |
520×180×393 |
13kg |
|||
|
48V300A |
0～300A |
570×225×460 |
15kg |
|||
|
220V30A |
0～30A |
DC220V |
176～275V可调 |
AC220±15% DC220V |
415×180×310 |
9kg |
|
220V50A |
0～50A |
520×180×393 |
13kg |
|||
|
220V100A |
0～100A |
570×225×460 |
15kg |
|||
|
110V30A |
0～30A |
DC110V |
98～121V可调 |
AC220±15% DC110V |
415×180×310 |
9kg |
|
110V80A |
0～80A |
480×180×350 |
11kg |
|||
|
110V100A |
0～100A |
520×180×393 |
13kg |
|||
|
380V20A |
0～20A |
DC380V |
304～456V可调 |
AC220±15% DC380V |
570×225×460 |
15kg |
|
380V50A |
0～50A |
600×235×460 |
18kg |
|||
|
380V100A |
0～100A |
500×780×704 |
38kg |
|||
|
80V～482V20A |
0～20A |
DC80V～482V |
80～482V可调 |
AC220±15% DC80～482V |
570×225×460 |
15kg |
|
80V～482V50A |
0～50A |
600×235×460 |
18kg |
|||
|
80V～482V100A |
0～100A |
500×780×704 |
38kg |
|||
|
检测单体电池 |
2V、4V、6V、12V |
|||||
|
测量精度 |
电压测量精度：0.5% 电流测量精度：1% |
|||||
|
通讯接口 |
数据存储：USB 并机通讯：RS232 |
|||||
|
采样间隔 |
5s～1min |
|||||
|
散热方式 |
强制风冷 |
|||||
|
工作环境 |
温度0℃～50℃ 湿度5%～90% |
|||||
|
屏幕尺寸 |
128×64LCD |
|||||
|
存储容量 |
128M |
|||||
|
序号 |
品名 |
数量 |
备注 |
|
1 |
该仪器主机 |
1 |
|
|
2 |
数据采集盒（2/6/12V电池） |
-- |
不同电压等级，数量不等。 |
|
3 |
监测通讯终端 |
1 |
|
|
4 |
U盘 |
1 |
|
|
5 |
放电电缆 |
2 |
红、黑各一条 |
|
6 |
电压监测线 |
1 |
|
|
7 |
电流传感器（选配件） |
1 |
不同电流等级，量程不同。 |
|
8 |
数据采集线 |
-- |
不同电压等级，数量不等。 |
|
9 |
主机天线 |
1 |
|
|
10 |
AC220V电源线 |
1 |
|
|
11 |
说明书 |
1 |
|
|
12 |
PC机软件光盘 |
1 |
|
|
13 |
铝合金包装箱 |
1 |
|
|
14 |
USB-RS232转接线 |
1 |
|
400-027-8848。
注： 1.产品外观以实际产品为准，技术参数与型号如有变动，恕不另行通知，如有盗用或复印行为，将追究法律责任。
2.了解更多产品信息请进入产品中心，服务热线：400-027-8848。
|
