同步发电机定子绕组的试验方法及要求

测量定子绕组的直流电阻

它主要检查焊接头的质量、线圈个股是否存在断线、匝间短路等现象。

一般采用合格的直流电阻测试仪进行，要求分相测试，记录温度值，与厂家值比较时应进行换算，公式为：R2=R1*K，K=(T+75)/(T+t1) T：铜-235、铝-225。不平衡系数即最大值与最小值的差值除以最小值。

定子绕组直流耐压试验和泄漏电流测量

其原理与测绝缘一样，但它电压较高，能更有效发现整体性和端部缺陷，泄漏电流和直流电压一般呈线性曲线。

水内冷发电机的汇水管死接地时，应必须在其内部保持干燥、绝缘良好(达到1000MΩ以上，吸收比1.6 以上)、在定子手包绝缘和格后马上进行；当汇水管有绝缘时，耐压前应要求其水质小于1.5，电阻按照厂家的规定，一般要有30KΩ左右未充氢。非被试相必须短接接地，换相耐压应充分放电；保持联系畅通。

一般采用低压屏蔽法，汇水管电流必须屏蔽，试验装置用高压试验变压器串全波整流硅堆进行，高压侧电流大几百毫安。若泄漏电流随试验电压不成比例地显著增长，就可能是整体性绝缘受潮或脏污，像湛江奥里油#1机;若泄漏在某一电压值电流突然增大，就可能是严重受潮或存在贯穿性的绝缘缺陷如金竹山的手包绝缘。

定子绕组交流耐压试验

主要考核定子绕组的主绝缘强度，应分相进行，试验相短路加压、非被试相短路接地包括转子绕组、测温元件、出口CT二次线等，试验电压应在高压侧测量，时间1分钟。

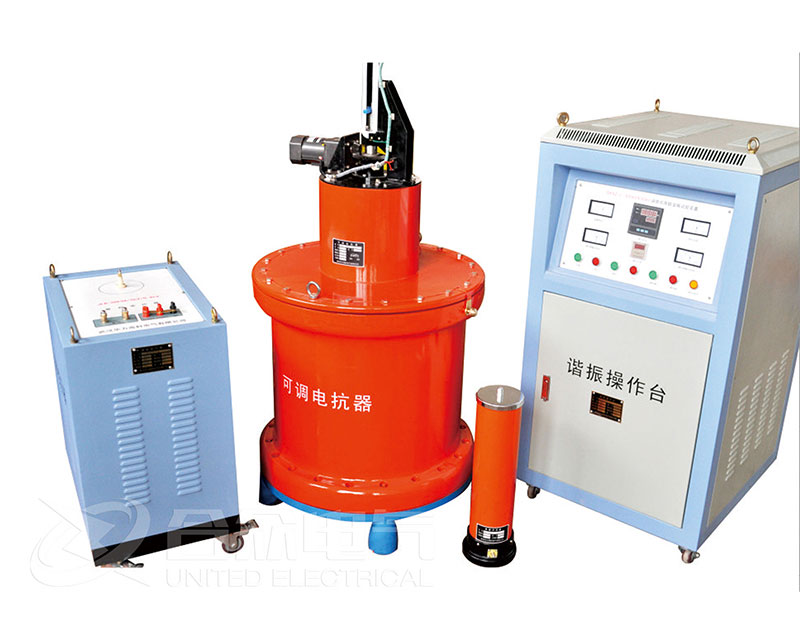

一般采用谐振耐压装置进行，电容电流的计算可以参照厂家的绕组电容值进行，试验电压下的电流一般比较吻合。至于调谐，应在1/3试验电压下进行，其判断依据是功率因数表指示接近一次侧电流指示最小。注意一次限流电阻应尽可能小，否则调谐达不到最佳点。
